Instructions d'installation de l'accouplement à engrenages

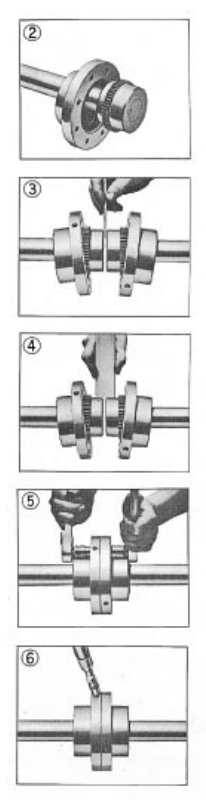

1. Monter les manchons, les joints et les moyeux à bride

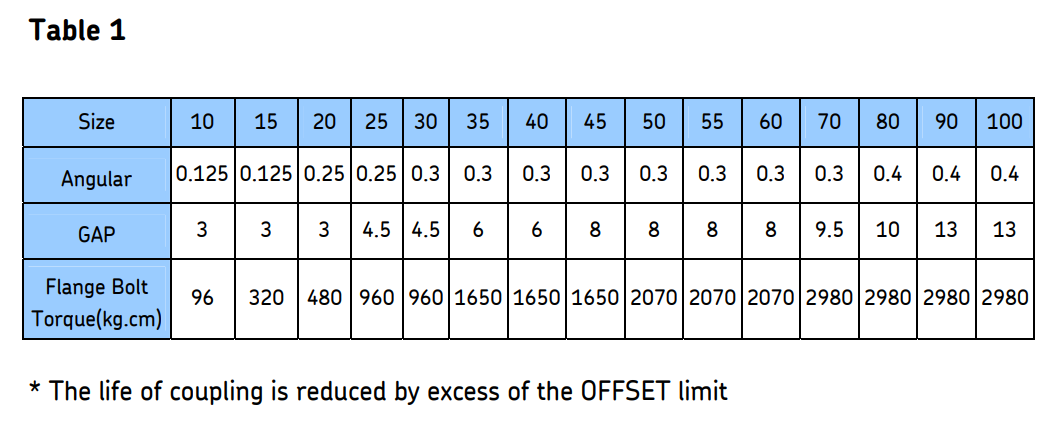

Nettoyez toutes les pièces. Graisser les dents de l'engrenage couronné et le joint torique. Mettez le joint torique sur les arbres. Placez les manchons à brides avec bagues d'étanchéité sur les arbres et montez les moyeux sur leurs arbres respectifs. Sceller les rainures de clavette pour éviter les fuites. Insérez les vis de réglage et serrez. Positionnez l'équipement en alignement approximatif avec l'espace du moyeu, comme indiqué dans le tableau 1.

2. Espacement et alignement angulaire

Utilisez une barre d'espacement d'épaisseur égale à l'espace spécifié dans le tableau 1. Insérez la barre à la même profondeur à des intervalles de 90° et mesurez le jeu entre la barre et la face du moyeu avec des palpeurs.

3. Alignement du décalage

Alignez l'arbre avec une barre droite, en vérifiant tous les 90°, en vous référant au tableau 1. Vérifiez avec des palpeurs. Assurez-vous avec un comparateur à cadran de ne pas dépasser la limite de décalage.

4. Assembler l'accouplement

Insérer le joint entre les brides et serrer les boulons en positionnant le trou de graissage à 90°. Serrez les fixations au couple spécifié dans le tableau 1.

5. Grande taille (au-dessus de la taille 70)

Installez le accouplement comme ci-dessus. Retirez tous les bouchons de lubrification et mettez la graisse recommandée dans l'accouplement jusqu'à ce que l'excès s'écoule par un trou de lubrification ouvert, puis bouchez. Remplissez de graisse jusqu'à ce qu'elle déborde au niveau du trou opposé ouvert.
