Accouplements de chaîne Manufacturers

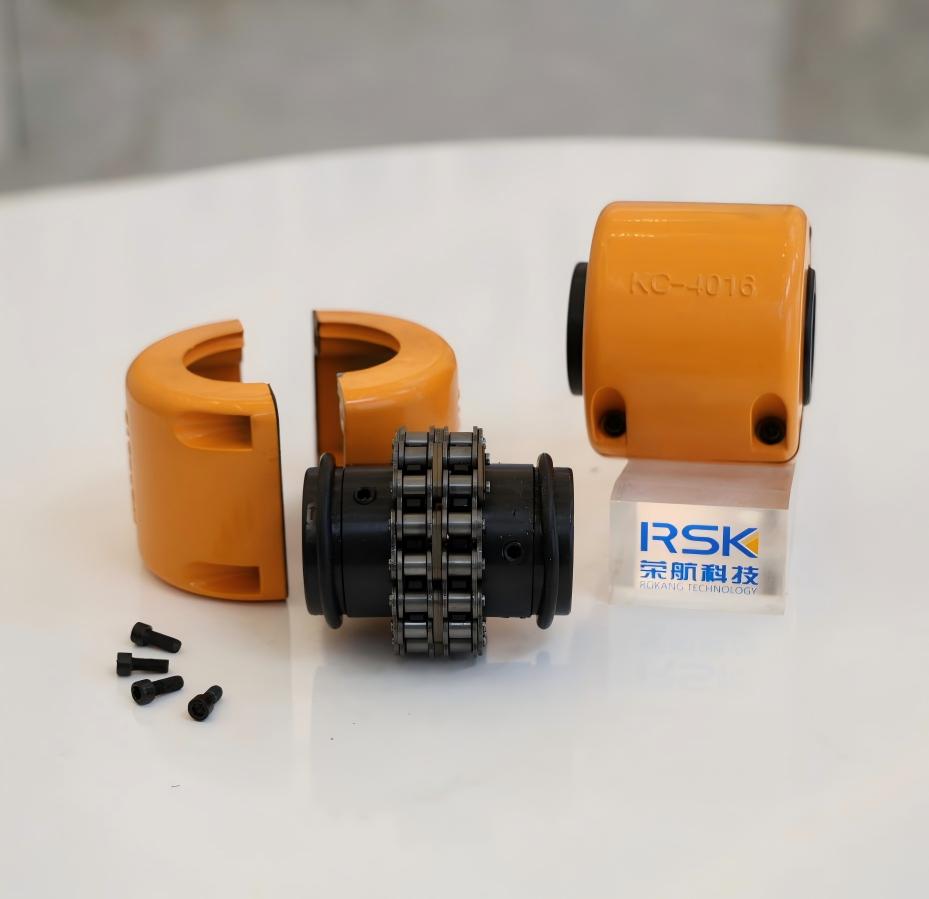

Un accouplement à chaîne est un dispositif de transmission de puissance robuste utilisant deux pignons et une chaîne à rouleaux double brin pour relier les arbres, permettant une connexion/déconnexion facile et s'adaptant à un désalignement important de l'arbre lors de la transmission du couple, adapté à diverses utilisations industrielles, en particulier lorsque la lubrification est maintenue pour des vitesses élevées.

Composants

Pignons : deux pignons avec des dents qui s'engrènent avec la chaîne, souvent durcies pour plus de durabilité.

Chaîne à rouleaux : une chaîne à rouleaux solide à double brin s'enroule autour des deux pignons.

Boîtier divisé (en option) : un boîtier en deux parties qui recouvre l'accouplement pour la protection et la lubrification, souvent avec des joints toriques pour retenir la graisse.

Principales caractéristiques et avantages

Connexion facile : une seule broche permet un montage et un démontage rapides, réduisant ainsi les temps d'arrêt.

Haute durabilité : le couple est partagé entre la chaîne et les dents de pignon trempées pour des performances robustes.

Compensation du désalignement : les jeux internes absorbent le désalignement parallèle, angulaire et axial entre les arbres.

Compact et puissant : offre une capacité de couple élevée pour sa taille.

Polyvalent : disponible dans divers matériaux (acier, résine) pour différents environnements, de la transmission générale de puissance aux conditions sales ou corrosives.

Considérations d'utilisation

La lubrification est cruciale : nécessite une graisse adéquate dans le couvercle pour un fonctionnement à grande vitesse et une longue durée de vie ; une mauvaise lubrification peut entraîner une rupture de chaîne.

Installation : Un bon alignement des pignons et des arbres est important pour des performances optimales.

À propos de la Rokang
Jiangsu Rokang industrie lourde Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Accouplements de chaîne Manufacturers and Accouplements de chaîne Factory in China. Depuis de nombreuses années, l'entreprise s'engage dans la recherche, le développement et la fabrication d'accouplements universels à vitesse constante de type cage à billes, d'accouplements universels de type à arbre transversal et d'accouplements à engrenages à tambour. Elle a mené une étroite coopération de recherche industrie-université avec des instituts de recherche scientifique militaires et locaux et le département d'ingénierie énergétique de l'Académie navale de la PLA, et s'est continuellement développée dans les domaines de la précision, des charges lourdes et de la grande vitesse. Les produits ont remplacé avec succès des produits de marques étrangères célèbres avec d'excellentes performances, et la technologie de processus a atteint le niveau avancé international. Il a été largement utilisé dans le levage et le transport, les machines métallurgiques, le laminage des métaux, les machines d'ingénierie, les machines minières, la pétrochimie, les machines textiles, les navires militaires, les véhicules blindés, les locomotives ferroviaires, les véhicules spéciaux et d'autres domaines. La qualité des produits et le service ont été reconnus et loués par la majorité des utilisateurs et sont exportés vers l'Europe, l'Amérique, la Russie, le Moyen-Orient, l'Inde et d'autres pays et régions. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Accouplements de chaîne. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificat d'honneur

Actualités
Connaissance de l'industrie

Accouplements de chaîne dans la transmission de puissance industrielle

Les accouplements à chaîne sont des composants mécaniques largement utilisés conçus pour transmettre le couple entre deux arbres rotatifs à l'aide de pignons et d'une chaîne à rouleaux. Connus pour leur structure simple et leur forte capacité de charge, les accouplements à chaîne sont couramment utilisés dans les systèmes de transmission de puissance industriels où la durabilité, la facilité de maintenance et la tolérance au désalignement sont requises. Leur conception les rend adaptés aussi bien aux conditions de fonctionnement standards qu’aux environnements industriels exigeants.

Des convoyeurs et mélangeurs aux pompes et équipements de manutention, les accouplements à chaîne offrent une solution pratique pour relier les arbres tout en maintenant un transfert de couple fiable.

Structure de base d'un accouplement à chaîne

Un accouplement à chaîne typique se compose de deux pignons montés sur les arbres menant et mené, reliés par une chaîne à rouleaux à double brin. Les dents du pignon s'engagent directement dans la chaîne, formant ainsi le chemin de transmission du couple entre les arbres.

Dans de nombreuses conceptions, un couvercle de protection divisé est installé autour de l'accouplement. Ce couvercle aide à retenir le lubrifiant, protège la chaîne de la poussière et des débris et améliore la sécurité opérationnelle en milieu industriel.

Mécanisme de transmission de couple

Le couple dans un accouplement à chaîne est transmis par l'engagement entre la chaîne à rouleaux et les dents du pignon. La charge est répartie sur plusieurs maillons de chaîne et dents, permettant à l'accouplement de supporter un couple relativement élevé pour sa taille compacte.

Étant donné que la chaîne fonctionne avec des jeux internes, l'accouplement peut s'adapter au mouvement de l'arbre tout en maintenant une transmission de puissance continue. Cela rend les accouplements à chaîne adaptés aux applications avec des charges fluctuantes ou des conditions de montage moins rigides.

Capacités de compensation de désalignement

L'un des avantages pratiques des accouplements à chaîne est leur capacité à tolérer un désalignement de l'arbre. La flexibilité fournie par l'engagement de la chaîne et du pignon permet à l'accouplement d'absorber plusieurs types de désalignement sans défaillance immédiate.

  • Désalignement parallèle causé par le décalage de l'arbre
  • Désalignement angulaire dû à des imprécisions d'installation
  • Mouvement axial limité dû à la dilatation thermique

Bien que les accouplements à chaîne puissent tolérer un désalignement, un alignement correct lors de l'installation contribue à prolonger la durée de vie de la chaîne et du pignon.

Facilité d'installation et d'entretien

Les accouplements à chaîne sont appréciés pour leur simplicité de montage et de démontage. La chaîne à rouleaux peut généralement être installée ou retirée en déconnectant une seule broche, ce qui réduit les temps d'arrêt lors de la maintenance ou du remplacement de l'équipement.

Cette manipulation simple rend les accouplements à chaîne adaptés aux applications où des inspections fréquentes ou des changements de composants sont attendus, telles que les lignes de production ou les systèmes de manutention.

Importance de la lubrification dans Accouplements de chaîne

La lubrification joue un rôle essentiel dans les performances et la durée de vie des accouplements à chaîne. Une graisse adéquate réduit la friction entre les rouleaux de chaîne et les dents du pignon, minimisant ainsi l'usure et la génération de chaleur pendant le fonctionnement.

Pour les applications à vitesse plus élevée, un couvercle scellé avec des fonctions de rétention de graisse est couramment utilisé. Une lubrification insuffisante peut entraîner une usure accélérée de la chaîne, voire une rupture, affectant ainsi la fiabilité du système.

Matériaux et variantes de conception

Les accouplements à chaîne sont disponibles dans différents matériaux et configurations pour s'adapter à divers environnements d'exploitation. Les pignons et chaînes en acier standard sont largement utilisés dans les machines industrielles générales en raison de leur résistance et de leur durabilité.

Pour les environnements corrosifs ou contaminés, des matériaux ou traitements de surface alternatifs peuvent être sélectionnés pour améliorer la résistance à l'humidité, aux produits chimiques ou aux particules abrasives. Ces variations élargissent la convivialité des accouplements à chaîne dans différentes industries.

Applications typiques des accouplements à chaîne

Les accouplements à chaîne sont couramment utilisés dans les machines où une transmission de couple fiable et une facilité d'entretien sont requises.

  • Convoyeurs et équipements de manutention de matériaux en vrac
  • Pompes, mélangeurs et agitateurs
  • Machines agricoles et de transformation
  • Systèmes d'entraînement industriels généraux

Qualité de fabrication et expérience des applications

La fiabilité d'un accouplement à chaîne dépend d'un usinage précis des pignons, d'un traitement thermique approprié et d'une qualité constante de la chaîne. La précision dimensionnelle et la dureté de la surface affectent directement la répartition de la charge et la résistance à l'usure.

Forte de son expérience dans les composants de transmission de puissance robustes, Jiangsu Rokang Heavy Industry Technology Co., Ltd. applique ses capacités de fabrication et d'ingénierie pour fournir des solutions d'accouplement à chaîne adaptées à un large éventail de conditions d'exploitation industrielles.

Conclusion

Accouplements à chaîne offrent une solution durable et pratique pour la transmission de puissance industrielle. Grâce à leur structure simple, leur capacité de couple élevée, leur tolérance au désalignement et leur facilité de maintenance, ils restent un choix fiable pour de nombreux systèmes d'entraînement. Avec une installation et une lubrification appropriées, les accouplements à chaîne peuvent offrir des performances stables et une longue durée de vie dans diverses applications industrielles.
