Ensemble de verrouillage Fabricants

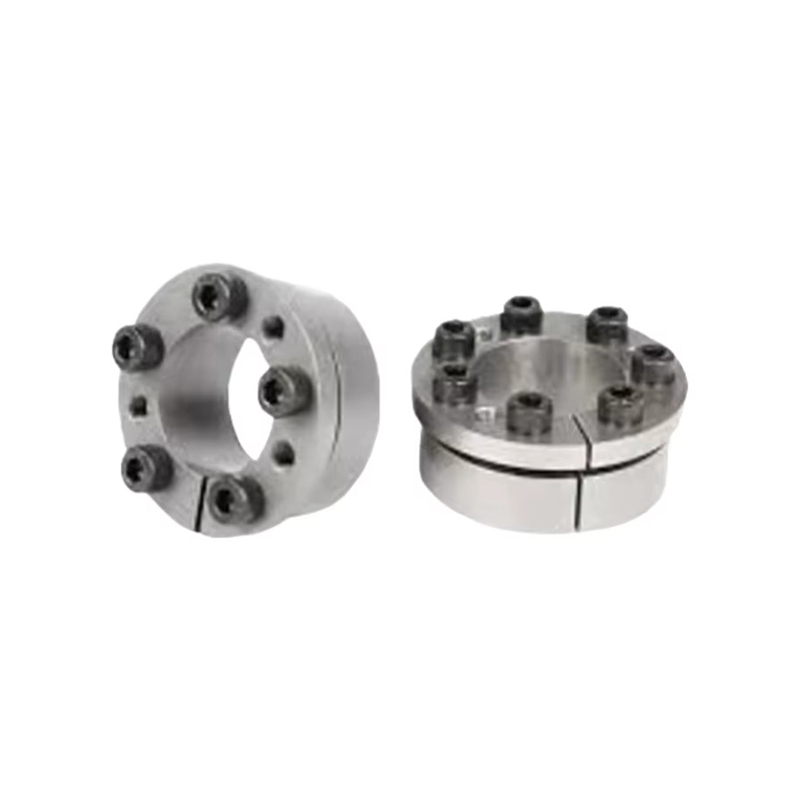

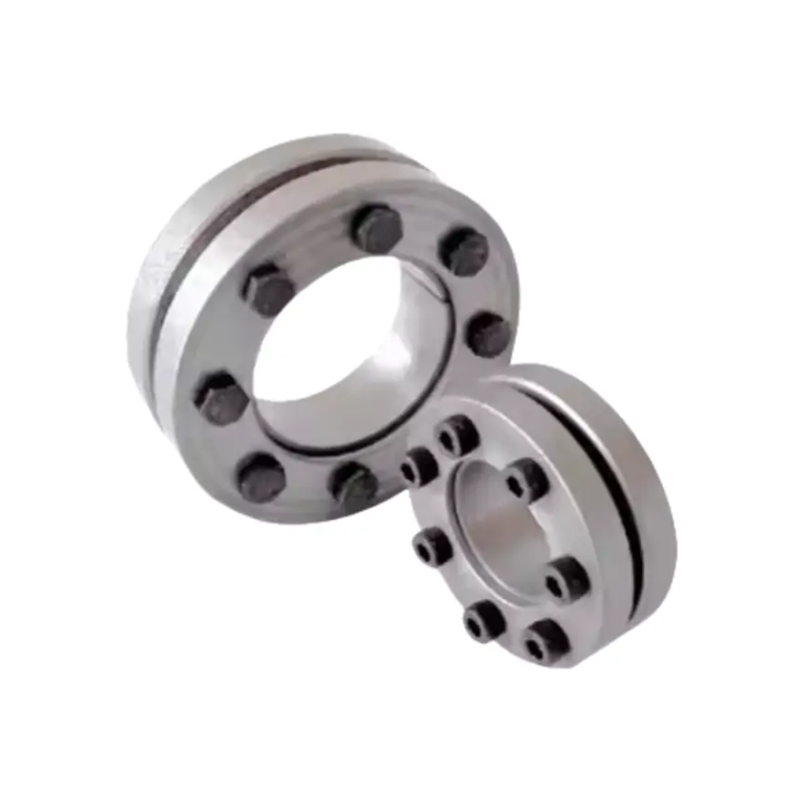

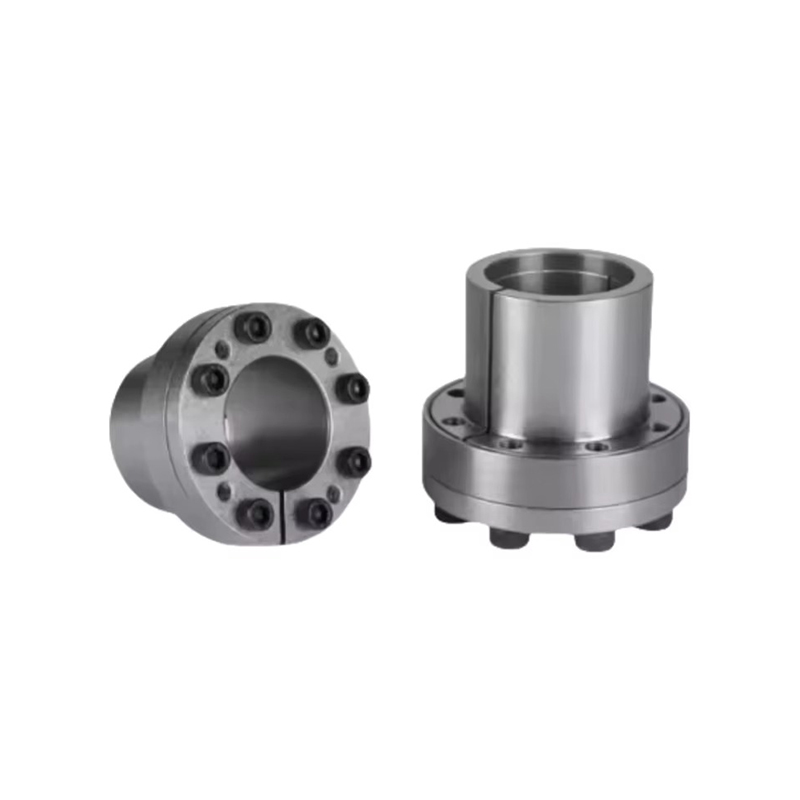

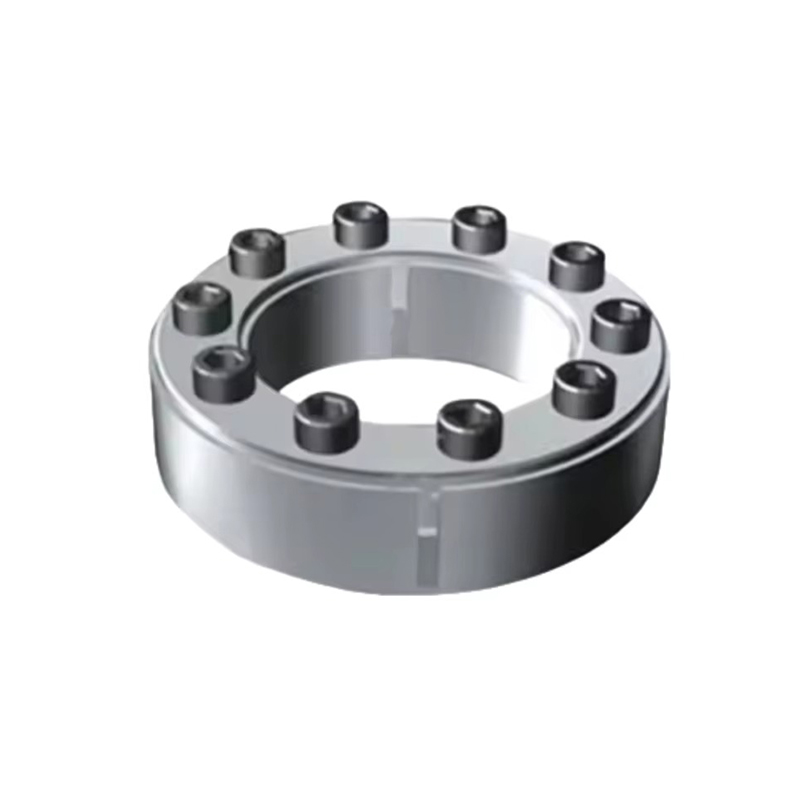

Un ensemble de verrouillage est un dispositif mécanique sans clé qui crée une connexion solide basée sur la friction entre un arbre et un moyeu (comme des engrenages, des poulies ou des volants d'inertie) à l'aide d'anneaux coniques qui se dilatent pour générer un ajustement par compression puissant et sans jeu, permettant une transmission fiable du couple et évitant les problèmes de concentration de contrainte courants avec les rainures de clavette.

Comment ça marche

Composants : Il se compose généralement d'un arbre creux, d'un moyeu et d'un ou deux anneaux de pression (souvent doublement coniques).

Installation : L'ensemble se place entre l'arbre et le moyeu.

Serrage : Les vis sont serrées, rapprochant les anneaux coniques, ce qui les oblige à se dilater radialement.

Verrouillage par friction : cette expansion radiale crée une force de serrage uniforme à 360 degrés, générant un fort ajustement par friction (ajustement rétractable) entre l'arbre et le moyeu.

Avantages clés

Pas de rainures de clavette : élimine les points de contrainte et l'usure associés aux rainures de clavette traditionnelles, empêchant ainsi le frottement et la corrosion.

Capacité de couple élevée : peut transmettre des couples et des moments de flexion plus élevés que les connexions à clavette, permettant souvent des arbres plus petits et plus fins.

Précision : offre un positionnement hautement concentrique et précis des composants.

Polyvalence : Disponible en types autocentrants ou non autocentrants, avec ou sans déplacement axial.

Applications courantes

Utilisé pour le montage de composants tels que :

Engrenages, pignons, plateaux

Poulies, tambours à courroie

Disques de frein, volants, cames et leviers

Essentiellement, il s'agit d'une alternative supérieure et sans clé pour des connexions arbre-moyeu robustes, idéale pour les applications industrielles exigeantes.

À propos de Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. dispose d'actifs fixes de plus de 80 millions de yuans et d'une équipe de talents professionnels en conception mécanique, fabrication de précision, traitement thermique, soudage, etc. ; l'entreprise dispose d'un ensemble complet d'installations de traitement et d'une série de systèmes de contrôle qualité tels que la mesure, les essais physiques et chimiques, et les essais dynamiques, et possède une capacité complète d'usinage mécanique. Ensemble de verrouillage Fabricants et Ensemble de verrouillage Usine en Chine. Depuis de nombreuses années, l'entreprise se consacre à la recherche, au développement et à la fabrication d'accouplements universels homocinétiques à cage à billes, d'accouplements universels à arbre transversal et d'accouplements à engrenages à tambour. Elle a mené une coopération étroite en matière de recherche université-industrie avec des instituts de recherche militaires et locaux et le département de génie électrique de l'Académie navale de l'APL, et s'est continuellement étendue aux domaines de la précision, des charges lourdes et des hautes vitesses. Les produits ont remplacé avec succès des produits de marques étrangères renommés grâce à leurs excellentes performances, et la technologie de processus a atteint le niveau avancé international. Ils sont largement utilisés dans la manutention et le transport, les machines métallurgiques, le laminage des métaux, les machines d'ingénierie, les machines minières, la pétrochimie, les machines textiles, les navires militaires, les véhicules blindés, les locomotives ferroviaires, les véhicules spéciaux et d'autres domaines. La qualité des produits et le service ont été reconnus et loués par la majorité des utilisateurs, et sont exportés vers l'Europe, l'Amérique, la Russie, le Moyen-Orient, l'Inde et d'autres pays et régions. Ces dernières années, l'entreprise s'est engagée dans la recherche et le développement approfondis des accouplements universels homocinétiques à cage à billes, et a successivement développé des accouplements universels homocinétiques à cage à billes pour pompes à vis, des accouplements universels homocinétiques à cage à billes à cannelure sphérique, des accouplements universels homocinétiques à cage à billes coaxiaux à double vitesse et à double voie. Personnalisé Ensemble de verrouillage. Il résout fondamentalement les nouveaux problèmes que les utilisateurs rencontrent actuellement lors de l'utilisation. L'entreprise a toujours adhéré à la philosophie commerciale de « qualité d'abord, gestion honnête et client prioritaire ». Nous sommes prêts à travailler avec vous avec d'excellents produits, des prix avantageux et des services attentionnés pour créer une carrière brillante !

Certificat d'honneur

Actualités
Connaissances du secteur

Qu'est-ce qu'un Ensemble de verrouillage et pourquoi c'est important dans les connexions arbre-moyeu

Un ensemble de verrouillage est un dispositif de fixation mécanique sans clé utilisé pour créer une connexion à haute résistance basée sur la friction entre un arbre et un moyeu. Contrairement aux connexions à clavette traditionnelles, elle s'appuie sur des bagues coniques et une force de serrage axiale pour générer une pression radiale uniforme, permettant une transmission fiable du couple sans jeu. Cela rend les ensembles de verrouillage particulièrement adaptés aux applications nécessitant une haute précision, des charges lourdes et une longue durée de vie.

Principe de fonctionnement d'un ensemble de verrouillage

Un ensemble de verrouillage se compose généralement d'anneaux coniques intérieurs et extérieurs et d'un jeu de vis à haute résistance. Lorsque les vis sont serrées, les bagues coniques sont rapprochées axialement. Ce mouvement convertit la force axiale en expansion et contraction radiales, produisant une force de serrage uniforme à 360 degrés entre les surfaces de l'arbre et du moyeu.

La connexion par friction qui en résulte fonctionne de manière similaire à un ajustement rétractable mais sans traitement thermique. Le couple et les charges axiales sont transmis uniquement par friction, ce qui réduit considérablement la concentration des contraintes et améliore la résistance à la fatigue.

Avantages pratiques par rapport aux connexions à clé

  • Élimine les rainures de clavette, réduisant ainsi la concentration des contraintes, le fretting et la corrosion sur les arbres et les moyeux.
  • Capacité de transmission de couple supérieure à celle des joints à clavette conventionnels de même taille.
  • Excellente concentricité et positionnement reproductible, adapté aux machines à grande vitesse et de précision.
  • Installation et retrait faciles sans endommager les composants correspondants.

Applications industrielles typiques des ensembles de verrouillage

Les ensembles de verrouillage sont largement utilisés dans les industries où des connexions arbre-moyeu fiables sont essentielles. Les applications courantes incluent le montage d'engrenages, la fixation de poulies et de pignons, les volants d'inertie, les disques de frein et les systèmes de tambour fonctionnant sous des charges variables.

Industrie Équipement typique
Métallurgie Laminoirs, entraînements par engrenages
Exploitation minière Convoyeurs, concasseurs
Machines d'ingénierie Treuils, arbres de transmission

Capacité de fabrication derrière la fiabilité Assemblages de verrouillage

Les performances d'un ensemble de verrouillage dépendent fortement de l'usinage de précision, de la sélection des matériaux, du traitement thermique et du contrôle qualité. Les fabricants disposant de capacités de traitement et de test intégrées sont mieux placés pour garantir des coefficients de frottement stables, des tolérances cohérentes et une fiabilité opérationnelle à long terme.

Production d'assemblages de verrouillage et résistance technique

Jiangsu Rokang Heavy Industry Technology Co., Ltd. est un fabricant et une usine professionnels d'assemblages de verrouillage en Chine avec des immobilisations supérieures à 80 millions de yuans. L'entreprise s'appuie sur une équipe technique spécialisée dans la conception mécanique, l'usinage de précision, le traitement thermique et le soudage, permettant un contrôle complet de l'ensemble du processus de production.

Avec des installations d'usinage complètes et des systèmes d'inspection avancés couvrant la mesure dimensionnelle, les tests physiques et chimiques et la vérification des performances dynamiques, l'entreprise garantit que chaque ensemble de verrouillage répond aux exigences industrielles exigeantes.

Expérience d’application et reconnaissance de l’industrie

Grâce à une coopération à long terme avec des instituts de recherche militaires et civils, la société s'est continuellement développée dans des domaines d'application de haute précision, à charge lourde et à grande vitesse. Ses produits sont largement utilisés dans les équipements de levage et de transport, les machines métallurgiques, les machines minières, les systèmes pétrochimiques, les machines textiles, les locomotives ferroviaires, les véhicules spéciaux et les équipements militaires.

Avec des performances éprouvées, les produits Rokang ont remplacé avec succès les marques importées dans de nombreuses applications et sont exportés vers l’Europe, les Amériques, la Russie, le Moyen-Orient et l’Inde, gagnant une forte reconnaissance des clients pour leur qualité et leur service.

Conclusion : choisir la bonne solution d'assemblage de verrouillage

Un ensemble de verrouillage est une solution pratique et fiable pour les connexions arbre-moyeu modernes, en particulier dans les environnements industriels exigeants. Associé à une forte capacité de fabrication, un contrôle qualité rigoureux et une expérience d'application réelle, il offre des performances, une sécurité et une rentabilité à long terme aux utilisateurs finaux.
