Spécification

Taille (mm)	Dimensions (mm)			Charge nominale		Pression de contact (MPa)		Vis de verrouillage	Poids (environ kg)
Taille (mm)	L1	L2	D1	Axiale (kN)	Couple (N·m)	Arbre (MPa)	Moyeu (MPa)	Serrage (N·m)	Poids (environ kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Taille (mm)	Dimensions (mm)			Charge nominale		Pression de contact (MPa)		Vis de verrouillage	Poids (environ kg)
Taille (mm)	L1	L2	D1	Axiale (kN)	Couple (N·m)	Arbre (MPa)	Moyeu (MPa)	Serrage (N·m)	Poids (environ kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Décrire

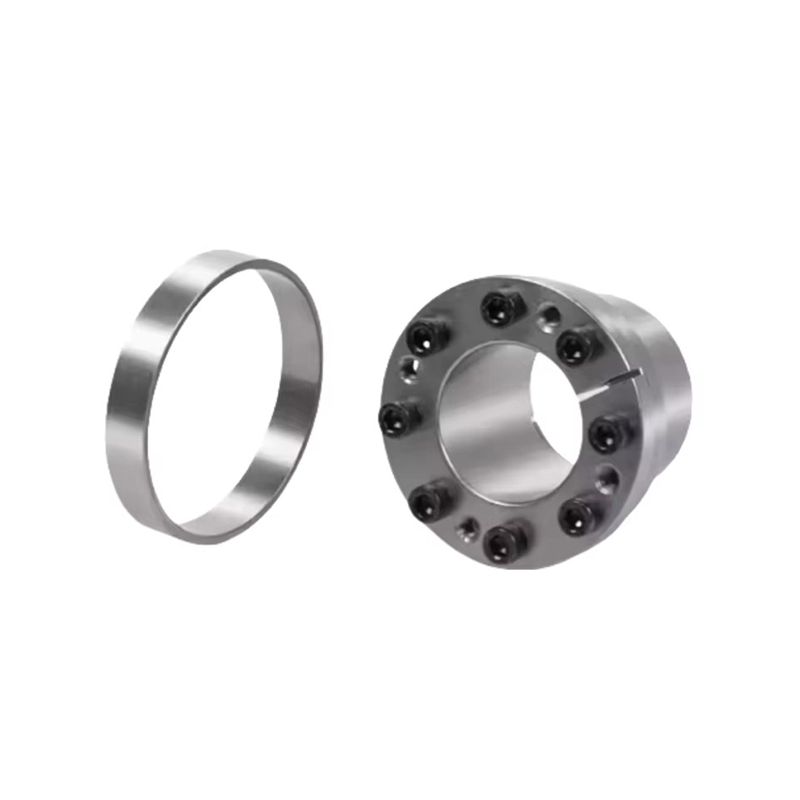

Le manchon d'expansion Z11 est un dispositif de verrouillage mécanique haute performance conçu pour les applications de transmission de couple ultra-élevé. Conçu pour répondre aux exigences exigeantes des machines lourdes et chargées dynamiquement, le modèle Z11 assure une connexion sécurisée et sans jeu entre les arbres et les moyeux sans avoir besoin de rainures de clavette ou de cannelures. Il offre des performances exceptionnelles là où la précision, la fiabilité et la résistance mécanique sont essentielles.

Principe de fonctionnement
Le manchon expansible Z11 fonctionne selon le principe du verrouillage par friction. Lorsque les boulons de serrage axiaux sont serrés, les surfaces coniques intérieure et extérieure du manchon génèrent une pression radiale qui crée une puissante liaison par friction entre l'arbre et le composant monté. Cette liaison transmet le couple et les forces axiales avec une efficacité et une stabilité exceptionnelles. Contrairement aux connexions à clavette traditionnelles, le manchon Z11 répartit la charge uniformément, réduisant les concentrations de contraintes localisées et garantissant une durée de vie plus longue.

Structure et composition
Le manchon d'expansion Z11 est généralement composé des éléments clés suivants :
Cônes intérieurs et extérieurs : composants coniques usinés avec précision qui facilitent une expansion radiale uniforme.
Boulons de serrage : attaches à haute résistance qui induisent une force axiale, créant une adhérence par friction.
Acier allié de haute qualité : le manchon est fabriqué à partir d'acier de qualité supérieure, traité avec des finitions avancées de durcissement de surface et anticorrosion pour une durabilité et une résistance à l'usure supérieures.
Une personnalisation OEM en option est disponible pour répondre à des besoins spécifiques en termes de dimensions ou de performances.

Principales caractéristiques et avantages
Transmission de couple ultra élevé : capable de transmettre un couple nettement plus élevé par rapport aux accouplements conventionnels ou aux assemblages à clavette.
Capacité de charge dynamique élevée : optimisée pour les machines soumises à des cycles de démarrage/arrêt fréquents, à des variations de charge et à des chocs.
Rigidité exceptionnelle : la structure robuste du manchon minimise les micro-mouvements, garantissant un alignement précis et un fonctionnement sans vibrations.
Forte stabilité opérationnelle : offre une résistance exceptionnelle au desserrage dans des conditions de chargement dynamique ou inversé.
Conception sans jeu : assure un transfert de couple exact sans jeu, idéal pour les systèmes entraînés avec précision.
Installation et démontage faciles : peut être installé ou retiré sans endommager l'arbre ou le moyeu, favorisant la facilité d'entretien et réduisant les temps d'arrêt.
Prise en charge OEM : des options de personnalisation flexibles sont disponibles pour le diamètre, la longueur, la configuration des boulons et le traitement de surface.

Applications
Le manchon d'expansion Z11 est largement utilisé dans les industries qui exigent une transmission de puissance précise et une fiabilité mécanique élevée, notamment :
Machinerie et équipement lourds
Éoliennes et systèmes de production d'énergie
Machines de traitement de l'acier et des métaux
Équipement pour l'industrie du papier et de la pâte à papier
Systèmes de propulsion marins
Grands convoyeurs et entraînements industriels
Machines-outils et systèmes d'automatisation
