Spécification

Taille (mm)	Dimensions (mm)	Charge nominale		Pression de contact (MPa)		Poids (environ kg)
Taille (mm)	L1	Axiale (kN)	Couple (N·m)	Arbre (MPa)	Moyeu (MPa)	Poids (environ kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7.0	6	9.2	166	121	107	0.016
36×42×7.0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8.0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Taille (mm)	Dimensions (mm)	Charge nominale		Pression de contact (MPa)		Poids (environ kg)
Taille (mm)	L1	Axiale (kN)	Couple (N·m)	Arbre (MPa)	Moyeu (MPa)	Poids (environ kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Décrire

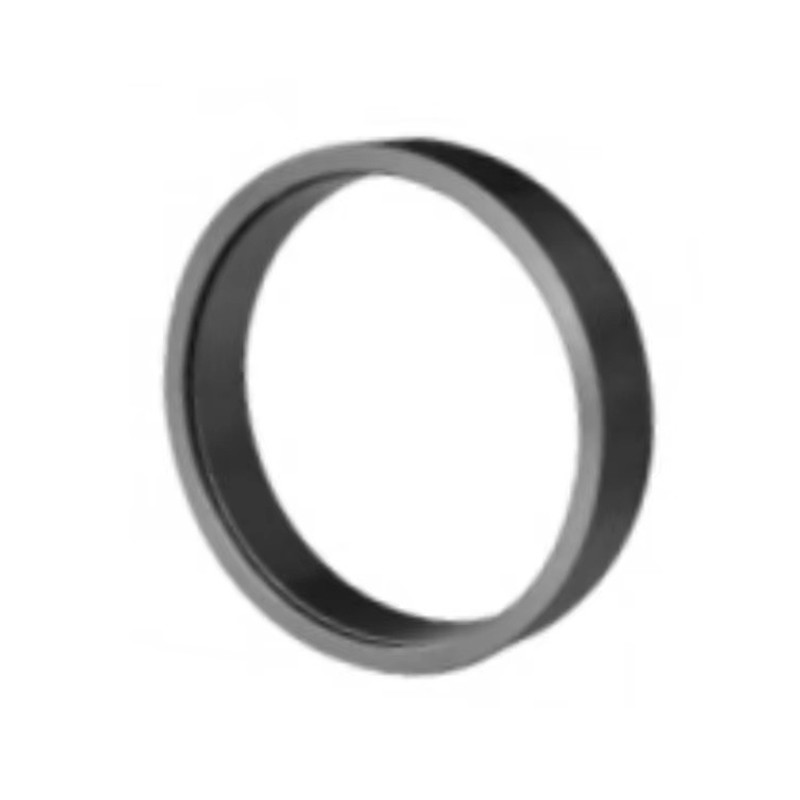

Le manchon d'expansion Z1 à haute capacité de charge est un dispositif de verrouillage arbre-moyeu conçu pour fournir une transmission de couple par friction sans jeu. Ce type d'élément de verrouillage élimine le besoin d'ajustements serrés traditionnels ou de connexions à rainure de clavette uniquement en utilisant une expansion mécanique pour obtenir un transfert de couple sûr et précis entre les composants de l'arbre et du moyeu.

Ce modèle Z1 est spécialement conçu pour les applications à couple élevé et à charges lourdes, avec un démontage facile, une structure anti-desserrage et des rainures de clavette en acier usinables, ce qui le rend adapté à la personnalisation OEM et à une utilisation industrielle exigeante.

Principales caractéristiques et avantages
1. Capacité de transmission de charge élevée
Le manchon expansible Z1 est conçu pour résister à des forces radiales et axiales extrêmement élevées ainsi qu'à des charges de couple, idéal pour les ensembles d'entraînement robustes.

2. Verrouillage par friction sans jeu
En créant une forte pression de surface entre l'arbre et le moyeu, le manchon d'expansion assure un transfert de couple uniforme sans mouvement relatif ni jeu, améliorant ainsi la stabilité mécanique et la longévité du système.

3. Démontage et réutilisation faciles
La géométrie de bague conique intégrée et les fixations amovibles permettent un montage et un démontage rapides sans endommager l'arbre ou le moyeu, ce qui est particulièrement utile pour les systèmes nécessitant beaucoup de maintenance.

4. Conception mécanique anti-desserrage
Conçu avec des boulons autobloquants, une géométrie résistante aux vibrations et une répartition uniforme des contraintes, ce manchon minimise le risque de desserrage involontaire, même sous une charge de choc ou un couple d'inversion dynamique.

5. Rainure de clavette en acier intégrée ou optionnelle
Bien que le manchon lui-même offre un verrouillage par friction fiable, il prend également en charge les rainures de clavette usinées pour plus de sécurité ou d'alignement dans les systèmes à fort impact ou à charge critique. La rainure de clavette peut être usinée selon les spécifications du client.

6. Usinage personnalisé et assistance OEM
Toutes les surfaces et dimensions intérieures peuvent être usinées sur mesure pour s'adapter à des tolérances spécifiques d'arbre/moyeu, et le manchon peut être produit conformément aux dessins techniques ou aux calculs de charge fournis par le client.

7. Résistance à la corrosion et finition de surface
Disponible avec revêtement d'oxyde noir, zingage ou phosphatation pour protéger contre la dégradation environnementale et augmenter la durée de vie.

Applications typiques
Le manchon expansible Z1 est largement utilisé dans les systèmes mécaniques où des connexions arbre-moyeu sécurisées et sans jeu sont essentielles. Les applications courantes incluent :

Réducteurs et réducteurs de vitesse industriels
Assure des connexions d’arbre de transmission serrées et fiables avec un couple de sortie élevé.

Convoyeurs et entraînements à poulies robustes
Transfère efficacement la charge entre les éléments rotatifs sans glissement des touches.

Éoliennes et équipements énergétiques
Utilisé dans les systèmes d'entraînement où les forces axiales, les charges d'inversion et la fiabilité à long terme sont essentielles.

Machines pour l'exploitation minière, la métallurgie et le ciment
Conçu pour résister aux fortes vibrations et aux charges d'impact dans les systèmes de manutention.

Équipements rotatifs et bancs d'essai
Permet un démontage flexible et un alignement précis de l'arbre lors d'un entretien fréquent.
Le manchon d'expansion à haute capacité de charge Z1 offre une solution fiable, précise et facile d'entretien pour les connexions arbre-moyeu hautes performances dans les systèmes industriels exigeants. Avec sa structure anti-desserrage, son démontage facile et sa prise en charge de l'usinage OEM et de l'intégration des rainures de clavette, il répond aux besoins rigoureux de l'ingénierie mécanique moderne.
