Custom Servo Motor Diaphragm Couplings

Accueil / Produits / Accouplements servo / Accouplements à membrane
Catégories
Produits recommetés
Contactez-nous

Servo Motor Diaphragm Couplings Suppliers

Un accouplement à membrane pour servomoteur relie les arbres, transmettant le couple avec précision tout en fléchissant pour compenser les désalignements axiaux, radiaux et angulaires mineurs, agissant comme un lien vital avec une faible inertie, une rigidité en torsion élevée, un jeu nul (souvent) et ne nécessitant aucune lubrification, ce qui le rend parfait pour les systèmes d'asservissement hautes performances nécessitant précision et efficacité.

Comment ça marche

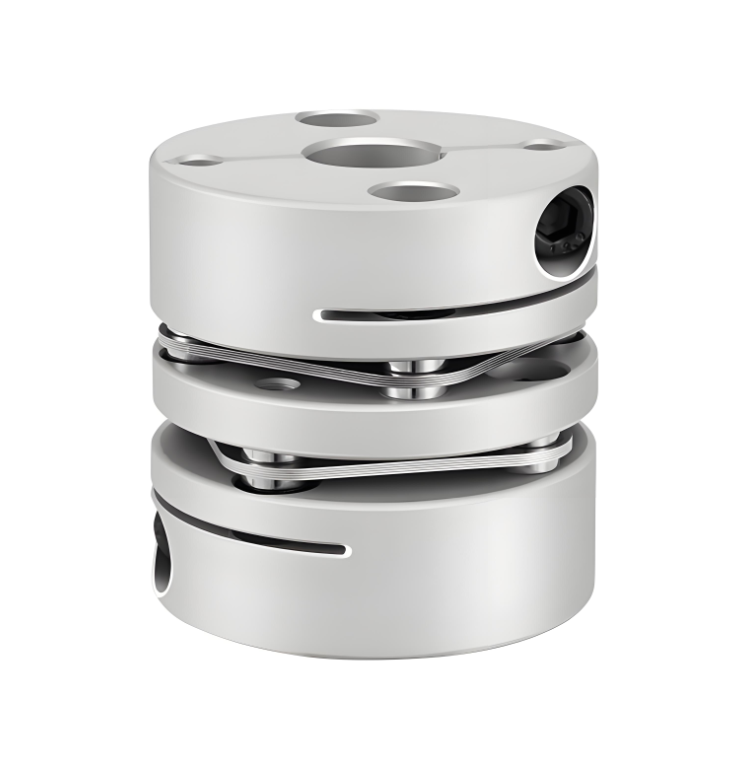

Structure : elle utilise un ou plusieurs diaphragmes métalliques minces (comme des plaques métalliques flexibles) pris en sandwich entre deux moyeux ou manchons qui se connectent au moteur et à la charge entraînée (comme une vis à billes).

Transmission du couple : le couple se déplace de l'arbre d'entraînement, à travers le moyeu, à travers le(s) diaphragme(s) flexible(s) et jusqu'à l'arbre mené.

Compensation du désalignement : la flexibilité inhérente du diaphragme lui permet de se plier et de se tordre, absorbant de légères erreurs d'alignement (axial, radial, angulaire) sans stresser les roulements ou le moteur.

Zéro jeu : de nombreuses conceptions utilisent des composants usinés avec précision et des ajustements serrés (comme des connexions goupillées ou des soudures par faisceau d'électrons) pour éliminer le jeu (jeu), garantissant un mouvement précis reflétant les commandes du servo.

Avantages clés des systèmes d'asservissement

Précision : une excellente rigidité du couple et un jeu nul maintiennent la précision.

Efficacité : la faible inertie réduit la perte d'énergie, idéale pour les systèmes à accélération rapide.

Sans entretien : aucune lubrification nécessaire, longue durée de vie.

Protection : amortit les chocs et les vibrations, protégeant ainsi les composants sensibles.

Défaillance contrôlée : peut être conçu pour échouer de manière prévisible en cas de surcharge grave, protégeant ainsi les machines.

Pourquoi il est utilisé avec des servomoteurs

Les servomoteurs exigent une haute précision, une réponse rapide et un positionnement précis. Les accouplements à membrane fournissent la connexion rigide et sans jeu nécessaire pour traduire les commandes électroniques précises du moteur en mouvement mécanique sans perdre en précision, ce qui en fait un choix préféré par rapport aux accouplements à usage général.

À propos de la Rokang
Jiangsu Rokang industrie lourde Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Motor Diaphragm Couplings Suppliers and Servo Motor Diaphragm Couplings Factory in China. Depuis de nombreuses années, l'entreprise s'engage dans la recherche, le développement et la fabrication d'accouplements universels à vitesse constante de type cage à billes, d'accouplements universels de type à arbre transversal et d'accouplements à engrenages à tambour. Elle a mené une étroite coopération de recherche industrie-université avec des instituts de recherche scientifique militaires et locaux et le département d'ingénierie énergétique de l'Académie navale de la PLA, et s'est continuellement développée dans les domaines de la précision, des charges lourdes et de la grande vitesse. Les produits ont remplacé avec succès des produits de marques étrangères célèbres avec d'excellentes performances, et la technologie de processus a atteint le niveau avancé international. Il a été largement utilisé dans le levage et le transport, les machines métallurgiques, le laminage des métaux, les machines d'ingénierie, les machines minières, la pétrochimie, les machines textiles, les navires militaires, les véhicules blindés, les locomotives ferroviaires, les véhicules spéciaux et d'autres domaines. La qualité des produits et le service ont été reconnus et loués par la majorité des utilisateurs et sont exportés vers l'Europe, l'Amérique, la Russie, le Moyen-Orient, l'Inde et d'autres pays et régions. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificat d'honneur

Actualités
Connaissance de l'industrie

Accouplements à membrane pour servomoteurs dans les systèmes de mouvement de précision

Les accouplements à membrane pour servomoteurs sont des composants de transmission de puissance spécialisés conçus pour connecter des servomoteurs à des éléments entraînés tels que des vis à billes, des actionneurs linéaires ou des réducteurs de précision. Leur rôle principal est de transmettre le couple avec une grande précision tout en maintenant un jeu nul et un comportement de torsion stable. Dans les systèmes d'asservissement hautes performances, l'accouplement influence directement la précision du positionnement, la vitesse de réponse et la stabilité opérationnelle à long terme.

Par rapport aux accouplements flexibles à usage général, les accouplements à membrane sont sélectionnés là où la précision et l'efficacité sont essentielles. Leur structure élastique à base de métal prend en charge un contrôle de mouvement cohérent dans les environnements d'automatisation dynamiques.

Conception structurelle des accouplements à membrane de servomoteur

Un accouplement à membrane de servomoteur se compose généralement de deux moyeux reliés par un ou plusieurs diaphragmes métalliques minces. Ces diaphragmes sont fabriqués sous forme de plaques flexibles ou d'éléments en forme de disque et sont positionnés entre l'arbre moteur et l'arbre mené. Les moyeux sont montés directement sur les arbres à l'aide de méthodes de serrage, de rainure de clavette ou d'autres méthodes de fixation de précision.

Les éléments du diaphragme sont conçus pour fléchir élastiquement sous charge tout en restant rigides en torsion. Cet équilibre entre flexibilité et rigidité permet à l'accouplement de transmettre le couple avec précision tout en s'adaptant à un désalignement mineur de l'arbre.

Transmission du couple à travers des diaphragmes métalliques élastiques

Dans un accouplement à membrane de servomoteur, le couple circule de l'arbre du moteur vers le premier moyeu, à travers les éléments de membrane et dans le moyeu connecté à la charge entraînée. Le chemin de transmission repose sur la déformation élastique du diaphragme plutôt que sur un contact glissant ou roulant.

Le couple étant transféré à travers une structure métallique continue, l'accouplement présente une grande rigidité en torsion. Cette caractéristique permet une réponse précise du couple et minimise la déviation angulaire lors d'accélérations rapides ou de changements de charge.

Compensation du désalignement sans contrainte de roulement

Un léger désalignement entre les arbres du servomoteur et les composants entraînés est inévitable dans les installations pratiques. Les accouplements à membrane pour servomoteurs compensent ces écarts grâce à une flexion contrôlée des éléments de membrane.

  • Déplacement axial causé par la dilatation thermique
  • Désalignement angulaire par rapport aux tolérances de montage
  • Petits décalages d'arbres parallèles

En absorbant ces mouvements en interne, l'accouplement réduit le transfert de forces indésirables vers les roulements du moteur et l'équipement entraîné, permettant ainsi une durée de vie plus longue.

Zéro jeu et précision de mouvement

L'absence de jeu est essentielle dans les systèmes servocommandés où les commandes de mouvement doivent être traduites directement en mouvement mécanique. De nombreux accouplements à membrane de servomoteurs atteignent un jeu nul grâce à des moyeux usinés avec précision, une géométrie de membrane étroitement contrôlée et des méthodes d'assemblage sécurisées telles que des connexions boulonnées ou soudées.

Cette connexion rigide et sans jeu permet de maintenir une synchronisation précise entre le servomoteur et l'axe entraîné, améliorant ainsi la répétabilité et la précision du positionnement dans les systèmes de contrôle en boucle fermée.

Faible inertie et performances dynamiques élevées

Accouplements à membrane pour servomoteurs sont généralement conçus avec une faible masse et une géométrie compacte. Le moment d'inertie réduit limite la charge réfléchie sur le moteur, permettant une accélération et une décélération plus rapides.

Dans l'automatisation et la robotique à grande vitesse, cette faible inertie contribue à des temps de cycle plus courts et à une meilleure efficacité énergétique tout en maintenant un comportement dynamique stable.

Fonctionnement sans entretien et fiabilité du service

Étant donné que les accouplements à membrane fonctionnent sans contact glissant, ils ne nécessitent pas de lubrification. Cette caractéristique sans entretien réduit les coûts d'exploitation et simplifie l'entretien du système, en particulier dans les environnements propres ou fermés.

La structure du diaphragme entièrement métallique permet également une longue durée de vie sous charge cyclique, à condition que les limites de fonctionnement soient respectées. Dans certaines conceptions, le diaphragme peut être conçu pour tomber en panne de manière prévisible en cas de surcharge extrême, offrant ainsi un certain degré de protection mécanique aux équipements connectés.

Domaines d'application dans les équipements servocommandés

Les accouplements à membrane pour servomoteurs sont largement utilisés dans les applications qui exigent un contrôle de mouvement précis et une transmission de couple stable.

  • Axes d'alimentation et systèmes de positionnement pour machines-outils CNC
  • Robots industriels et lignes d'assemblage automatisées
  • Équipement de fabrication et d'inspection de semi-conducteurs
  • Machines d'emballage et d'étiquetage à grande vitesse

Capacité d'ingénierie derrière les performances des accouplements à membrane

Atteindre des performances fiables dans les accouplements à membrane de servomoteurs nécessite un contrôle précis des matériaux, un usinage précis et une inspection de qualité stricte. Une épaisseur de membrane constante, une géométrie équilibrée et un assemblage contrôlé affectent directement la rigidité et la durée de vie en fatigue.

Forte de son expérience dans les composants de transmission de puissance de précision et les technologies de couplage avancées, Jiangsu Rokang Heavy Industry Technology Co., Ltd. intègre son savoir-faire en ingénierie dans le développement d'accouplements à membrane adaptés aux systèmes d'asservissement de haute précision dans une gamme d'applications industrielles.

Conclusion

Les accouplements à membrane pour servomoteurs assurent une connexion précise, efficace et fiable entre les servomoteurs et les composants entraînés. Grâce à un jeu nul, une rigidité en torsion élevée, une compensation du désalignement et un fonctionnement sans entretien, ils prennent en charge un contrôle de mouvement précis dans les systèmes d'automatisation modernes. À mesure que la technologie des servomoteurs continue de progresser, les accouplements à membrane restent un élément important pour obtenir des performances constantes et une stabilité du système à long terme.
