Vente en gros Le type de pince de couplage en alliage d'aluminium à disque à membrane durable RSK-CPL compense les écarts angulaires et axiaux

Accueil / Produits / Accouplements servo / Accouplements à membrane / Le type de pince de couplage en alliage d'aluminium à disque à membrane durable RSK-CPL compense les écarts angulaires et axiaux

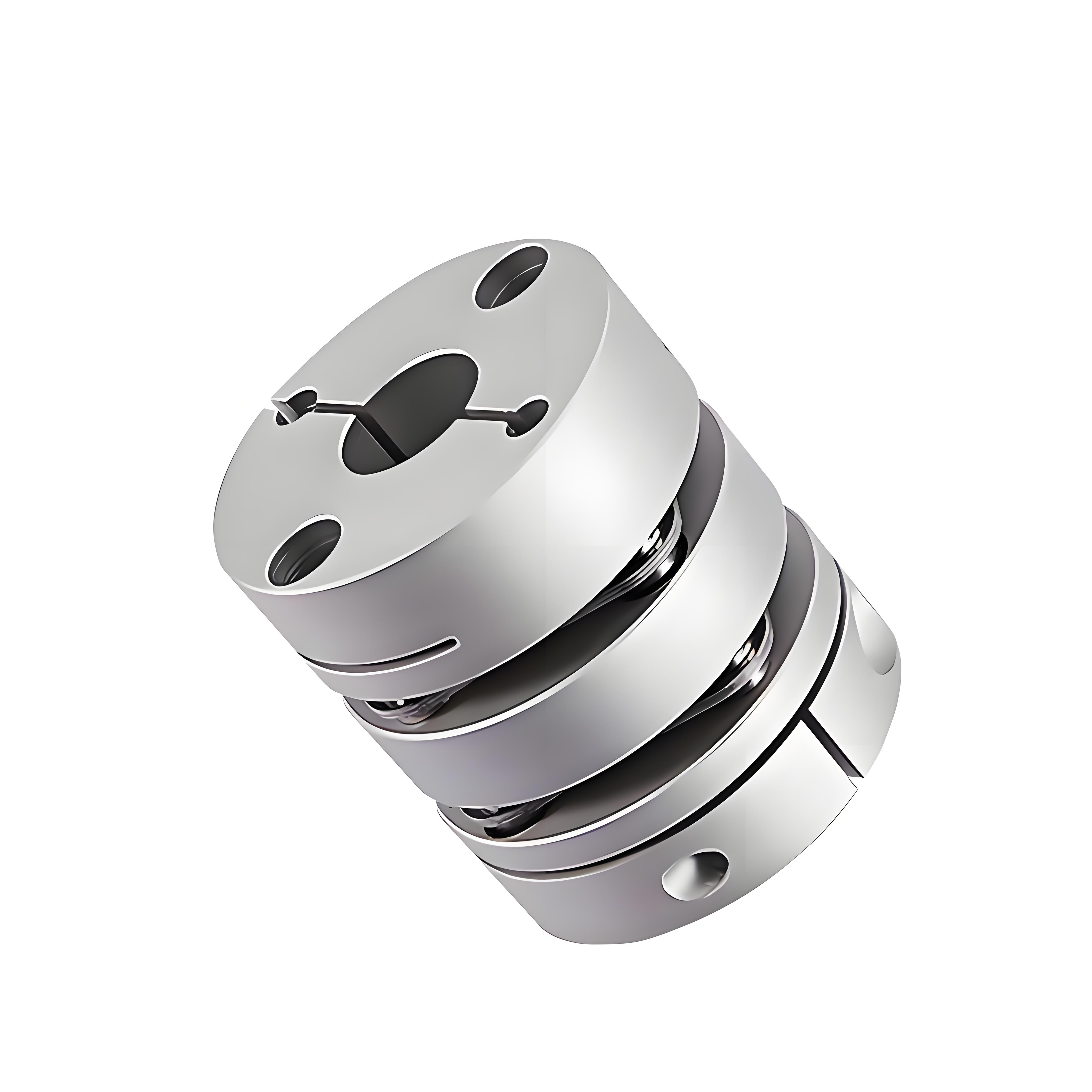

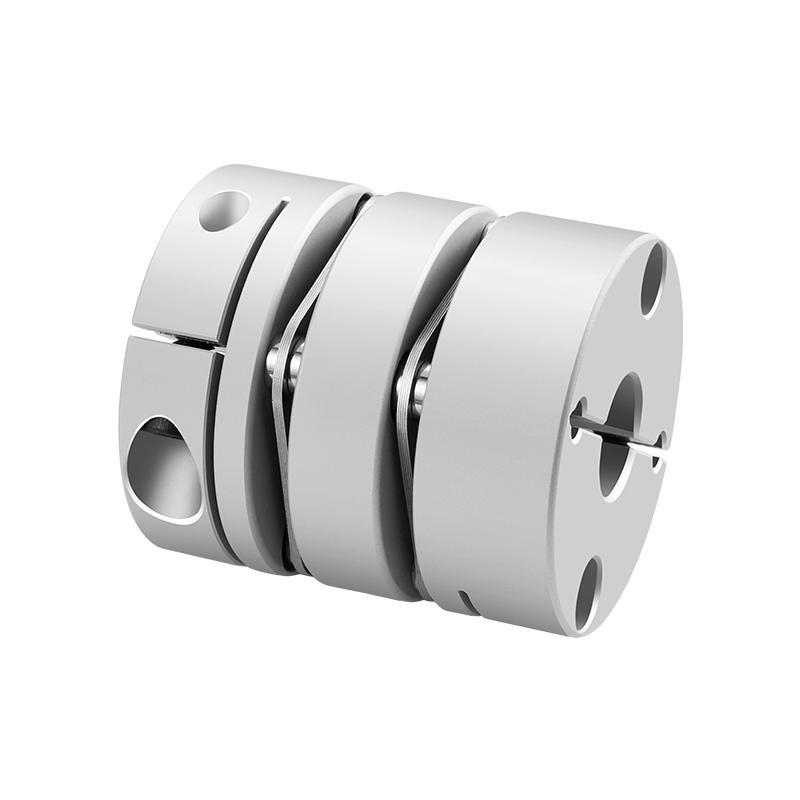

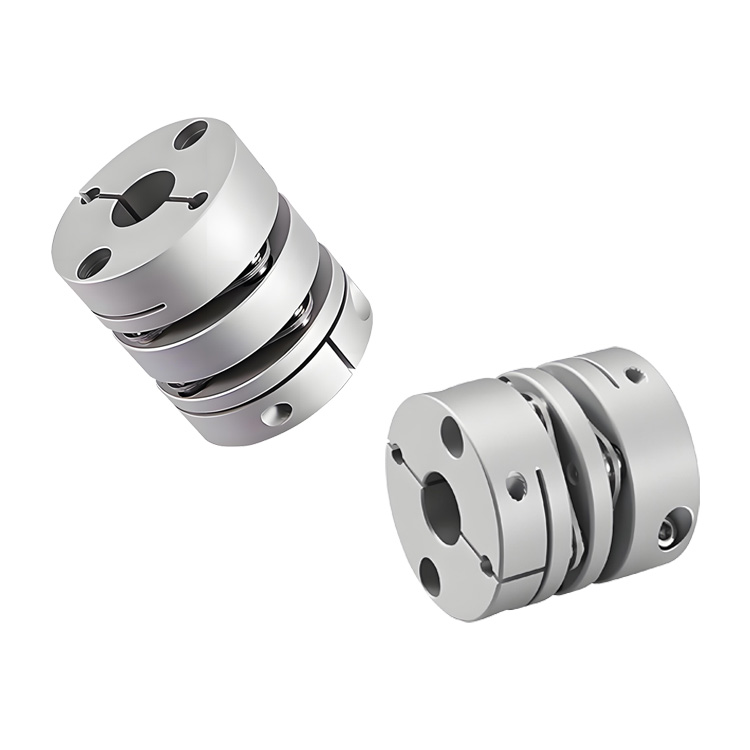

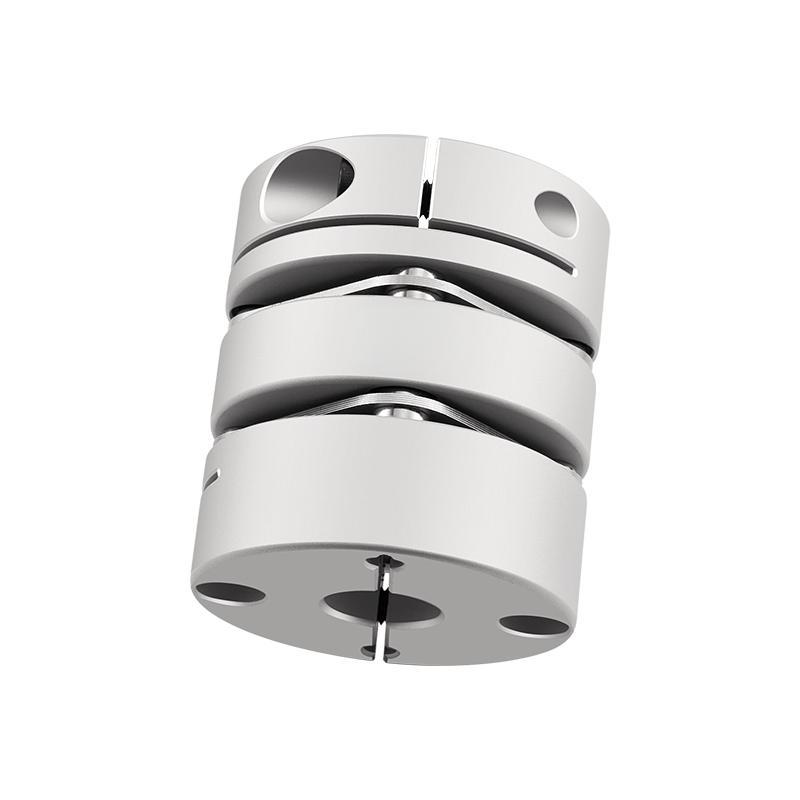

Le type de pince de couplage en alliage d'aluminium à disque à membrane durable RSK-CPL compense les écarts angulaires et axiaux

Le type de pince de couplage en alliage d'aluminium à disque à membrane durable RSK-CPL compense les écarts angulaires et axiaux

Contactez-nous
  • Spécification
  • Description
Spécification

>Le manchon d'arbre est en alliage d'aluminium à haute résistance

>Le diaphragme est en acier inoxydable 304

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre et peut être contrôlée avec une haute précision

>La connexion de l'arbre et du manchon d'arbre sans espace est spécialement conçue pour les servomoteurs et les moteurs pas à pas

> Inertie ultra-faible, haute sensibilité, adaptée au fonctionnement à grande vitesse.

>Les caractéristiques de rotation dans le sens horaire et antihoraire sont exactement les mêmes.
>Le diaphragme en acier inoxydable compense les écarts angulaires et axiaux

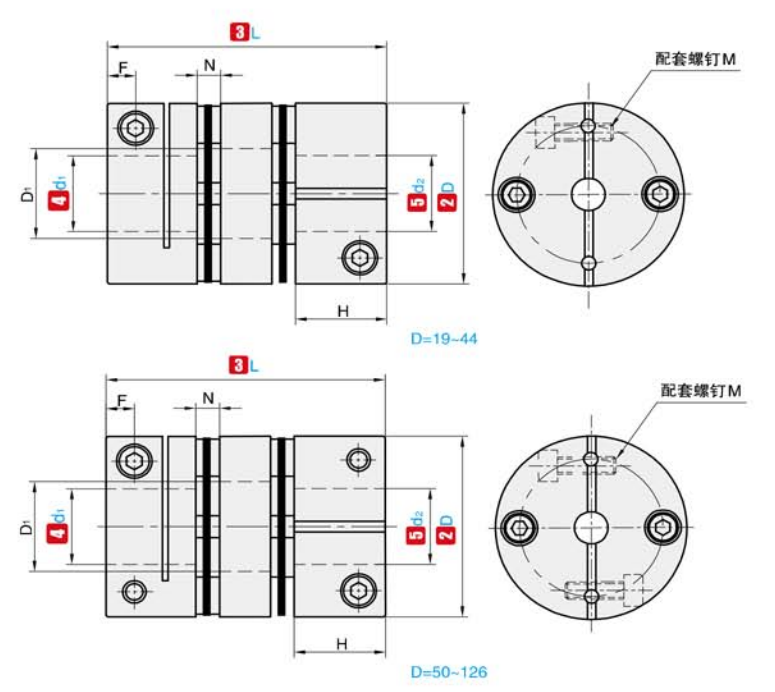

①NON. ②D ③L ④d₁ ⑤d₂ Plage optionnelle E D1 N F H M Couple de serrage des vis
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NON. ②D ③L Couple nominal
(N ·m) 		Excentricité admissible
(mm) 		Déviation admissible
(°) 		Déviation axiale admissible
(mm) 		Vitesse autorisée
(tr/min) 		Rigidité d'inversion statique
(N ·m/rad) 		Moment d'inertie Poids
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
