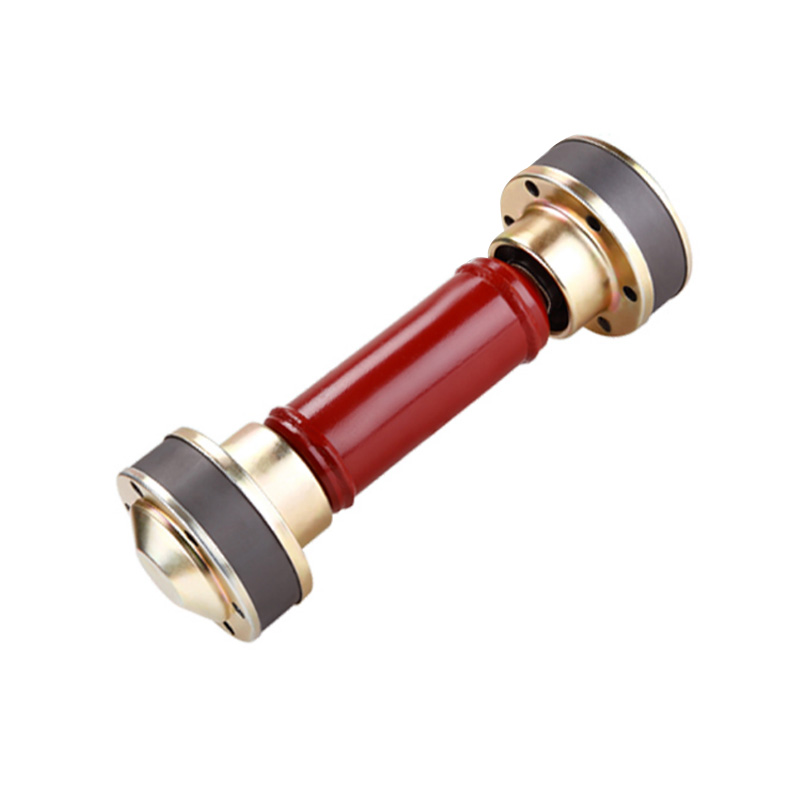

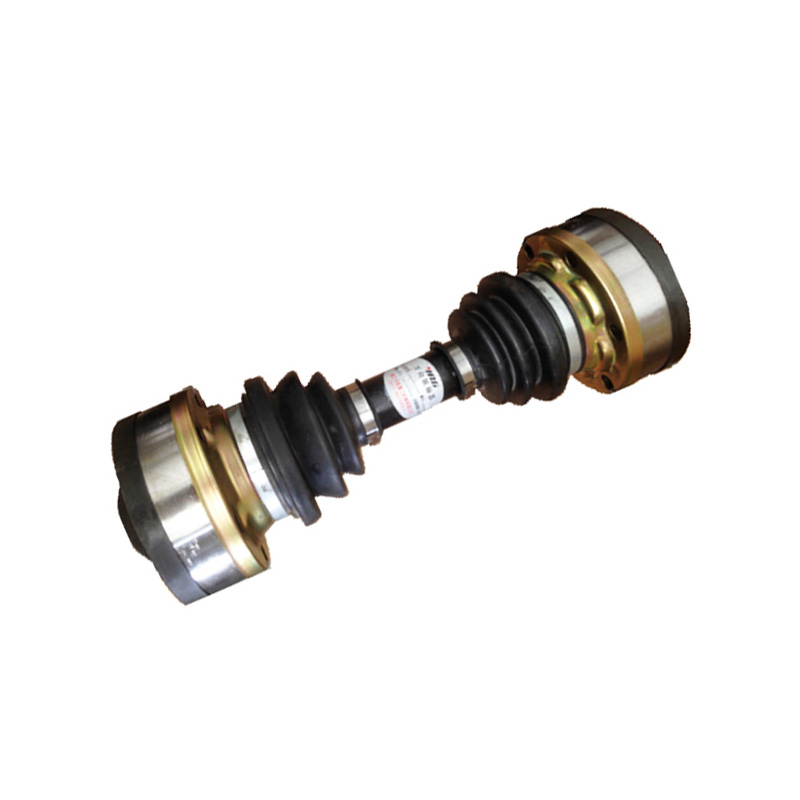

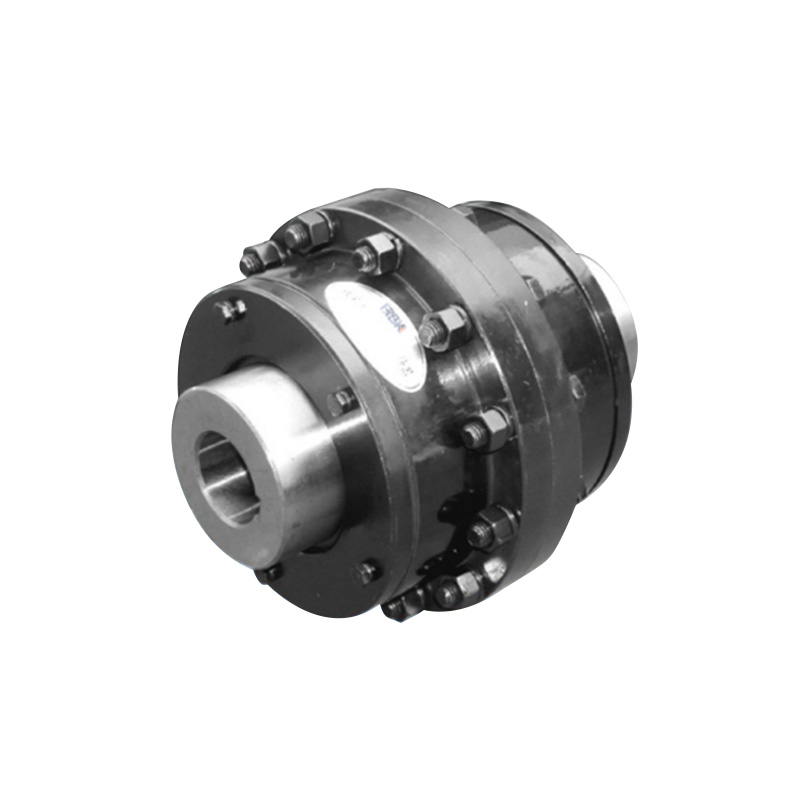

Architecture CVJ capable de plonger et ce qu'elle résout dans les configurations de transmission réelles

Dans joints homocinétiques coulissants , le les pistes extérieures des billes sont parallèles à l'axe de l'articulation , permettant un mouvement axial relatif entre les composants intérieurs et extérieurs tout en transmettant le couple et en fonctionnant selon un angle. Dans un emballage pratique de transmission, cette « plongée dans le joint » est utile lorsque la distance de montage d'installation ne peut pas être parfaitement contrôlée, ou lorsque le débattement de la suspension introduit une variation de longueur qui nécessiterait autrement une cannelure coulissante séparée.

Pour les acheteurs en gros, l'essentiel à retenir est au niveau du système : le déplacement vers le CVJ peut réduire les interfaces, raccourcir les piles de tolérances et simplifier la validation des assemblages. De notre côté, nous concevons ces joints en gardant à l'esprit la cohérence de la fabrication, de sorte que le comportement en plongée reste stable d'un lot de production à l'autre sans nécessiter de traitements spéciaux de l'arbre intermédiaire.

Absorption des vibrations axiales : lorsqu'une friction de glissement plus faible est la plus importante

Les vibrations axiales dans une transmission sont souvent plus faciles à absorber lorsque le mécanisme de compensation de longueur a une faible résistance. Avec les CVJ de type coulissant, le frottement de plongée plus faible signifie que les entrées axiales peuvent être dissipées avec moins de force, ce qui peut aider à réduire la transmission des pulsations axiales dans les composants adjacents.

Là où les acheteurs voient généralement des avantages

• Systèmes sensibles au NVH où le « frottement » des splines est un contributeur connu.
• Agencements avec des débattements de suspension fréquents ou des changements de longueur thermique.
• Applications où l'amélioration de la réponse en plongée douce est préférable à l'augmentation de l'amortissement ailleurs.

Nous validons régulièrement la douceur de la plongée à l'aide d'approches de tests dynamiques alignées sur les conditions réelles de couple de fonctionnement, car un joint « lisse sans charge » n'est pas suffisant pour la plupart des acheteurs industriels.

Élimination des cannelures coulissantes sur les arbres intermédiaires : effets de conception et d'approvisionnement

Lorsque l'expansion axiale et le réglage de la distance de montage sont réalisés à l'intérieur du CVJ, l'arbre intermédiaire peut souvent être produit sans cannelures coulissantes. Cela affecte à la fois l'ingénierie et l'approvisionnement : moins d'étapes d'usinage spécialisées, moins d'interfaces d'usure et moins de complexités de lubrification et d'étanchéité associées au mouvement des cannelures exposées.

Angle de fonctionnement par rapport à la plongée : comment éviter de trop contraindre l'articulation

Les CVJ de type coulissant sont souvent sélectionnés lorsqu'une transmission doit s'adapter à la fois à un mouvement angulaire et axial. Un piège de conception pratique consiste à trop contraindre le système en supposant que le joint peut fournir une plongée maximale à un angle maximal indéfiniment. En réalité, l'angle et la plongée partagent un « espace » cinématique interne, et des combinaisons agressives peuvent augmenter les contraintes de contact internes, la chaleur et le cisaillement de la graisse.

Conseils de sélection constructifs utilisés dans les spécifications d'approvisionnement

• Spécifiez l'enveloppe d'angle requise séparément de la course de plongée requise, puis validez le point le plus défavorable combiné.
• Dansclude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
• Traitez le couple maximal au niveau des grandes articulations comme une condition distincte ; il régit souvent la fatigue et la durabilité des chenilles davantage que le couple en régime permanent.

Nous aidons les acheteurs en traduisant ces enveloppes en spécifications de fabrication, étayées par des mesures dimensionnelles, une vérification physique/chimique et des tests dynamiques. Ainsi, le joint que vous approuvez est le joint que vous recevez en volume.

Traitement thermique et durabilité des chenilles : que demander au-delà de la « dureté »

Pour les composants du chemin de roulement à billes (bague extérieure, bague intérieure), la durabilité n'est pas régie par une seule valeur de dureté. Dans le cadre d'un approvisionnement en gros, il est plus constructif d'exiger des résultats de traitement thermique qui sont en corrélation avec la fatigue par contact de roulement et la tolérance aux chocs, en particulier lorsque la plongée se produit sous couple.

Points de contrôle pratiques dans la qualification des fournisseurs

• Confirmez une profondeur de cas constante ou une couche durcie efficace adaptée à la géométrie de la course et à la zone de charge.
• Exiger une vérification de la microstructure (pas seulement de la dureté) pour réduire la dispersion de la durée de vie en fatigue.
• Demandez une corrélation de test dynamique lorsque cela est possible : la durabilité des voies est en fin de compte un comportement du système , pas un seul numéro de matériel.

Notre chaîne de traitement unique (fabrication de précision, traitement thermique contrôlé et inspection complète) nous permet de contrôler étroitement ces variables, c'est pourquoi de nombreux acheteurs étrangers nous maintiennent sur leurs listes de fournisseurs approuvés pour des programmes à long terme.

Cohérence de la graisse, du scellement et de la plongée : réduction de la variabilité au cours de la durée de vie

Dans plunge-capable joints homocinétiques coulissants , le comportement de la graisse peut influencer la douceur et la chaleur de la plongée. Un joint qui plonge doucement au début de sa vie peut devenir moins cohérent si la graisse n'est pas adaptée aux conditions de cisaillement du roulement et du mouvement axial. Pour les acheteurs, il est préférable de gérer cela comme une conversation sur les spécifications plutôt que comme une réflexion après coup.

Ce qu'il faut aligner dans vos exigences techniques

• Plage de température et stabilité à l’oxydation adaptées à votre cycle de service.
• Compatibilité avec les matériaux de démarrage et approche d'étanchéité pour maintenir la rétention de graisse.
• Critères de douceur de plongée sous couple (définir une variation de force acceptable plutôt qu'une « sensation » subjective).

D'après notre expérience d'expédition vers l'Europe, l'Amérique, la Russie, le Moyen-Orient et l'Inde, l'alignement précoce des exigences de lubrification et d'étanchéité est l'un des moyens les plus rapides de stabiliser les performances sur le terrain tout en gardant la facture de processus sous contrôle.

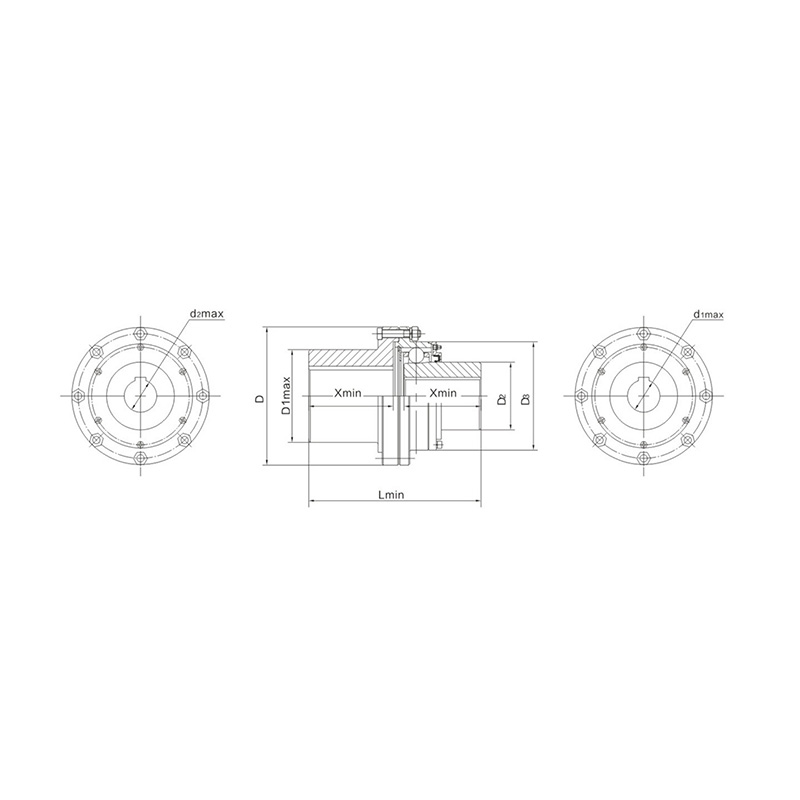

Dansstallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control

Les programmes groupés ont souvent du mal à gérer la dispersion des distances de montage entre les châssis des véhicules, les boîtes de vitesses ou les variantes d'équipement entraîné. Les CVJ de type coulissant peuvent absorber une plus grande variation de longueur car ils combinent des capacités de plongée et d'angle de fonctionnement dans un seul assemblage. L’approche constructive consiste à convertir cette capacité en une stratégie claire de tolérance.

Approche recommandée utilisée dans la planification de la ligne de production

• Définissez la longueur de montage nominale et l'empilement min/max attendu, y compris la croissance thermique.
• Réglez la position de plongée à mi-course du joint à la construction nominale pour préserver la marge dans les deux sens.
• Vérifiez que dans les positions de suspension extrêmes, le joint n'est pas forcé près de la fin de la course sous le couple maximal.

Lorsque les acheteurs partagent tôt les enveloppes cibles, je peux généralement recommander une configuration de joint qui répond aux besoins de couple et de plongée avec un minimum de retouches. C'est là que la conception et la profondeur des tests d'un fournisseur compétent s'avèrent rapidement rentables.
