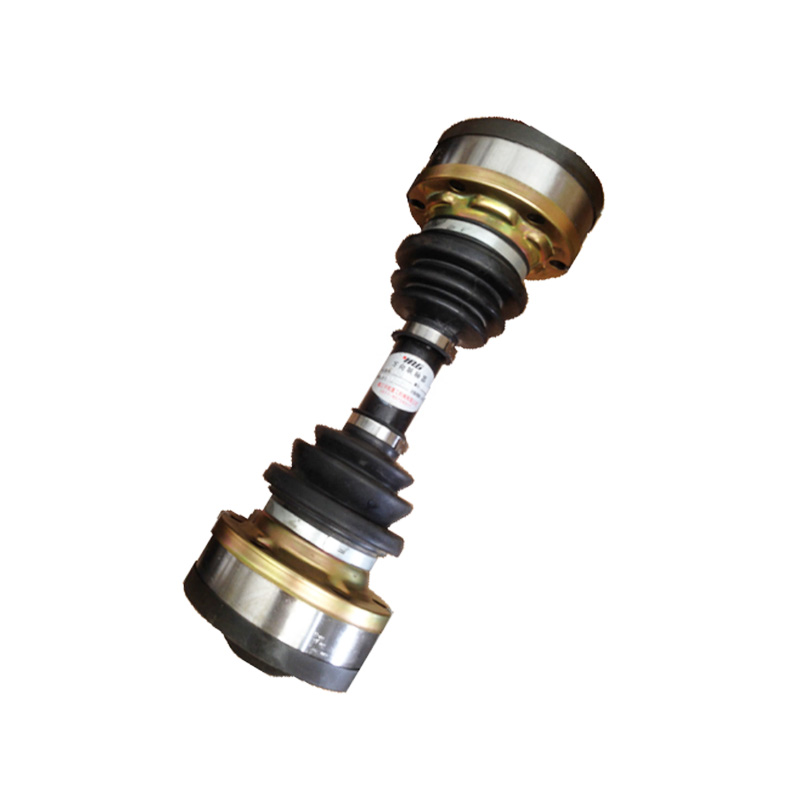

Wholesale Joint homocinétique haute performance RSK-RQL-D pour la transmission de puissance

Accueil / Produits / Joint à vitesse constante (CV) / Type coulissant / Joint homocinétique haute performance RSK-RQL-D pour la transmission de puissance
  • Spécification
  • Décrire
Spécification

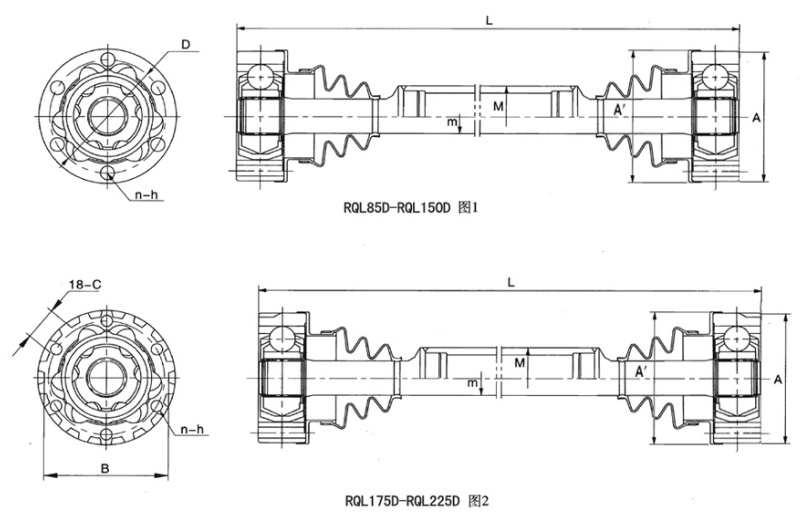

Modèle Légende A Un' Dents externes Trous de boulons m M L(min)
B C D(js11) n-h Axe traversant Arbres soudés Axe traversant Arbres soudés
RQL85D 1 86 -0,046 88 74 6-8,5 25 50 220 400
RQL95D 1 100 -0,054 103 86 6-8,5 30 50 250 450
RQL105D 1 108 -0,054 111 94 6-10.5 35 50 250 505
RQL125D 1 128 -0,063 132 108 6-12.5 40 60 300 605
RQL150D 1 146 -0,063 151 124 6-12.5 50 76 350 705
RQL175D 2 168 -0,100 172 158.5 42,4 -0,15 140 6-15.5 55 89 300 808
RQL200D 2 192 -0,115 196 180 16.25 -0.15 159 6-15.5 65 102 335 805
RQL225D 2 215 -0,115 220 203 54,7 -0,15 180 6-15.5 70 102 375 805

Modèle
Vitesse autorisée
tr/min
Joint de tour d'angle autorisé Extension Couple maximum autorisé
N·m
Moment d'inertie (kg m²) Poids (kg)
L=500 100 par rallonge de L mm L=500 100 par rallonge de L mm
À l'arrêt Lors de la rotation 20° Couple dynamique Couple statique Axe traversant Arbres soudés Axe traversant Arbres soudés Axe traversant Arbres soudés Axe traversant Arbres soudés
RQL85D 2000 25° 20° ±20 ±12 620 1600 2,6×10-³ 2,9×10-³ 0,03×10-³ 0,28×10-³ 3.8 4.1 0.39 0.55
RQL95D 2000 25° 20° ±25 ±15 1160 2700 5,7×10-³ 6,1×10-³ 6,1×10-³ 0,28×10-³ 5.9 6.3 0.56 0.55
RQL105D 2000 25° 20° ±25 ±15 1700 3500 5,7×10-³ 6,1x10-³ 6,1×10-³ 0,28×10-³ 59 6.3 0.56 0.55
RQL125D 2000 25° 20° ±35 ±20 2750 5780 19×10-³ 19,5x10-³ 19,5×10-³ 0,52×10-³ 12 12.5 0.99 0.68
RQL150D 2000 25° 20° ±40 ±23 4800 11500 42×10-³ 43×10-³ 43×10-³ 1,28×10-³ 21 21.6 1.54 1.04
RQL175D 2000 25° 20° ±50 ±26 6800 15600 68×10-³ 71×10-³ 71×10-³ 2,13×10-³ 28 29 1.86 1.23
RQL200D 2000 25° 20* ±55 ±30 11200 23500 139×10-³ 140×10-³ 140×10-³ 4,12×10-³ 42 44 2.60 1.85
ROL225D 2000 25° 20° ±60 ±34 14700 29000 230×10-³ 232×10-³ 232×10-³ 4,86x10-³ 55 461 3.02 2.27
