RSK-TBC 6ZT Accouplement de transmission multi-diaphragme haute vitesse et haute puissance

RSK-TBC 6ZT Accouplement de transmission multi-diaphragme haute vitesse et haute puissance

Contactez-nous
  • Spécification
  • Décrire
Spécification

Modèle : RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Couple nominal Je sais N.m 300 420 650 1100 1600 2600
Couple maximal Merci N.m 450 630 975 1650 2400 3900
Diamètre extérieur D mm 77 89 104 123 143 167
Diamètre du trou d mm 25-45 32-52 40-60 45-70 55-90 65-100
Vitesse maximale Nmax min−1 13600 11800 10100 8500 7300 6200
Rémunération Décalage axial △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Décalage radial Manche 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35
Manche 2 △Ké mm 0.7 0.8 1 1.25 1.45 1.5

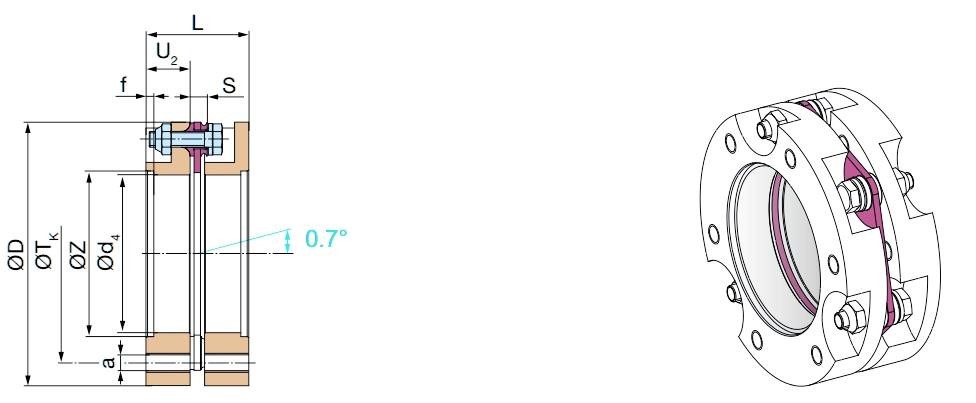

Décalage angulaire Diaphragme unique ° 0.7

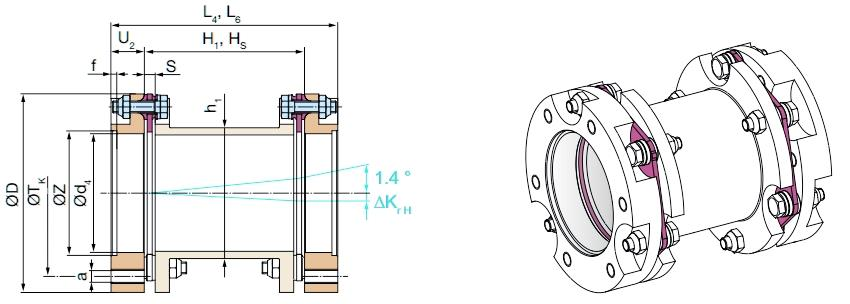

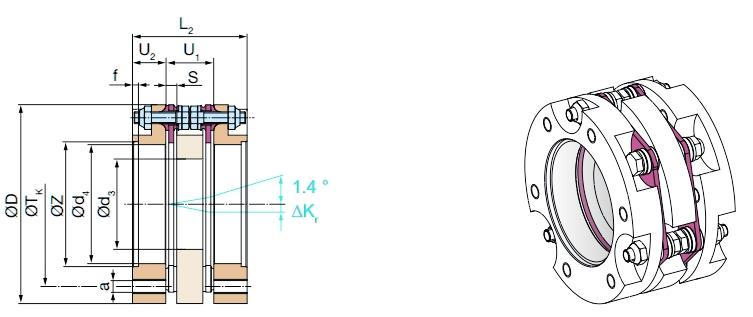

Double diaphragme ° 1.4
Rigidité du ressort Nm/rad 285 305 875 1285 2025

3260

Modèle : RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Couple nominal Je sais N.m 190 290 450 720 1000 1600
Couple maximal Merci N.m 285 435 675 1080 1500 2400
Diamètre extérieur D mm 77 89 104 123 143 167
Diamètre du trou d mm 25-45 32-52 40-60 45-70 55-90 65-100
Vitesse maximale Nmax min−1 13600 11800 10100 8500 7300 6200
Rémunération Décalage axial △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Décalage radial Manche 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Manche 2 △Ké mm 1.0 1.2 1.5 1.8 2.1 2.2
Décalage angulaire Diaphragme unique ° 1
Double diaphragme ° 2
Rigidité du ressort Nm/rad 229 248 298 876 1089 1990

Remarques :
1. Le couple nominal s'applique au couple alternatif et au décalage jusqu'à la valeur maximale.
2. Le couple maximal convient à un seul sens de rotation et à une pression maximale ≤ 10 5

3. La vitesse maximale ne convient pas aux manches trop longues.
4. Le décalage ne permet pas d'atteindre la valeur maximale en même temps.
5. Le décalage axial convient à la structure à double diaphragme et constitue une valeur statique.
6. La rigidité angulaire du ressort convient aux valeurs d'un seul diaphragme.
7. Pour des dimensions de conception spécifiques, veuillez contacter notre service de conception.
