Comment spécifier un arbre à cardan qui ne tombera pas en panne en service

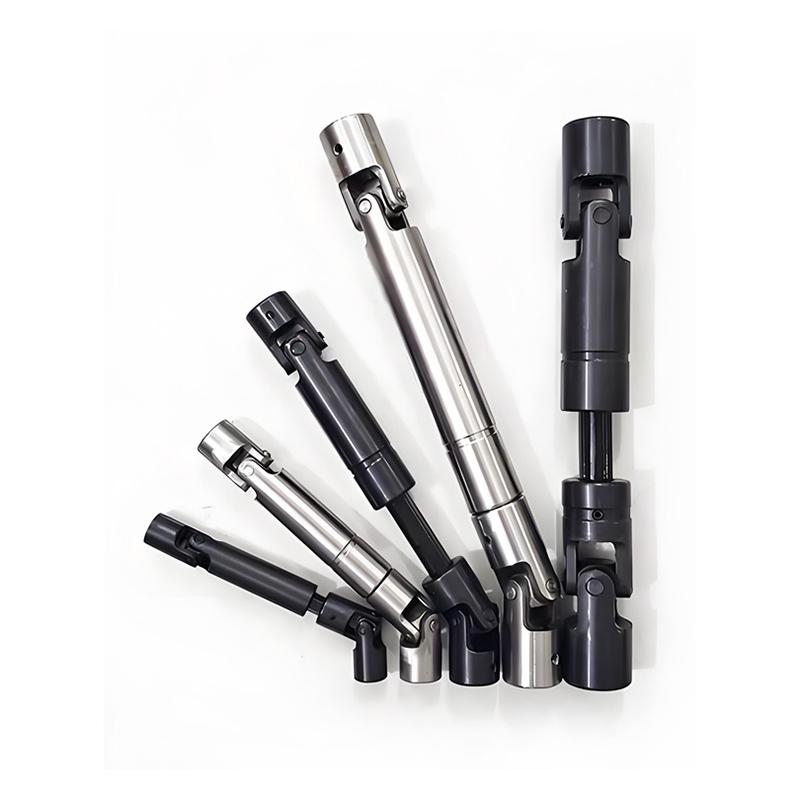

L'approvisionnement en gros réussit lorsque la demande de prix décrit le devoir réel, et pas seulement la longueur totale. Pour arbres de transmission à cardan , l'écart d'approvisionnement le plus courant est l'absence d'angle de fonctionnement, de couple maximal et de profil d'amortisseur, trois éléments qui déterminent directement la taille du joint universel, la sélection du tube et la marge de fatigue. En règle générale, assurez-vous que votre dessin ou votre fiche technique indique explicitement couple continu, couple de pointe (choc), angle continu maximum et angle intermittent maximum .

• Indiquer l'angle au niveau du joint universel pendant le fonctionnement normal et dans le pire des cas d'articulation (par exemple, affaissement de la suspension, fin de course de la machine).
• Définir si le couple est doux (ventilateur/pompe) ou pulsé (concasseur, équipement alternatif) ; les entraînements par pulsation portent la durée de vie et la contrainte de l'arcade.
• Inclure la fréquence d'inversion (cycles avant/arrière), le cas échéant ; l'inversion accélère le fretting et l'usure des cannelures.
• Spécifiez la source du désalignement : décalage fixe ou décalage mobile ; le décalage mobile nécessite un meilleur équilibre et une conception de glissement plus robuste.

Dans notre flux de production, nous traitons les « tâches inconnues » comme un facteur de risque. Lorsque les acheteurs fournissent l'enveloppe pleine charge/angle, nous pouvons sélectionner une série de joints en U et un tube qui ciblent durée de vie en fatigue, pas seulement en résistance statique , ce qui réduit considérablement l'exposition à la garantie sur l'ensemble d'une flotte.

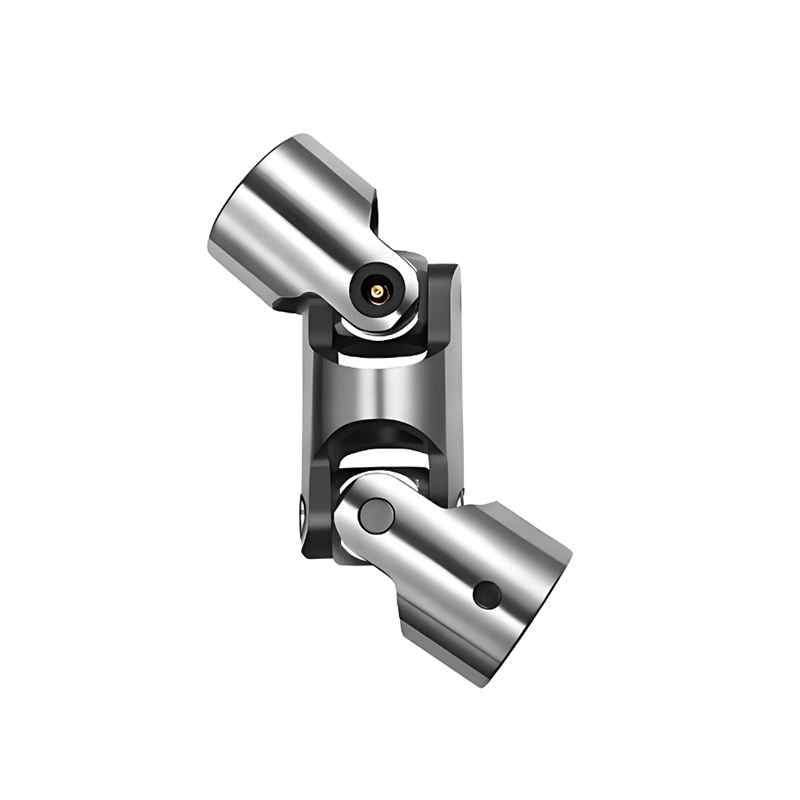

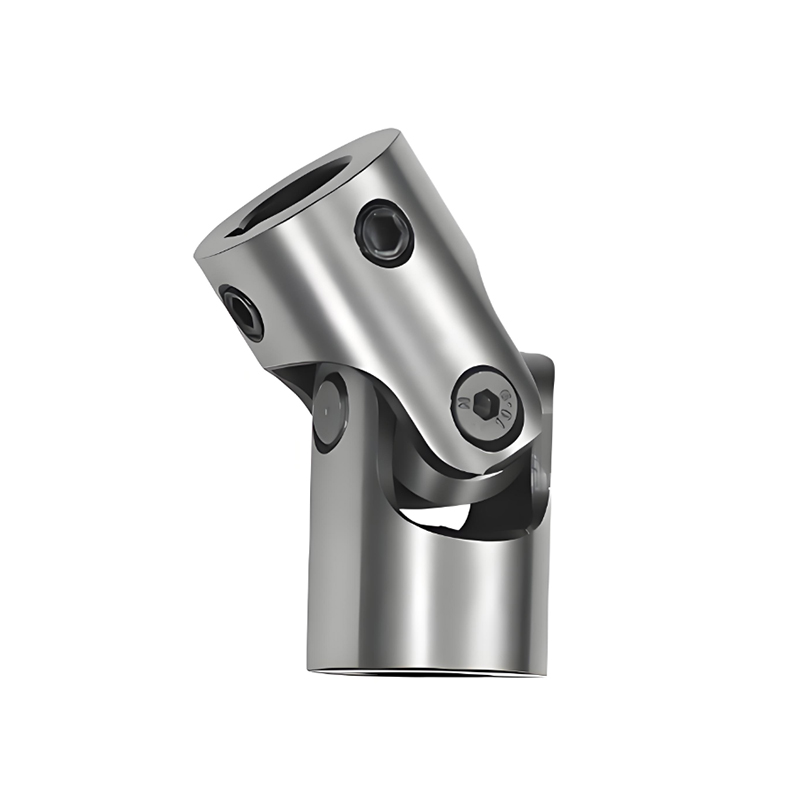

Angles de fonctionnement des joints universels et coût caché d'un « un peu plus d'angle »

Arbres à cardan tolèrent un désalignement, mais la durée de vie des roulements à cardan diminue rapidement à mesure que l'angle de fonctionnement augmente, car les rouleaux de roulement subissent des oscillations et des contraintes de contact plus élevées. Même lorsque l’articulation survit, les angles élevés amplifient les fluctuations de vitesse et les vibrations. Si vous décidez entre un petit changement d'emballage et un angle plus important, le changement d'emballage est souvent économiquement avantageux sur le cycle de vie de l'équipement.

Conseils pratiques de gestion des angles pour les spécifications d'approvisionnement

• Utilisez des angles de fonctionnement égaux et opposés sur les deux joints (si possible) pour réduire les vibrations et les charges secondaires.
• Évitez de courir continuellement près de l’angle maximum ; réserver une articulation élevée pour les événements intermittents (par exemple, les chocs, les positions transitoires de la machine).
• Si un angle élevé est inévitable, envisagez des améliorations de conception (séries de joints plus grandes, arcades plus solides, stratégie de lubrification améliorée ou architecture de joint alternative).

Du point de vue d’un acheteur en gros, le meilleur KPI n’est pas « l’angle maximum sur papier », mais fonctionnement stable à votre angle de travail réel avec vibration contrôlée . C'est pourquoi nous encourageons les acheteurs à fournir la géométrie d'installation le plus tôt possible : nous pouvons souvent optimiser la série de joints et le tube pour réduire le coût total d'atterrissage.

Traitement thermique et métallurgie : ce que les acheteurs devraient demander au-delà de la « haute résistance »

De nombreuses défaillances d’arbres de transmission sont dues à la fatigue plutôt qu’à la surcharge. Cela signifie que la qualité de la métallurgie et du traitement thermique compte autant que les dimensions nominales. Au lieu de demander uniquement un « matériau plus résistant », les acheteurs obtiennent de meilleurs résultats en demandant les propriétés qui contrôlent la fatigue et l'usure : profil de dureté, ténacité du noyau et état de surface aux interfaces critiques (sièges de roulement, dents cannelées, congés d'arcade).

Articles de vérification de grande valeur pour les contrats d'achat en gros

• Exigences de dureté au niveau des sièges des cuvettes de roulement et des surfaces cannelées pour résister au Brinell et au fretting.
• Attente de robustesse pour les jougs et arbres à cardan lorsque des charges de choc sont présentes (réduit le risque de fracture fragile).
• Documentation sur la microstructure ou le contrôle des processus (traçabilité des lots de traitement thermique) pour un comportement cohérent d'un lot à l'autre.
• Contrôles de l'état de surface (décarburation, brûlures de meulage, arêtes vives) aux points chauds de fatigue.

Parce que Rokang combine le traitement thermique, la mesure et l'inspection physique/chimique dans un seul système, nous pouvons aider les acheteurs en gros avec traçabilité et répétabilité qui réduit la variabilité entre les régions et les utilisateurs finaux – un avantage important lorsque vous expédiez à l’échelle mondiale.

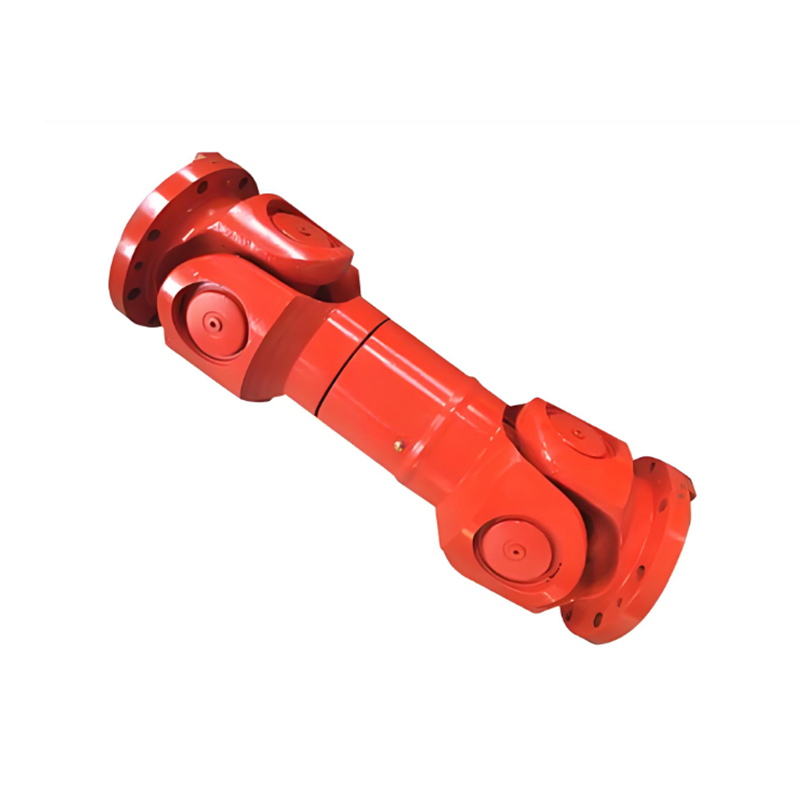

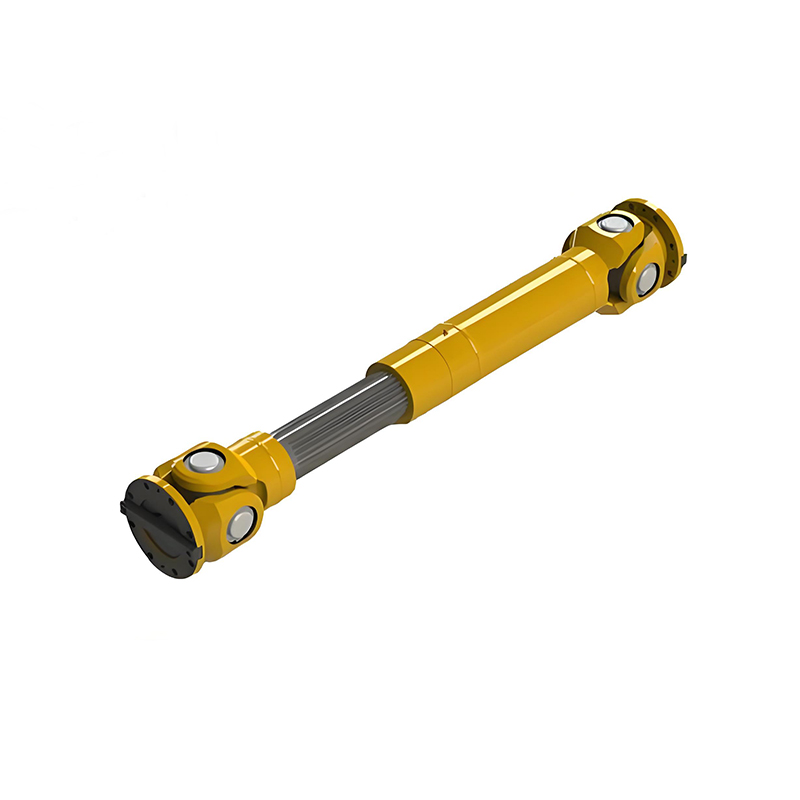

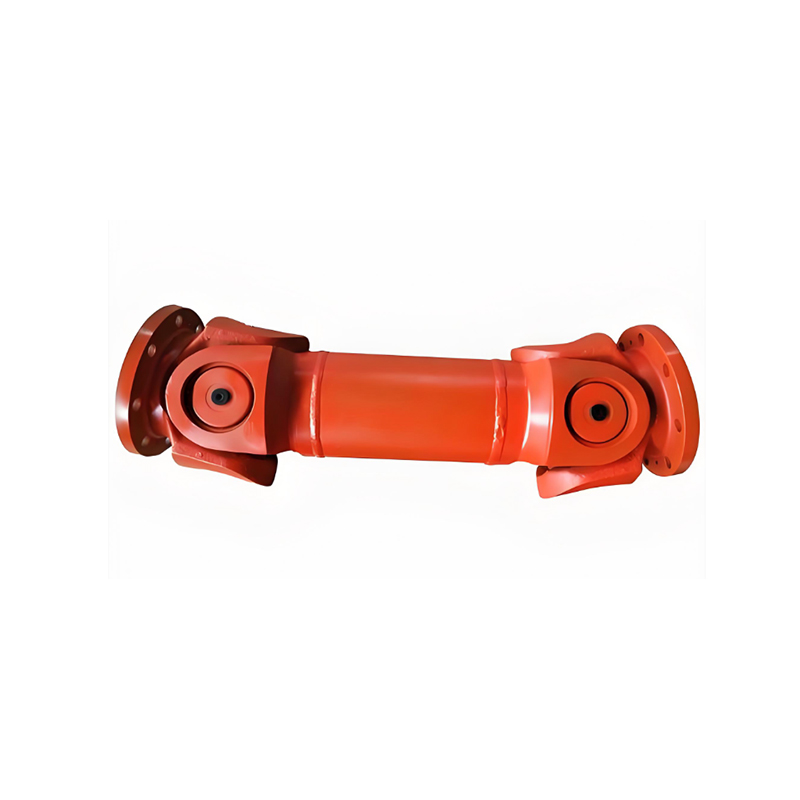

Qualité du soudage sur les tubes d'arbre : contrôle des points chauds de distorsion et de fatigue

Le soudage tube-à-arcade est un processus structurel et critique en fatigue. La distorsion peut augmenter le voile ; de mauvaises transitions entre les orteils peuvent devenir des déclencheurs de fatigue ; une pénétration insuffisante peut réduire la capacité de couple. Pour les achats en gros volume, il est constructif de définir l’acceptation du soudage d’une manière mesurable et alignée sur les charges de service.

Concepts d'acceptation utiles pour les acheteurs (sans trop prescrire le processus)

• Exiger des contrôles de faux-rond après soudage à des points de référence définis pour garantir que l'équilibre est réalisable.
• Définir des plans d'échantillonnage pour contrôle non destructif pour les cycles de service à plus haut risque (choc, inversion, haute vitesse).
• Spécifiez les attentes en matière de protection contre la corrosion autour de la zone de soudure (la continuité du revêtement est importante dans les environnements difficiles).

Dans nos installations, le soudage est intégré à l’usinage de précision et aux tests dynamiques, ce qui facilite le contrôle des distorsions et la validation des résultats à grande échelle. L’avantage de l’approvisionnement est simple : moins de retouches, moins de problèmes de vibrations et une durée de vie sur le terrain plus prévisible .

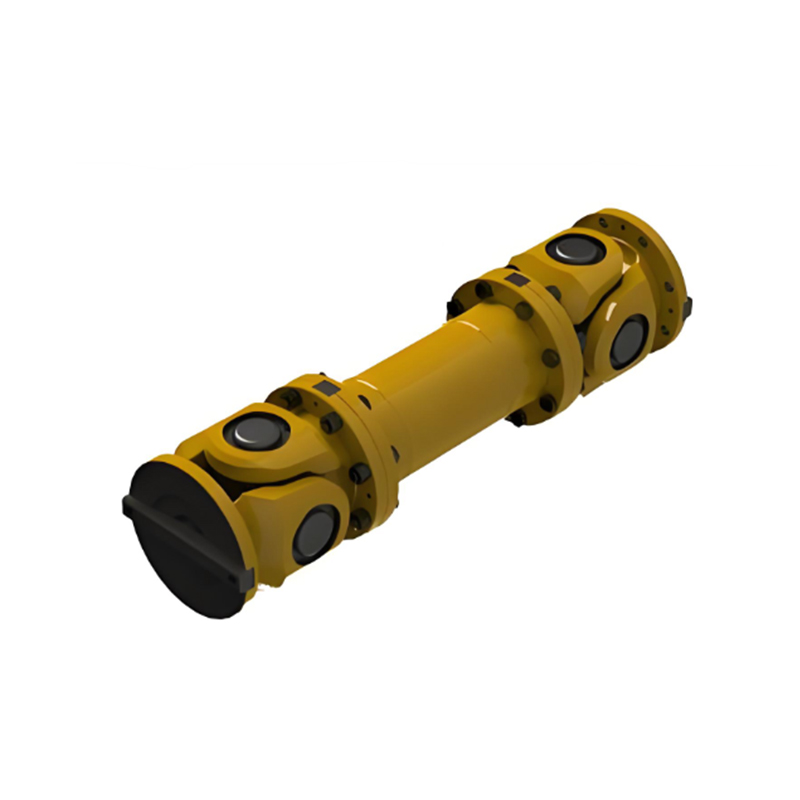

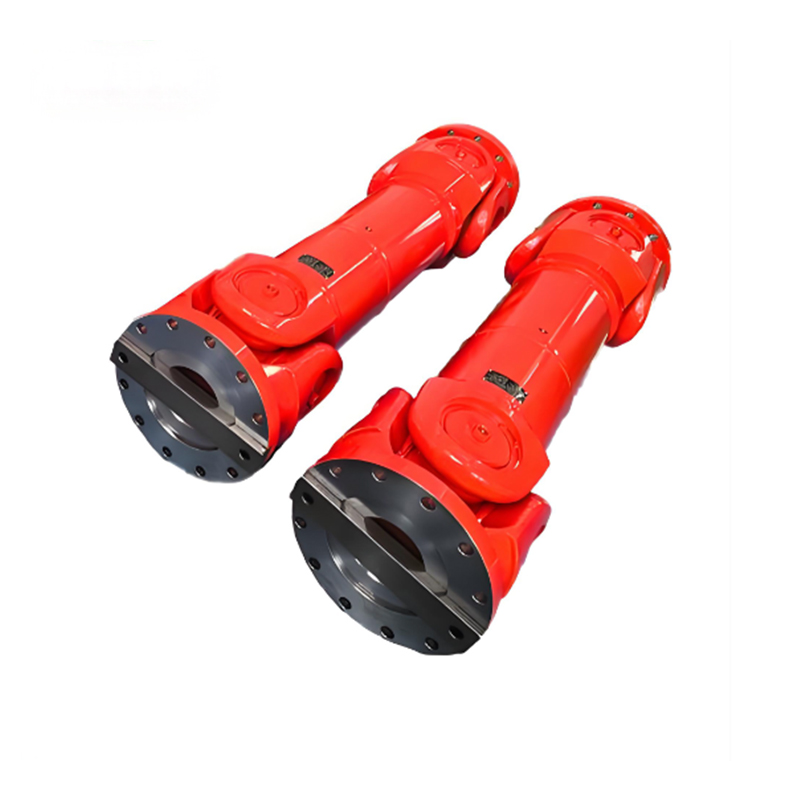

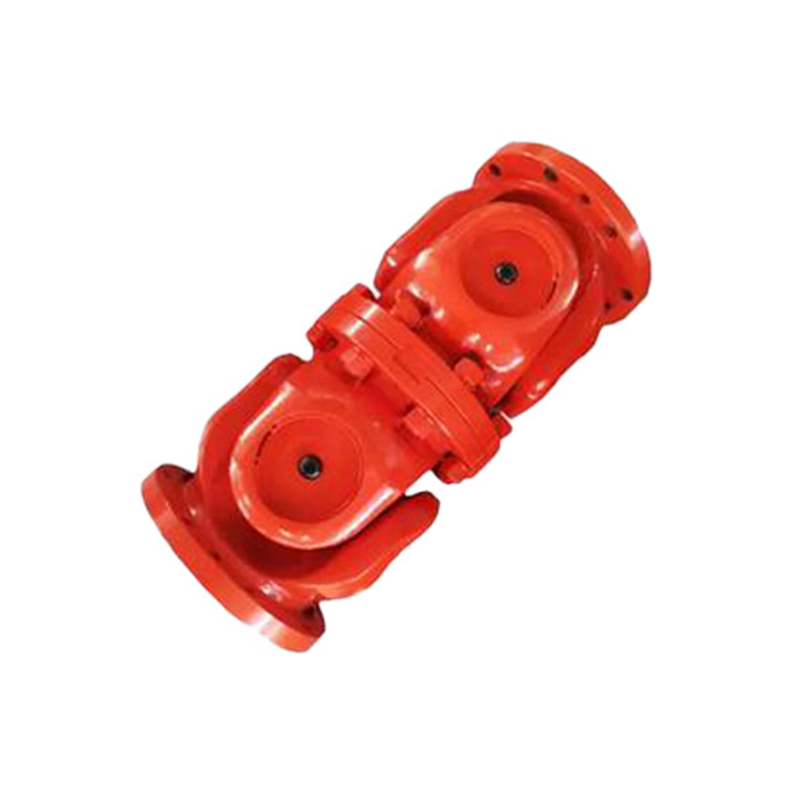

Choix des interfaces de connexion : bride, étrier ou extrémités personnalisées pour un service sur site plus rapide

La conception des connexions d'extrémité n'affecte pas seulement le montage : elle détermine la vitesse de service, l'interchangeabilité et la fiabilité du transfert du couple sans frottement. Les acheteurs en gros réduisent souvent la complexité opérationnelle en standardisant les interfaces sur plusieurs variantes de machines, puis en gérant la longueur et la taille des tubes en tant que variables de configuration.

Choix d’interfaces et ce qu’ils optimisent

Si vous gérez plusieurs zones géographiques, la standardisation est un levier puissant : moins de références de pièces de rechange, une formation plus rapide et moins de temps d'arrêt. Nous prenons également en charge le développement final personnalisé, mais nous encourageons toujours les acheteurs à définir facilité d'entretien et interchangeabilité cibles dès le départ.

Contrôle qualité entrant : plans d'échantillonnage et éléments à mesurer en premier

Pour les commandes à volume élevé, le chemin le plus rapide vers une qualité stable consiste à concentrer l’inspection entrante sur un petit ensemble de caractéristiques à « signal élevé » liées aux modes de défaillance : ajustement dimensionnel, faux-rond, dureté aux interfaces et preuves d’équilibre dynamique. Des points d’inspection excessifs augmentent les coûts sans détecter les problèmes les plus importants.

Points d'inspection à signal élevé pour les arbres à cardan

• Dimensions d'interface critiques : diamètres pilotes, cercle de boulons, caractéristiques d'accouplement clés et ajustement des cannelures.
• Voile radial à des stations définies pour prédire le risque de vibration.
• Douceur de l'articulation du joint en U et intégrité de la rétention du capuchon (indicateur précoce des problèmes d'assemblage).
• État de surface aux points chauds de fatigue : congés d'arcade, bords de cannelures et transitions de soudure.

Les mesures, les capacités physiques/chimiques et les tests dynamiques de Rokang nous permettent d'aligner les enregistrements d'inspection d'usine sur vos exigences de contrôle qualité entrantes. Pour les acheteurs en gros, cela signifie moins de litiges, une acceptation plus rapide et des performances en aval plus cohérentes .
