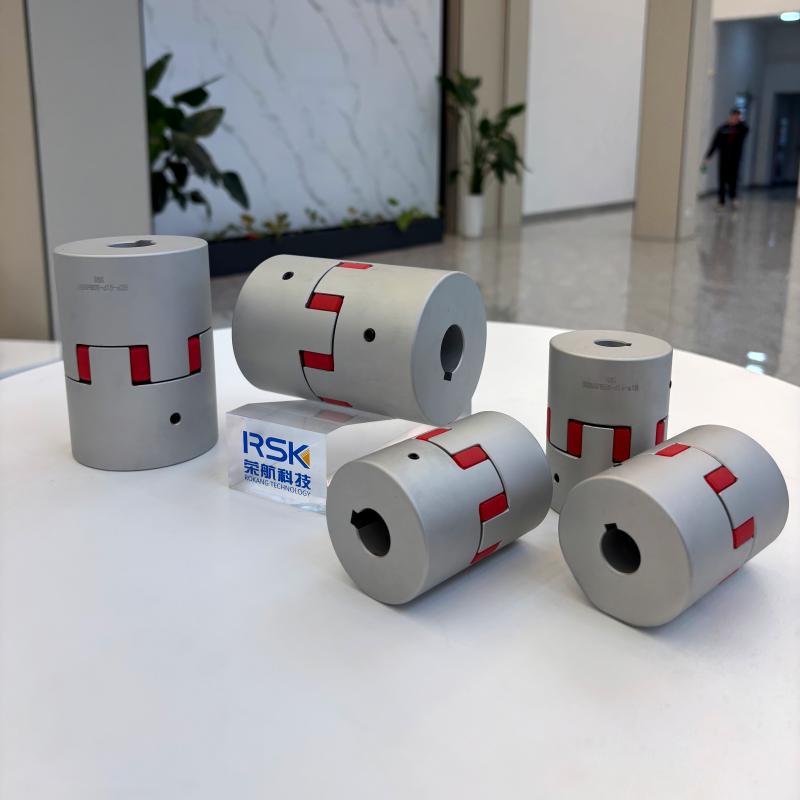

Accouplements à mâchoires comme composants flexibles de transmission de puissance

Les accouplements à mâchoires sont des accouplements flexibles largement utilisés, conçus pour transmettre le couple tout en absorbant les chocs et les vibrations entre les arbres rotatifs. En combinant des moyeux métalliques rigides avec un insert en élastomère, les accouplements à mâchoires offrent un équilibre entre capacité de couple et protection du système. Des variantes telles que les accouplements à mâchoires araignées et les accouplements à mâchoires courbes sont couramment sélectionnées dans les environnements industriels où la fiabilité, la facilité de maintenance et la tolérance au désalignement sont importantes.

Leur structure simple et leurs performances adaptables rendent les accouplements à mâchoires adaptés aussi bien aux machines générales qu'aux systèmes de mouvement plus précis, en fonction de la conception de l'araignée et du choix du matériau.

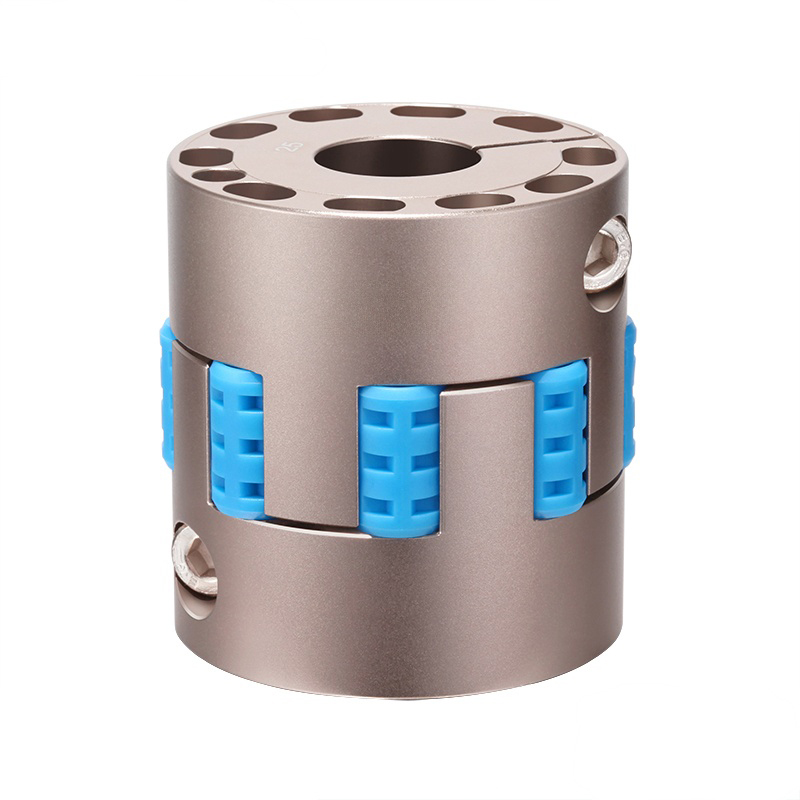

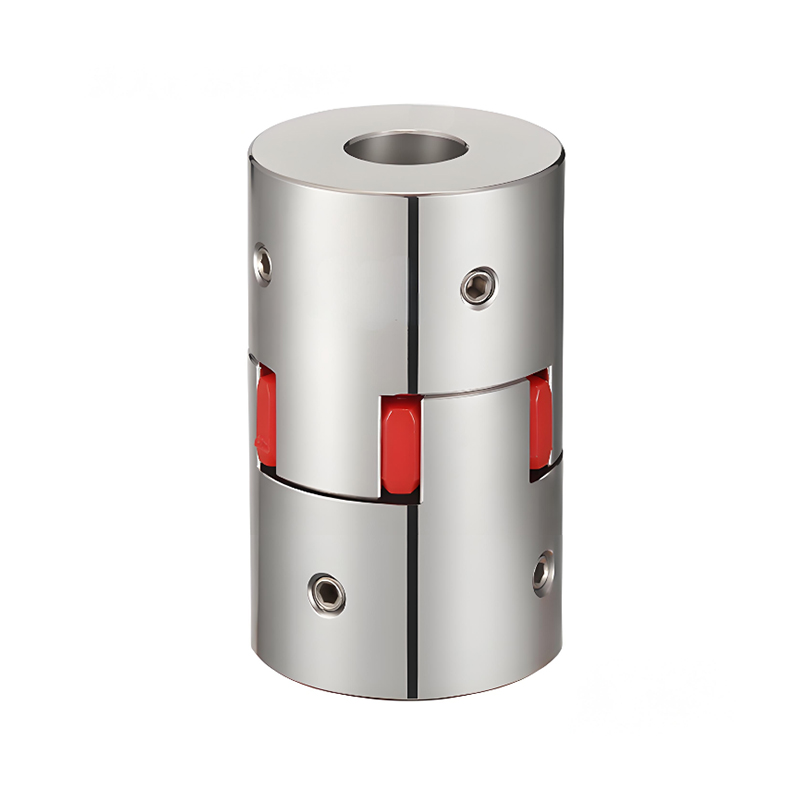

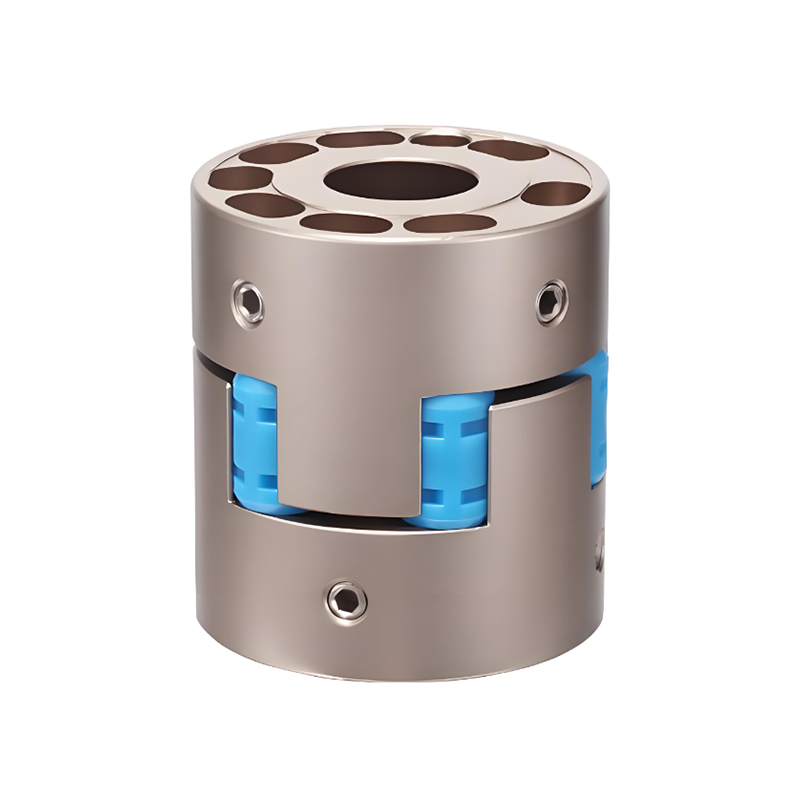

Structure de base de Accouplements araignées à mâchoires

Un accouplement à araignée à mâchoires se compose de deux moyeux métalliques et d'un élément araignée flexible positionné entre eux. Chaque moyeu comporte des mâchoires uniformément espacées qui s'emboîtent avec les lobes de l'araignée. Pendant le fonctionnement, le couple est transféré à travers l'araignée par compression plutôt que par contact direct métal sur métal.

Cette structure permet à l'accouplement de combiner la résistance des moyeux métalliques avec les propriétés d'amortissement des matériaux élastomères, créant ainsi une connexion flexible qui protège les équipements connectés des charges dynamiques.

Transmission du couple et chemin de charge

Dans les accouplements à mâchoires-araignées, le couple circule du moyeu d'entraînement vers les lobes de l'araignée, puis vers le moyeu mené. L'araignée fonctionne sous des forces de compression, ce qui réduit l'usure et prolonge la durée de vie par rapport aux conceptions en élastomère à base de cisaillement.

Étant donné que le chemin du couple est élastique, les changements brusques de charge sont partiellement absorbés par l'araignée. Cela réduit les contraintes maximales sur les arbres, les roulements et les boîtes de vitesses, en particulier lors du démarrage ou de l'inversion de charge.

Capacités de compensation de désalignement

Les accouplements à mâchoires sont conçus pour s'adapter aux types courants de désalignement d'arbre rencontrés dans les installations industrielles. L'araignée en élastomère fléchit légèrement pour absorber ces écarts sans imposer de forces excessives sur les composants connectés.

• Désalignement angulaire entre les axes d'arbre qui se croisent
• Désalignement parallèle dû au décalage de l'arbre
• Mouvement axial limité dû à la dilatation thermique

Cette flexibilité simplifie les exigences d'installation et prend en charge un fonctionnement stable à long terme dans les systèmes présentant une variation d'alignement modérée.

Amortissement des vibrations et absorption des chocs

L’un des principaux avantages des accouplements à mâchoires-araignées est leur capacité à amortir les vibrations. L'araignée en élastomère absorbe les oscillations de torsion et les charges de choc, réduisant ainsi le bruit et lissant la transmission de puissance.

Cet effet d'amortissement est particulièrement précieux dans les pompes, les convoyeurs et les machines générales où des charges cycliques ou un couple irrégulier peuvent avoir un impact négatif sur la stabilité du système et la durée de vie des composants.

Caractéristiques de conception à sécurité intégrée

Les accouplements à mâchoires sont souvent décrits comme étant à sécurité intégrée en raison de la manière dont les moyeux interagissent en cas de défaillance de l'araignée. En cas de dégradation ou de casse de l'araignée, les mâchoires peuvent s'emboîter mécaniquement, permettant une transmission de couple limitée.

Cette fonctionnalité offre la possibilité d'un arrêt contrôlé plutôt que d'une perte immédiate du variateur, ce qui est précieux dans les applications où un arrêt soudain pourrait entraîner des dommages supplémentaires ou des problèmes de sécurité.

Matériaux d'araignée et sélection de dureté

Les performances d'un accouplement à araignée à mâchoires dépendent fortement du matériau et de la dureté de l'élément araignée. Différentes formulations d'élastomères offrent différents niveaux de capacité de couple, d'amortissement et de flexibilité.

Les araignées en polyuréthane sont couramment utilisées en raison de leur équilibre entre résistance et élasticité, tandis que les araignées à base de caoutchouc sont sélectionnées lorsqu'un amortissement amélioré est requis.

Accouplements à mâchoires courbes pour les systèmes de contrôle de mouvement

Les accouplements à mâchoires incurvées sont une version raffinée des accouplements à mâchoires standard, dotés de profils de mâchoires profilés qui améliorent la répartition de la charge et réduisent la concentration des contraintes sur l'araignée. Cette conception prend en charge une transmission de couple plus fluide et un comportement de positionnement amélioré.

Dans les systèmes d'asservissement et de contrôle de mouvement, les accouplements à mâchoires courbes sont souvent choisis pour leurs caractéristiques de jeu réduit et leur flexibilité de torsion contrôlée, ce qui les rend adaptés à un mouvement précis mais amorti.

Domaines d'application typiques

Les accouplements à mâchoires et les accouplements à araignée à mâchoires sont utilisés dans un large éventail d'industries en raison de leur adaptabilité et de leur maintenance simple.

• Pompes et systèmes d'entraînement de convoyeurs
• Machines industrielles et de transformation générales
• Équipement alimentaire et d'emballage
• Applications de contrôle de mouvement servocommandé et léger

Qualité de fabrication et expérience des applications

Les performances fiables de l'accouplement à mâchoires dépendent d'un usinage précis du moyeu, d'une qualité constante de l'élastomère et de tolérances d'assemblage appropriées. La capacité de fabrication affecte directement l’équilibre, la concentricité et la durabilité à long terme.

Forte d'une vaste expérience dans les composants de transmission de puissance et les technologies de couplage, Jiangsu Rokang Heavy Industry Technology Co., Ltd. applique son expertise en ingénierie et en fabrication pour fournir des accouplements à mâchoires et des solutions d'accouplement à mâchoires courbes adaptées à une large gamme d'applications industrielles et de contrôle de mouvement.

Conclusion

Les accouplements à mâchoires, les accouplements à araignée à mâchoires et les accouplements à mâchoires courbes offrent une combinaison pratique de transmission de couple, d'amortissement des vibrations et de compensation du désalignement. Grâce à des matériaux d'araignée adaptables et à une conception structurelle éprouvée, ils fournissent des solutions fiables et flexibles pour de nombreux systèmes d'entraînement industriels. Leur simplicité, leurs caractéristiques de sécurité et leur polyvalence continuent d'en faire un choix courant dans la transmission de puissance moderne.
