Name: Type de pince d'accouplements d'arbre flexibles de mâchoire/araignée d'alliage d'aluminium de haute résistance d'oem de RSK-CPFC pour la Transmission de moteur
Rating: 5 (99 reviews)

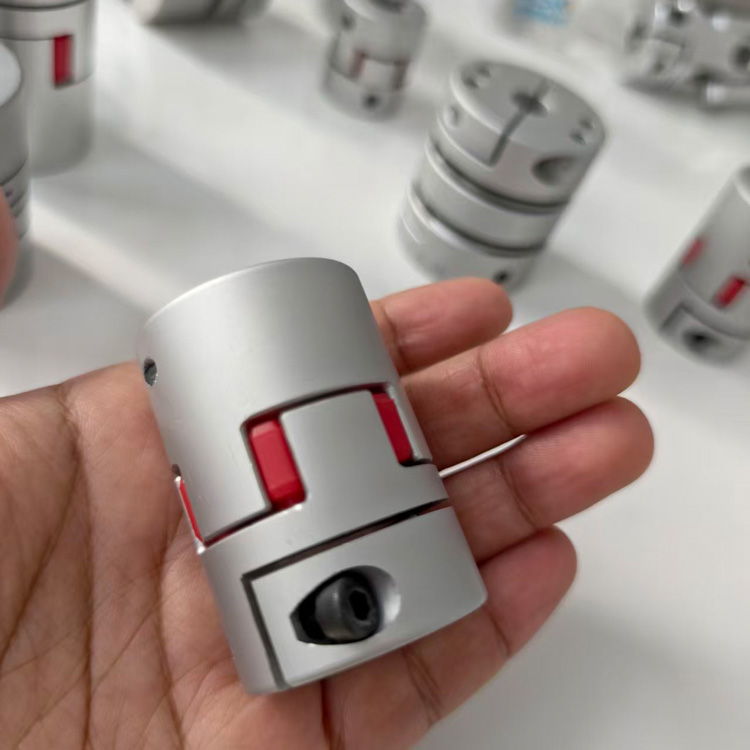

Spécification

> Le corps principal est en alliage d'aluminium à haute résistance

> Zéro jeu, adapté à la rotation avant et arrière

>Le colloïde est en polyuréthane, qui présente une bonne résistance à l'usure

> Résistance à l'huile et isolation électrique, le corps élastique central peut absorber les vibrations.

>Compenser les écarts radiaux, angulaires et axiaux

> Conception amovible pour une installation facile

>Méthode de serrage des vis de serrage

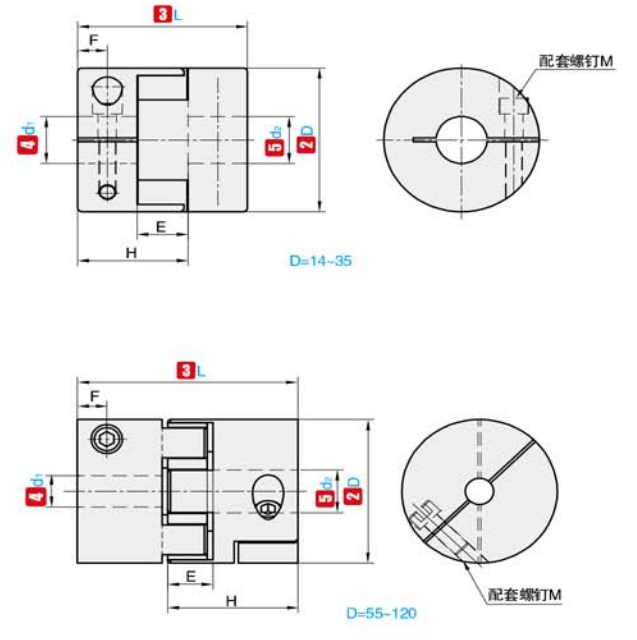

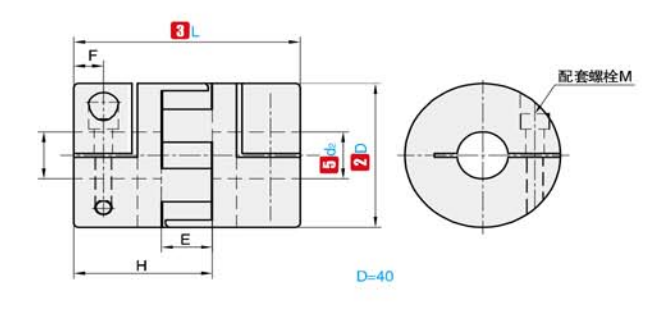

①NON.	②D	③L	④d₁⑤d₂ (Portée facultative)	E	F	H	M	Couple des vis de fixation (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9,525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NON.	②D	③L	Couple nominal	Excentricité autorisée	Déviation angulaire admissible	Déviation axiale admissible	Vitesse de rotation admissible	Rigidité d'inversion statique	Moment d'inertie	Poids
①NON.	②D	③L	（N·m）	（mm）	(°）	(mm)	(tr/min)	（N·m/rad）	（kg·m²）	（g）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Description

L'accouplement d'arbre flexible RSK Jaw/Spider est un produit de transmission qui combine une technologie innovante et un excellent savoir-faire. Son corps principal est fabriqué en alliage d'aluminium de haute qualité et est tourné, fraisé et broché avec précision, puis traité thermiquement dans son ensemble, assurant l'équilibre parfait entre haute résistance et légèreté.

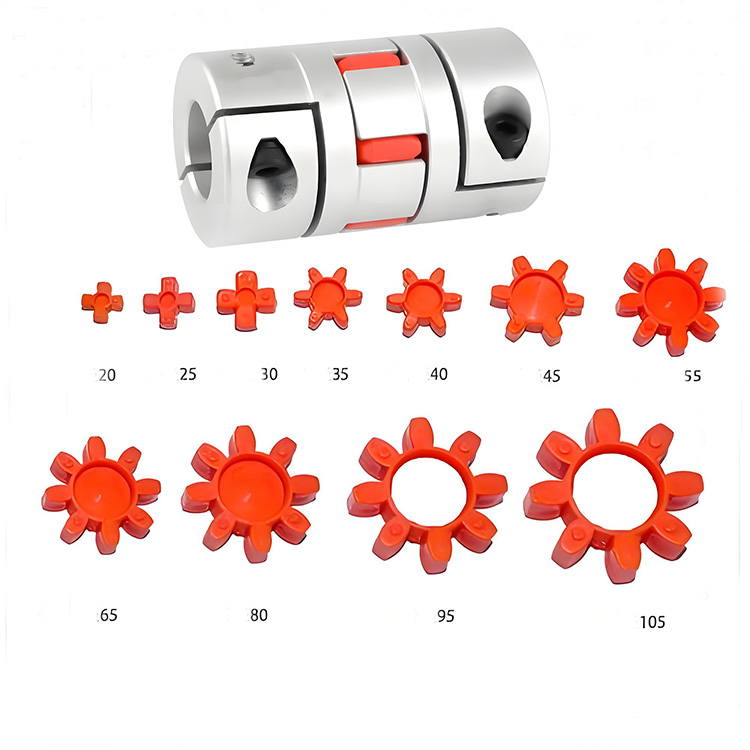

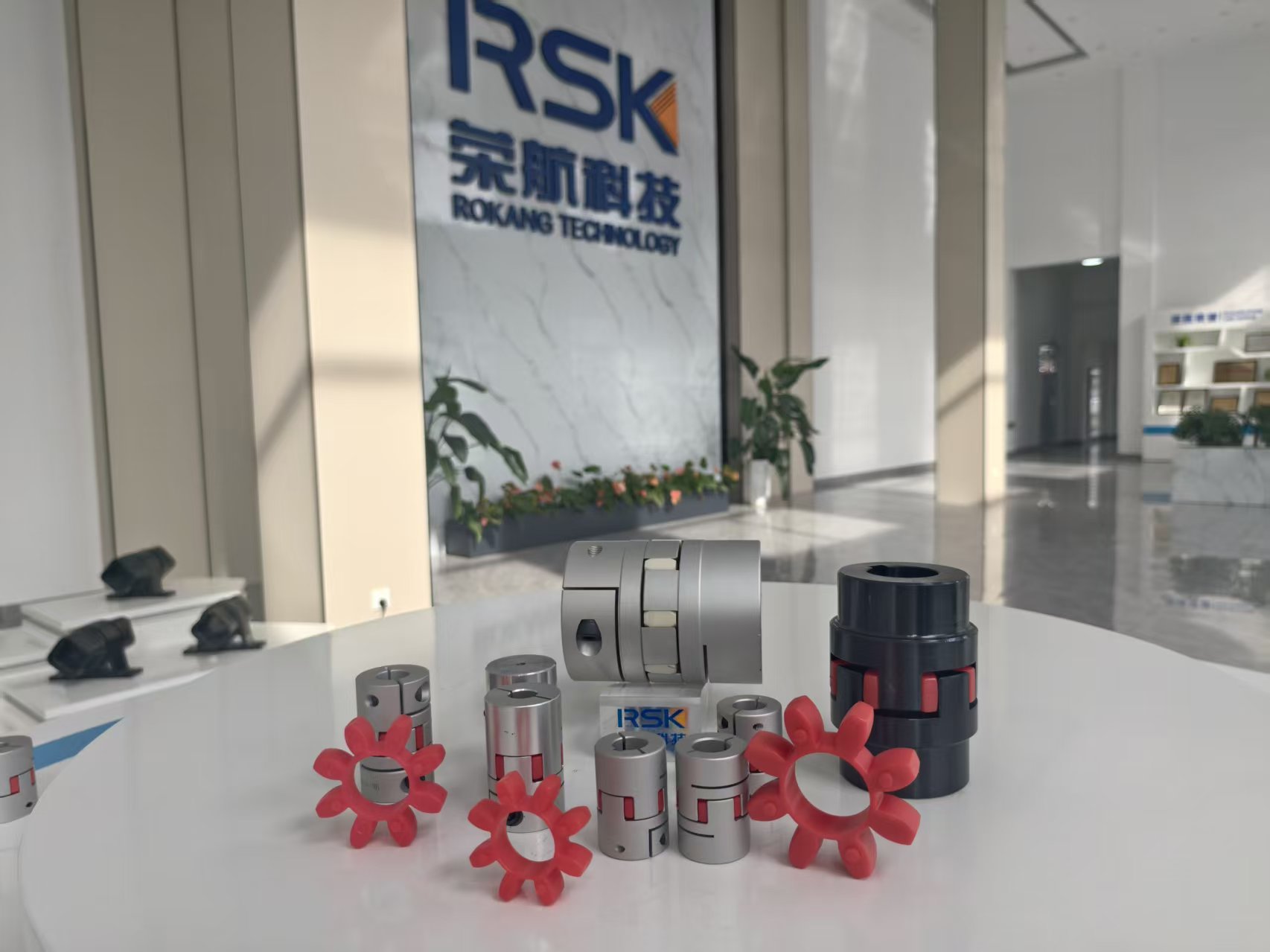

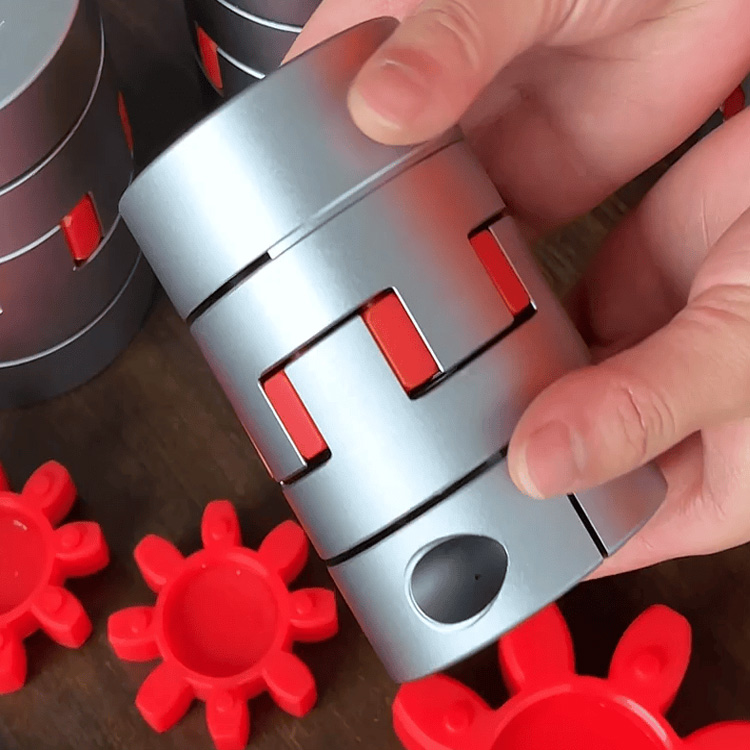

La structure centrale de cet accouplement consiste à intégrer avec précision l'anneau élastique en forme de fleur de prunier entre les griffes des deux demi-accouplements. Pendant le fonctionnement, la puissance est transmise efficacement grâce à l'extrusion serrée des griffes et de l'anneau élastique. Dans le même temps, l'excellente capacité de déformation flexible de l'anneau flexible est utilisée pour compenser facilement le décalage relatif entre les deux arbres, obtenant ainsi d'excellents effets d'amortissement et de tampon des vibrations, et réduisant efficacement les vibrations et le bruit pendant le fonctionnement de l'équipement.

L'accouplement d'arbre flexible Jaw/Spider est de conception unique et les pétales supportent uniquement une pression pour éviter les moments de flexion, ce qui améliore considérablement la capacité de charge et la fiabilité. Il possède d'excellentes capacités de compensation axiale, radiale et angulaire et peut s'adapter à diverses conditions de travail complexes. Dans le même temps, l'accouplement a de bonnes performances d'isolation électrique et ne nécessite pas de lubrification, ce qui réduit considérablement la charge de travail de maintenance et peut fonctionner de manière stable pendant une longue période. De plus, il présente une structure compacte, de petites dimensions radiales et un faible moment d'inertie, ce qui le rend particulièrement adapté aux vitesses moyennes et élevées, aux démarrages et arrêts fréquents, à l'alternance de rotation avant et arrière et aux systèmes d'arbres de transmission ayant des exigences de fiabilité strictes. Qu'il s'agisse de machines-outils CNC, de servomoteurs ou de domaines de machines de précision tels que le textile et l'emballage, ils peuvent démontrer d'excellentes performances et fournir une solide garantie pour le fonctionnement efficace et stable de votre équipement.
