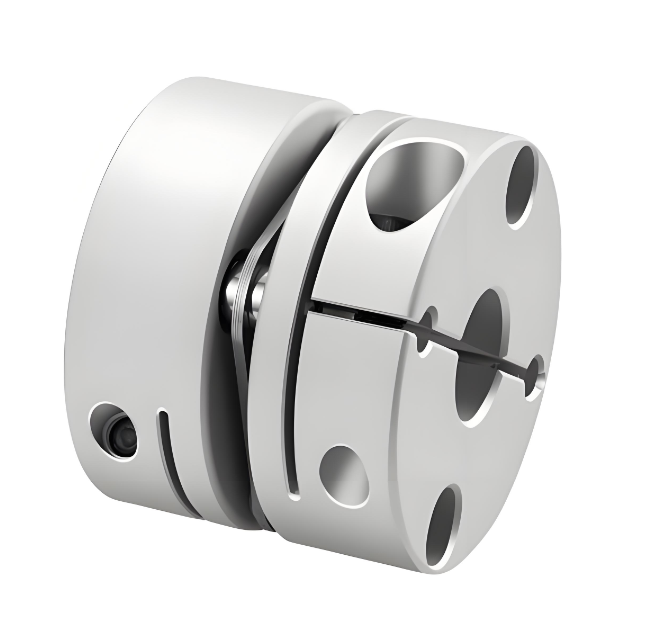

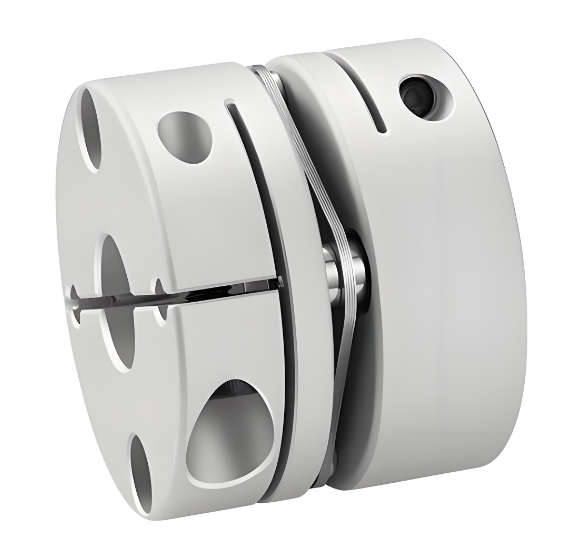

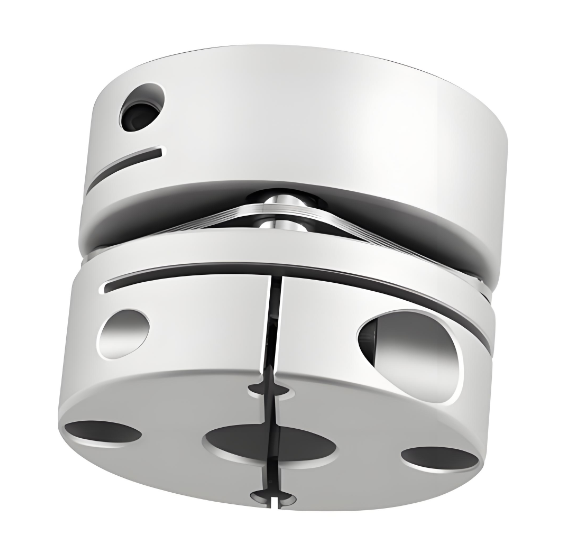

Type de serrage de couplage à diaphragme unique en acier inoxydable, alliage d'aluminium haute résistance RSK-CPS

Type de serrage de couplage à diaphragme unique en acier inoxydable, alliage d'aluminium haute résistance RSK-CPS

Contactez-nous
  • Spécification
  • Décrire
Spécification



> Le manchon d'arbre est en alliage d'aluminium à haute résistance

> Le diaphragme est en acier inoxydable 304

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre, peut effectuer un contrôle de haute précision

> Conçu spécifiquement pour les servomoteurs, moteurs pas à pas

> Faible inertie, adaptée au fonctionnement à grande vitesse

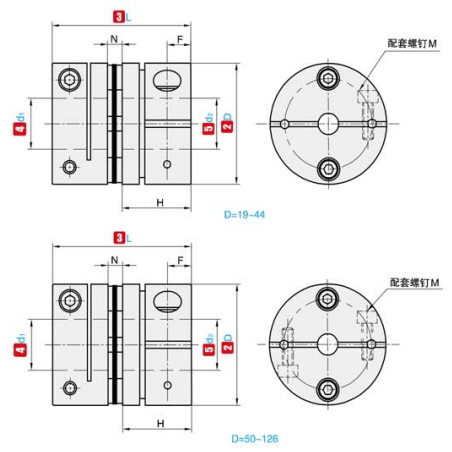

①NON. ②D ③L ④d₁ ⑤d₂ Plage optionnelle N F H M Couple de serrage des vis (N ·m)
RSK-CPS


19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
26 26 3 4 5 6 6,35 7 8 9 9.525 10 11 12 14 2.6 3.9 11.65 M3 1.2
32 28 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 3.5 3.85 12.25 M3 1.2
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16 3.5 4.5 14.25 M4 2.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.9 M4 2.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 14.9 M4 2.5
56 45 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 5.5 6.4 19.75 M5 5
68 53 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 6.3 7.7 23.35 M6 8
82 68 17 18 19 20 22 24 25 28 30 32 35 38 40 42 8.0 9.7 30 M8 20

①NON. ②D ③L Couple nominal
(N ·m) 		Excentricité admissible
(mm) 		Déviation admissible
(°) 		Déviation axiale admissible
(mm) 		Vitesse autorisée
(tr/min) 		Rigidité d'inversion statique
(N ·m/rad) 		Moment d'inertie Poids
(g)
RSK-CPS 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 11
26 26 1.5 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
32 28 2 0.1 1 ±0,18 10000 5700 7,1×10⁻⁶ 46
34 32 3 0.1 1 ±0,18 10000 8100 8,0×10⁻⁶ 55
39 34.5 6 0.1 1 ±0,23 10000 18000 2,2 × 10⁻⁵ 81
44 34.5 9 0.1 1 ±0,27 10000 20000 2,8 × 10⁻⁵ 99
56 45 25 0.1 1 ±0,36 10000 50000 1,2×10⁻⁴ 217
68 53 60 0.1 1 ±0,4 9000 70000 1,5×10⁻⁴ 348
82 68 80 0.1 1 ±0,5 8000 140000 1,8×10⁻⁴ 689
