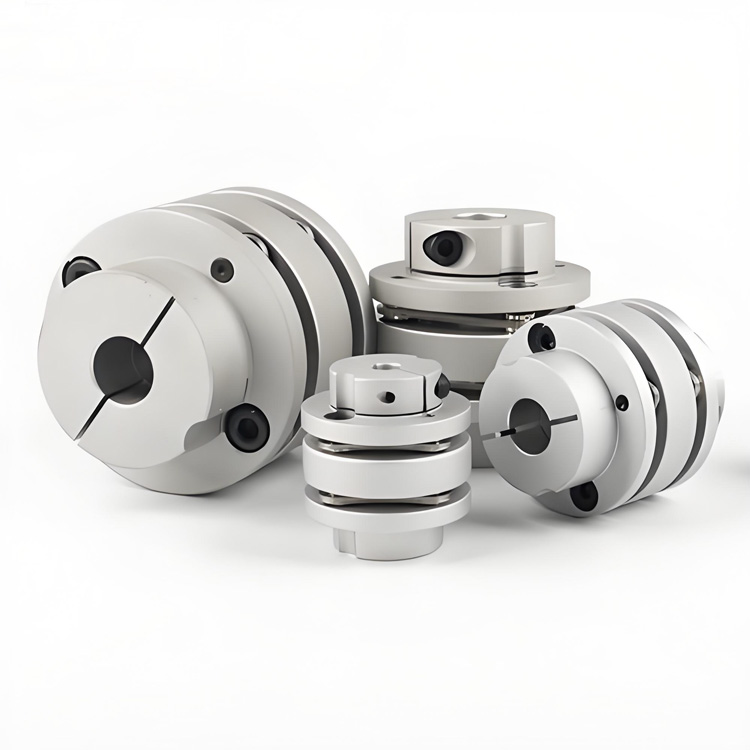

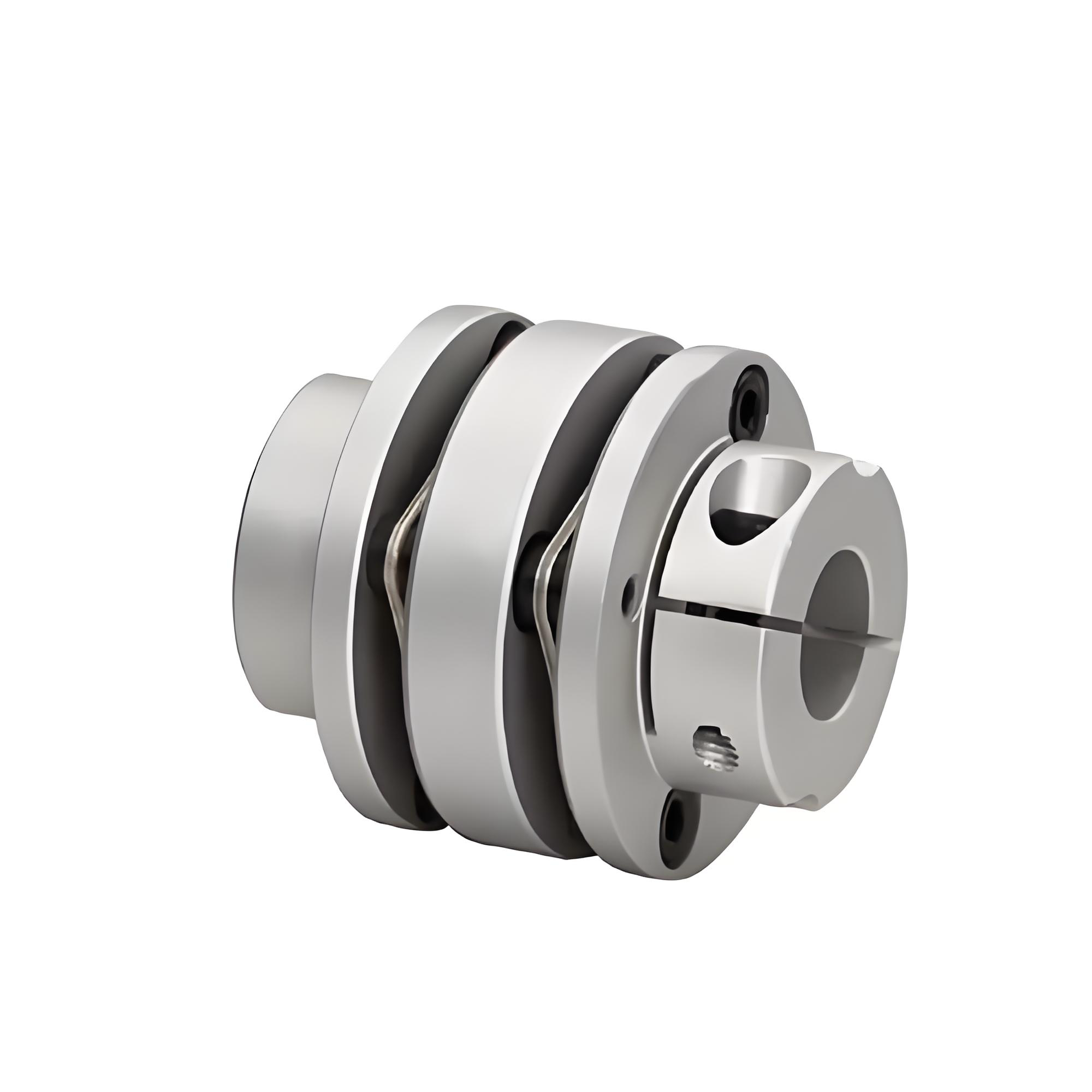

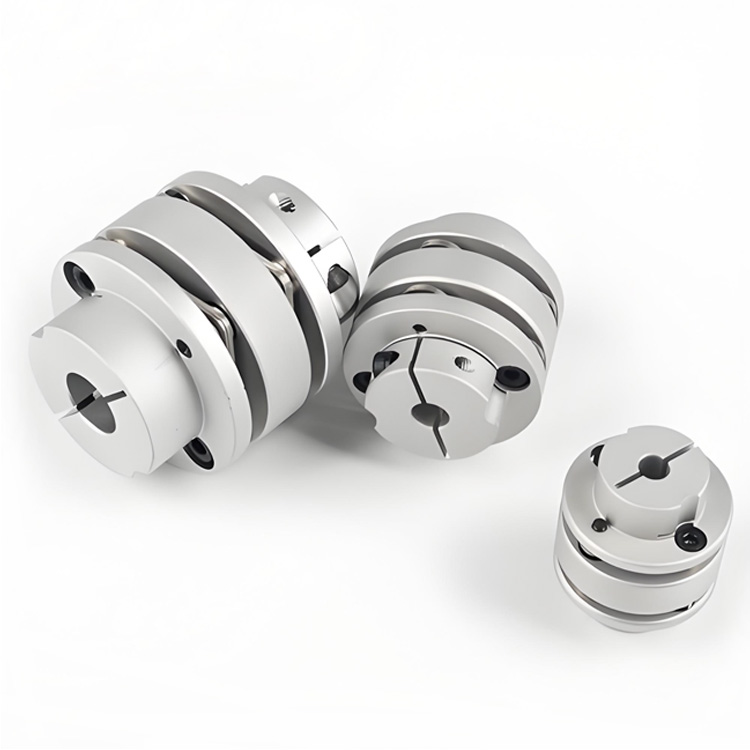

Type de pince d'accouplement d'arbre étagé à Double diaphragme en alliage d'aluminium Flexible haute Performance RSK-CPLT utilisé pour les machines électriques

Type de pince d'accouplement d'arbre étagé à Double diaphragme en alliage d'aluminium Flexible haute Performance RSK-CPLT utilisé pour les machines électriques

Contactez-nous
  • Spécification
  • Décrire
Spécification

> Manchon d'arbre en alliage d'aluminium haute résistance

>Le diaphragme est en acier inoxydable 304

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre, peut effectuer un contrôle de haute précision

> Conçu pour les servomoteurs et les moteurs pas à pas

>La connexion sans espace entre l'arbre et le manchon d'arbre convient à la rotation avant et arrière

>Faible inertie, adaptée au fonctionnement à grande vitesse

>Méthode de serrage des vis de serrage

①NON. ②D ③L ④d₁  ⑤d₂ Plage facultative D₂ E N D1 H M Couple de serrage des vis
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NON. ②D ③L Couple nominal
(N ·m) 		Excentricité admissible
(mm) 		Déviation admissible
(°) 		Déviation axiale admissible
(mm) 		Vitesse autorisée
(tr/min) 		Rigidité d'inversion statique
(N ·m/rad) 		Moment d'inertie
(kg ·m²) 		Poids
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7 × 10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
