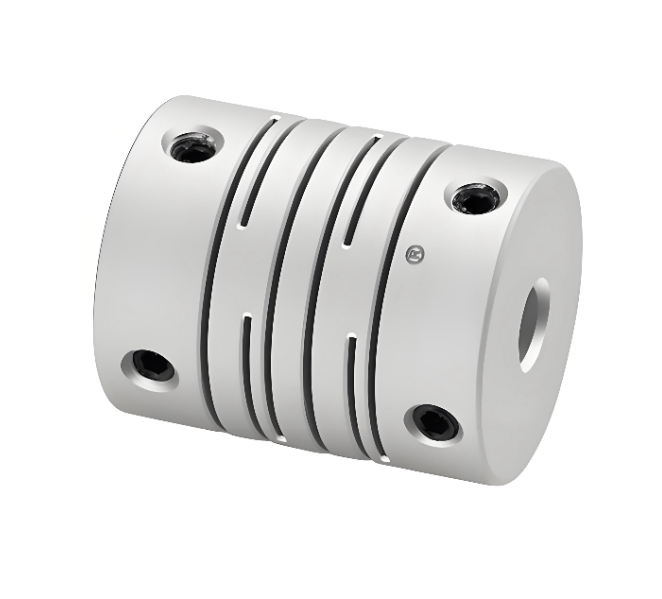

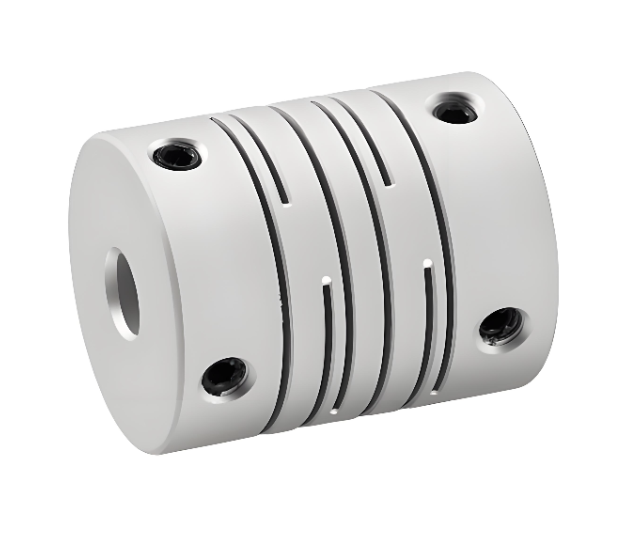

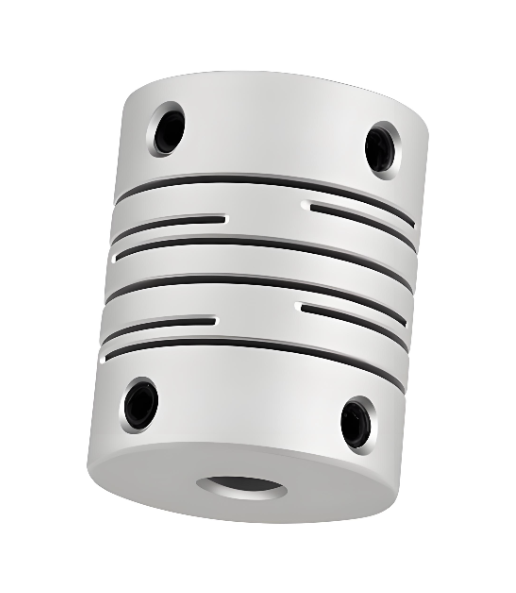

Spécification

> Structure intégrée, utilisation globale d'un matériau en alliage d'aluminium à haute résistance

> L'élasticité compense les écarts radiaux, angulaires et axiaux

> La connexion sans espace entre l'arbre et le manchon d'arbre convient à la rotation avant et arrière

> Spécialement conçu pour l'encodeur et le micro moteur

>Méthode de serrage de la vis de positionnement

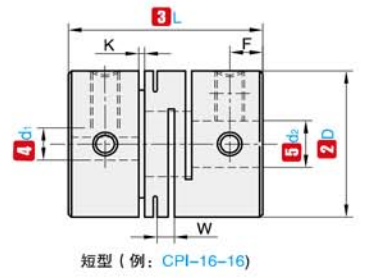

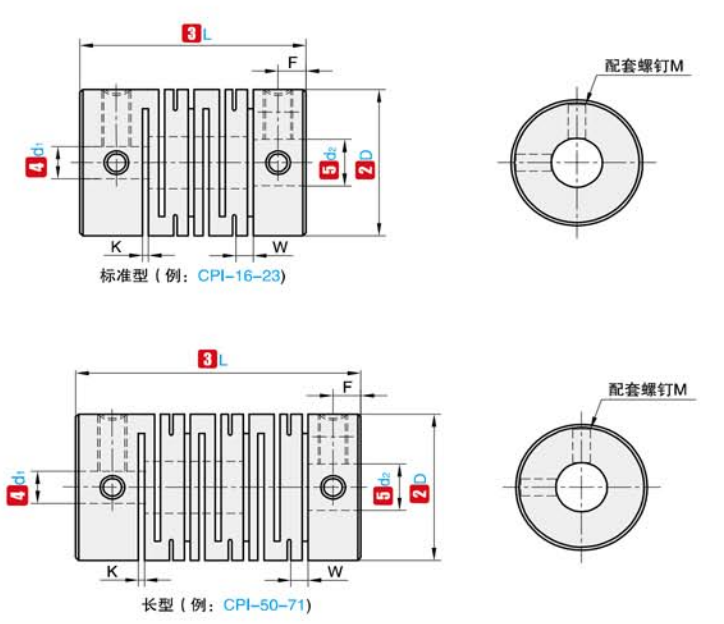

nom de code	D	L	Diamètre intérieur standard (mm)	K	W	F	M	Couple de serrage (N.m)
RSK-IPC	12	18.5	2 3 4 5 6	0.55	1.2	2.5	M3	1.2
	16	18	3 4 5 6 6h35	0.55	1.3	3.0	M3	1.2
	16	23	4 5 6 6h35	0.55	1.3	3.0	M3	1.2
	20	20	4 5 6 6h35 7 8 10	0.55	1.4	3.6	M4	2.5
	20	26	4 5 6 6h35 7 8 10	0.55	1.4	3.6	M4	2.5
	25	25	4 5 6 6h35 7 8 9 9.525 10 11 12	0.6	1.7	4.0	M4	2.5
	25	31	5 6 6,35 8 9 9,525 10 11 12	0.6	1.8	3.6	M4	2.5
	32	32	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	6.0	M5	5
	32	41	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	4.3	M5	5
	40	56	8 10 11 12 12,7 14 15 16 17 18 19 20	0.8	2.3	6.0	M6	8
Remarque : les trous intérieurs aux deux extrémités de l'accouplement peuvent être librement combinés avec les diamètres intérieurs minimum et maximum. Les tailles de diamètre intérieur indiquées dans le tableau sont uniquement à titre de référence. Le diamètre du trou requis par le client est également à titre de référence uniquement. Pour le diamètre de trou souhaité par le client, veuillez nous contacter.

Nom de code	D	L	Couple nominal (N.m)	Autoriser le biais (mm)	Autoriser l'inclinaison (∠°)	Autoriser la déviation axiale (mm)	Autoriser le régime	Rigidité statique en torsion (N.m/rad)	Moment d'inertie (N.m)	Poids (g)
RSK-IPC	12	18.5	0.75	0.1	1.5	±0,20	30000	31	8,3x10 ^-8	3.7
	16	18	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	6
	16	23	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	8.1
	20	20	1.6	0.15	1.5	±0,20	24000	80	3,3x10 ^-7	10
	20	26	1.6	0.15	1.5	±0,20	19000	109	9,0x10 ^-7	12
	25	25	3	0.15	1.5	±0,20	19000	109	9,0x10 ^-7	15
	25	31	3	0.15	1.5	±0,20	15000	165	2,2x10 ^-6	23
	32	32	6	0.15	1.5	±0,20	15000	165	2,6x10 ^-6	27
	32	41	6	0.15	1.5	±0,20	12000	270	8,0x10 ^-6	50
	38	41	9.5	0.2	1.5	±0,20	12000	270	9,6x10 ^-6	60
	40	56	15	0.2	1.5	±0,20	9400	344	3,1x10 ^-5	135
Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.
