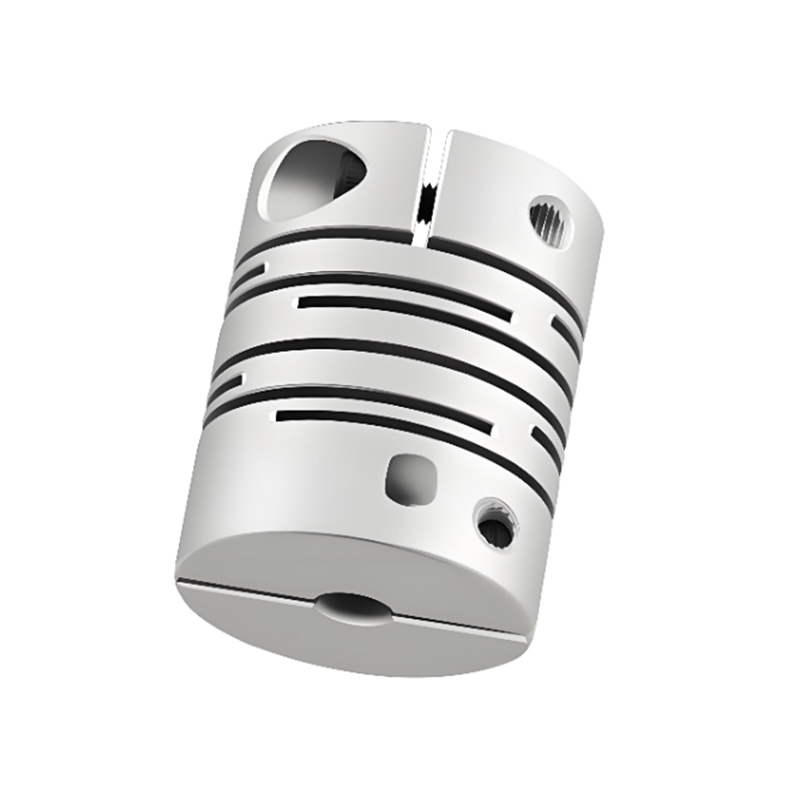

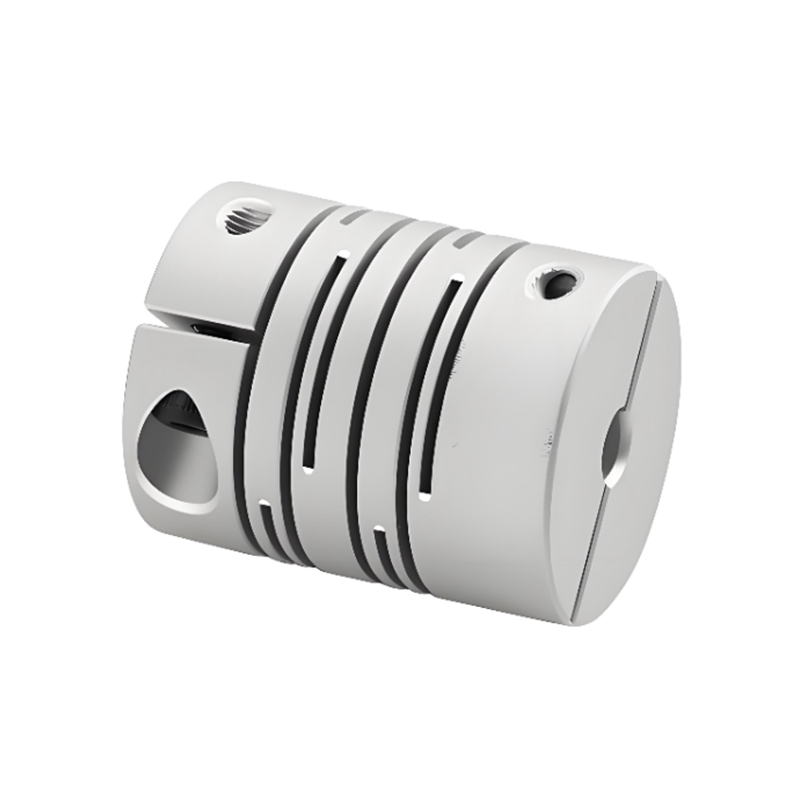

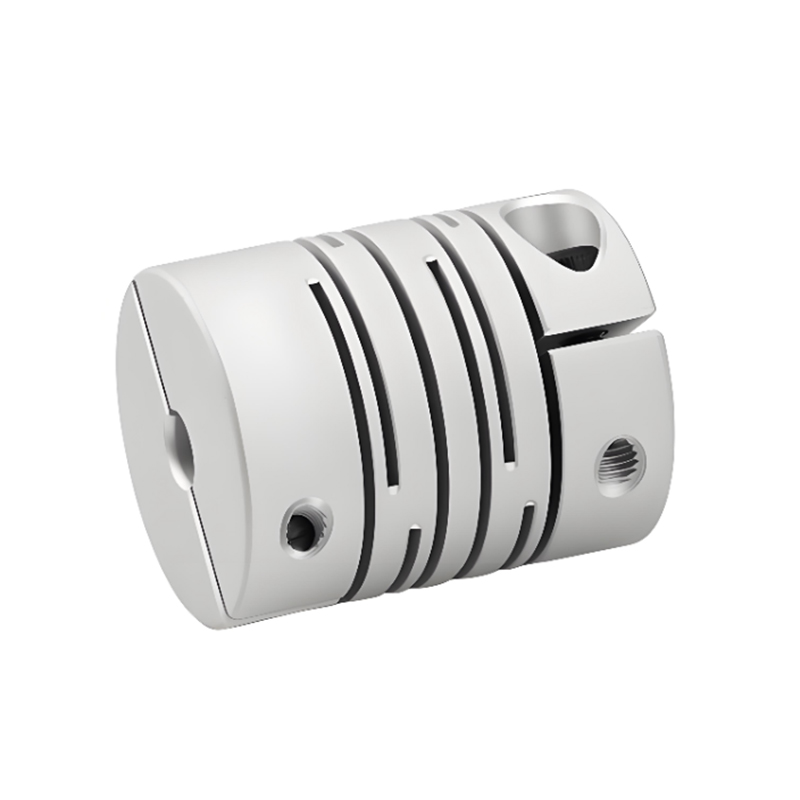

Spécification

> Structure intégrée, utilisation globale d'un matériau en alliage d'aluminium à haute résistance

> L'élasticité compense les écarts radiaux, angulaires et axiaux

> La connexion sans espace entre l'arbre et le manchon d'arbre convient à la rotation avant et arrière

> Spécialement conçu pour l'encodeur et le micro moteur

>Type de pince

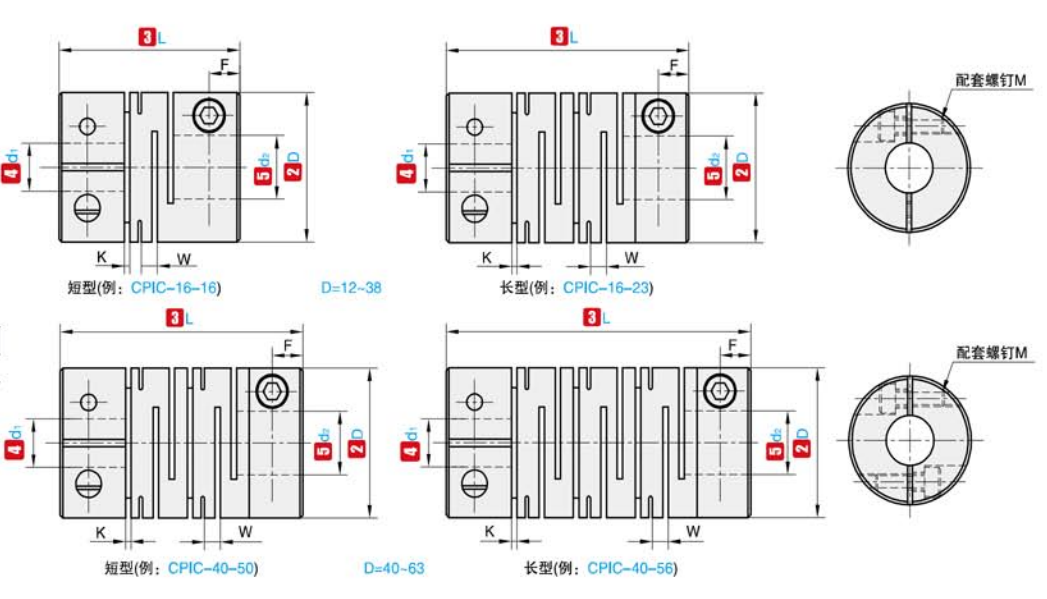

nom de code	D	L	Diamètre intérieur standard (mm)	E	F	H	M	Couple de serrage (N.m)
RSK-CPIC	12	18.5	2 3 4 5 6	0.55	1.3	2.5	M2.5	0.8
	16	18	3 4 5 6 6h35	0.55	1.4	3.18	M2.5	0.8
	16	23	3 4 5 6 6h35	0.55	1.4	3.18	M2.5	0.8
	20	20	4 5 6 6h35 7 8 10	0.55	1.5	3.75	M2.5	0.8
	20	26	4 5 6 6h35 7 8 10	0.55	1.5	3.75	M3	1.2
	25	25	5 6 6,35 7 8 9 9,525 10 11 12	0.6	1.7	4.84	M3	1.2
	25	31	5 6 6,35 7 8 9 9,525 10 11 12	0.6	1.8	4.46	M3	1.2
	32	32	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	5.3	M4	2.5
	32	41	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	6.6	M4	2.5
	40	56	8 10 11 12 12,7 14 15 16 17 18 19 20	0.8	2.7	8	M5	5
Remarque : les trous intérieurs aux deux extrémités de l'accouplement peuvent être librement combinés avec les diamètres intérieurs minimum et maximum. Les tailles de diamètre intérieur indiquées dans le tableau sont uniquement à titre de référence. Le diamètre du trou requis par le client est également à titre de référence uniquement. Pour le diamètre de trou souhaité par le client, veuillez nous contacter.

Nom de code	D	L	Couple nominal (N.m)	Autoriser le biais (mm)	Autoriser l'inclinaison (∠°)	Autoriser la déviation axiale (mm)	Autoriser le régime	Rigidité statique en torsion (N.m/rad)	Moment d'inertie (N.m)	Poids (g)
RSK-CPIC	12	18.5	0.5	0.1	1.5	±0,20	10000	32	7,6x10 ^-8	4.8
	16	18	0.5	0.1	1.5	±0,20	10000	44	2,4x10 ^-7	8
	16	23	0.5	0.1	1.5	±0,20	9500	44	3,4x10 ^-7	9.3
	20	20	1	0.1	1.5	±0,20	7600	110	8,8x10 ^-6	14
	20	26	1	0.1	1.5	±0,20	7600	100	9,1x10 ^-6	16.5
	25	25	2	0.15	1.5	±0,20	6100	165	2,3x10 ^-6	26
	25	31	2	0.15	1.5	±0,20	6100	165	2,6x10 ^-6	29
	32	32	4	0.15	1.5	±0,20	5000	228	8,8x10 ^-6	56
	32	41	4	0.15	1.5	±0,20	5000	228	9,7x10 ^-6	65
	40	56	8	0.2	1.5	±0,20	5800	340	3,3x10 ^-5	142
Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.
