Vente en gros Type de pince d'accouplement d'arbre de ligne parallèle en acier inoxydable haute résistance RSK-CPPCG

Accueil / Produits / Accouplements servo / Accouplements de poutres / Type de pince d'accouplement d'arbre de ligne parallèle en acier inoxydable haute résistance RSK-CPPCG

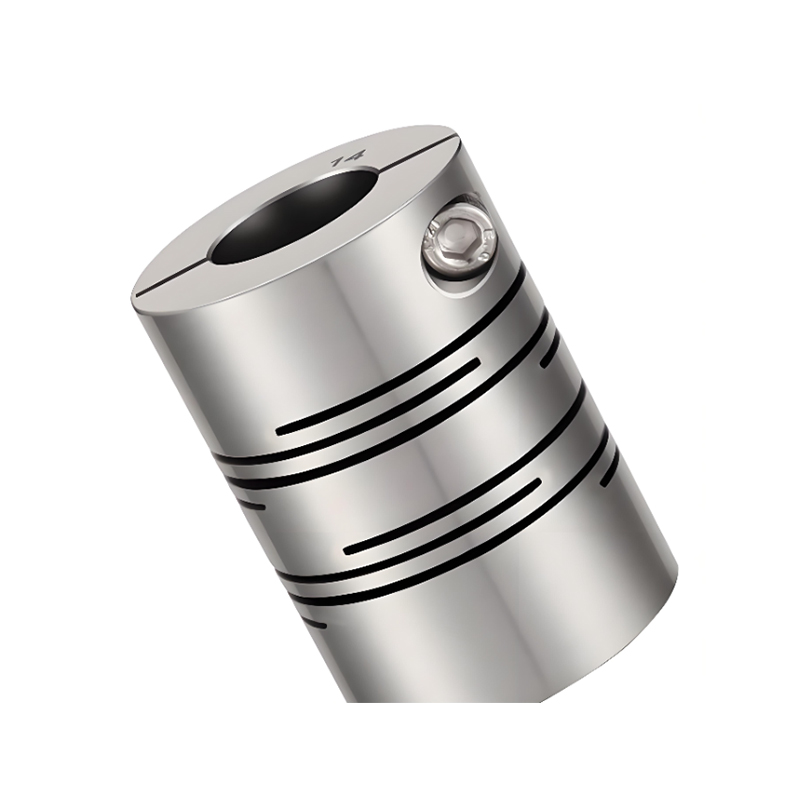

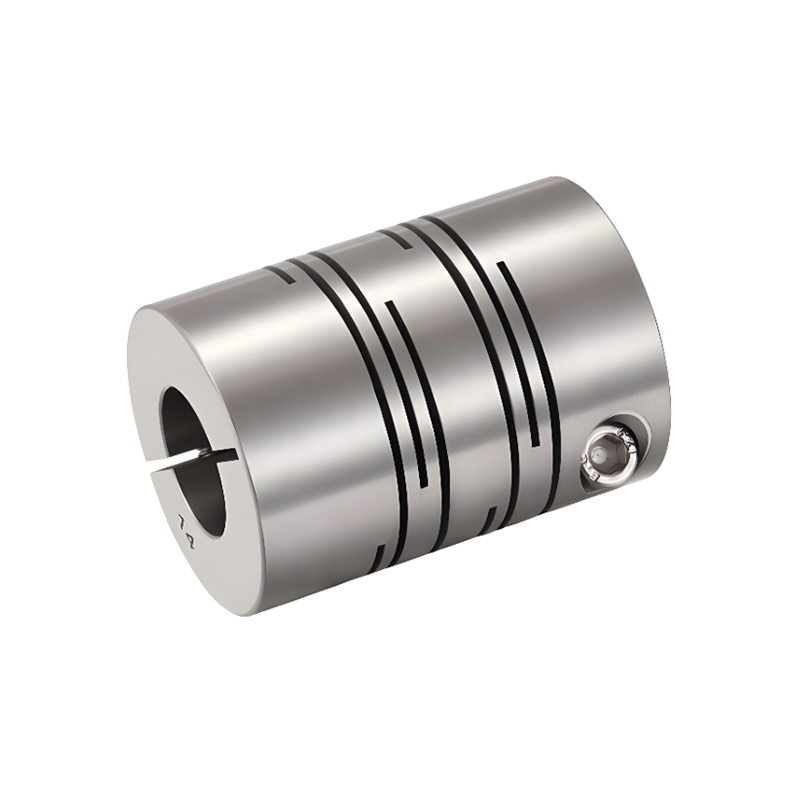

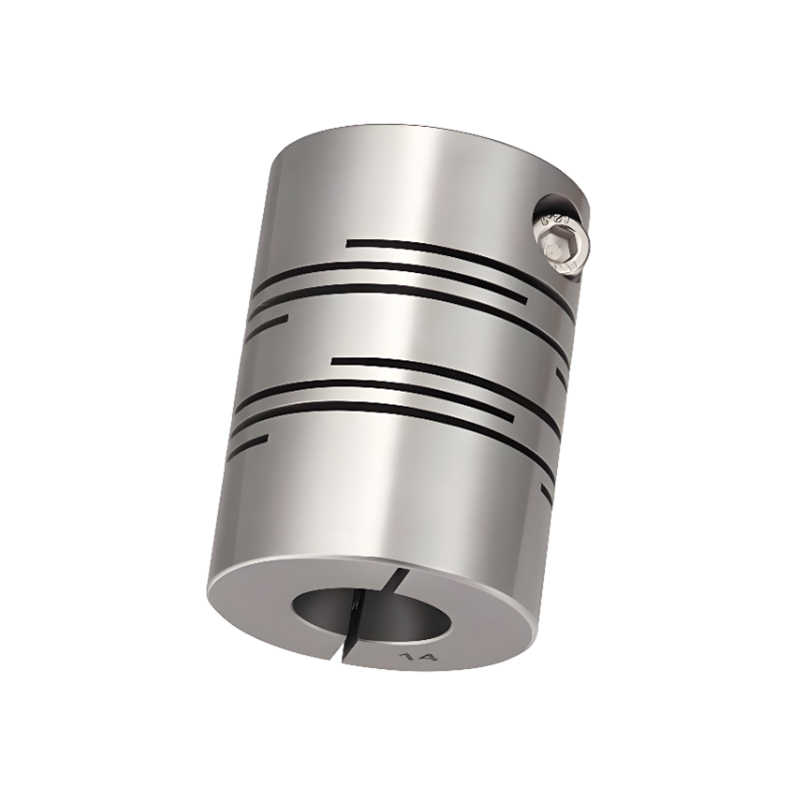

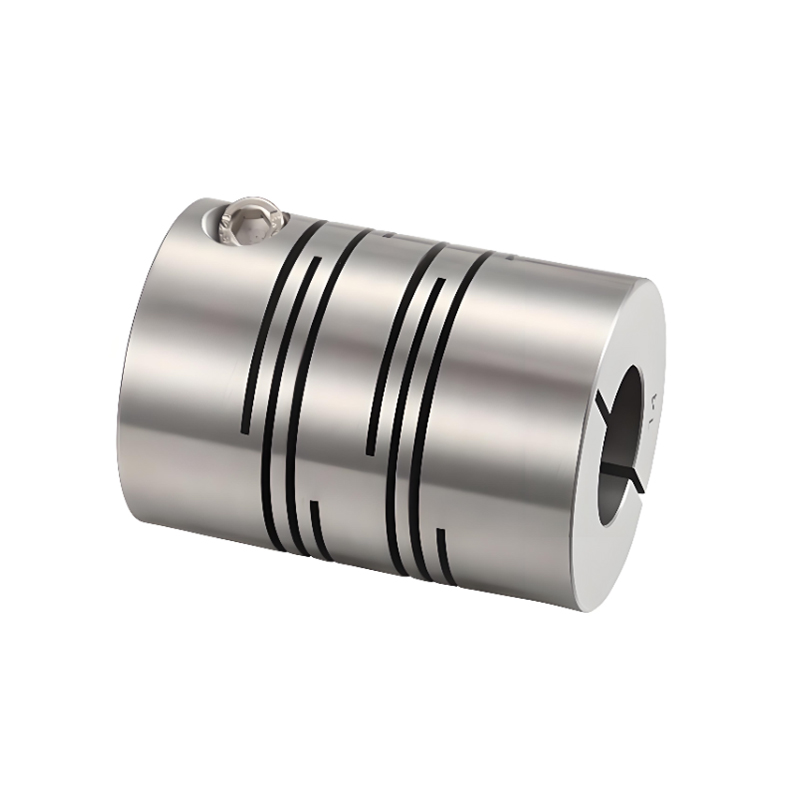

Type de pince d'accouplement d'arbre de ligne parallèle en acier inoxydable haute résistance RSK-CPPCG

Type de pince d'accouplement d'arbre de ligne parallèle en acier inoxydable haute résistance RSK-CPPCG

Contactez-nous
  • Spécification
  • Description
Spécification

>Structure intégrée, en acier inoxydable 304

> Le colloïde peut absorber les vibrations, les désalignements parallèles et angulaires et le jeu d'extrémité de l'arbre.

> Zéro jeu, adapté à la marche arrière

>Pour encodeur / moteur pas à pas

>Type de pince

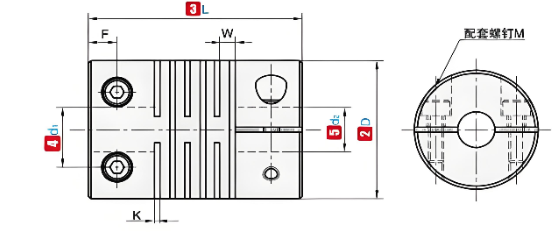

Nom de code

D

L

Diamètre intérieur standard (mm)

K

W

F

M

Couple de serrage (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6h35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Remarque : les trous intérieurs aux deux extrémités de l'accouplement peuvent être librement combinés avec les diamètres intérieurs minimum et maximum. Les tailles de diamètre intérieur indiquées dans le tableau sont uniquement à titre de référence. Le diamètre du trou requis par le client est également à titre de référence uniquement. Pour le diamètre de trou souhaité par le client, veuillez nous contacter.

Nom de code

D

L

Couple nominal (N.m)

Autoriser le biais (mm)

Autoriser l'inclinaison (∠°)

Autoriser la déviation axiale (mm)

Autoriser le régime

Rigidité statique en torsion (N.m/rad)

Moment d'inertie (N.m)

Poids (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 -5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 -5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 -5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 -5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 -4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 -4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 -4

358

Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.
