Accouplements à membrane haute vitesse Fabricants

Rôle de Accouplements à membrane haute vitesse dans la transmission de puissance de précision

Les accouplements à membrane haute vitesse sont conçus pour les équipements rotatifs où la précision, la stabilité et la fiabilité sont essentielles. Contrairement aux accouplements lubrifiés, ce type d'accouplement repose sur de minces diaphragmes métalliques pour transmettre le couple sans contact physique entre les pièces mobiles. Le résultat est une connexion sans jeu et sans usure qui fonctionne de manière constante sous des vitesses de rotation élevées et des conditions de fonctionnement exigeantes.

Dans des secteurs tels que la production d'électricité, le traitement pétrochimique et la fabrication de pointe, les accouplements à membrane sont souvent sélectionnés pour les turbomachines en raison de leur comportement prévisible, de leur faible inertie et de leur capacité à protéger les équipements sensibles des contraintes induites par un désalignement.

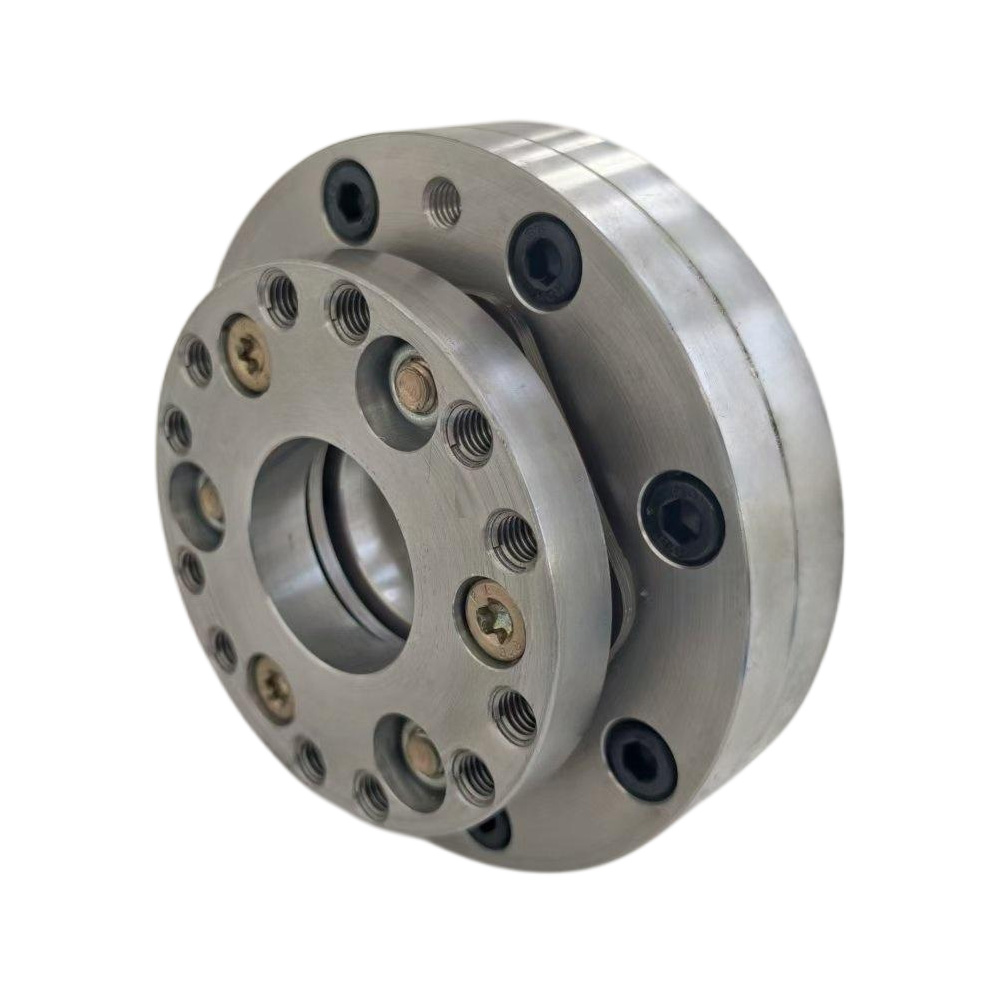

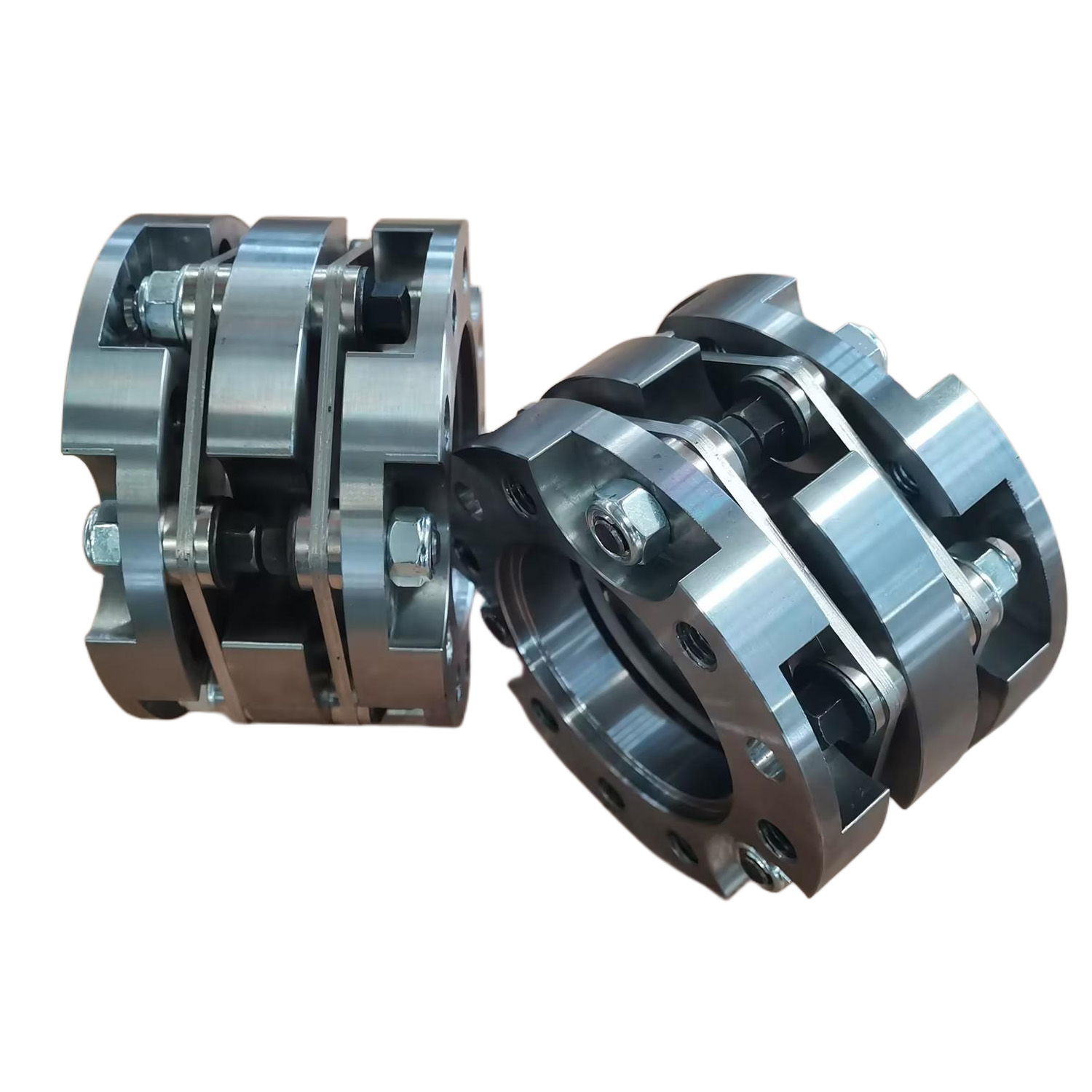

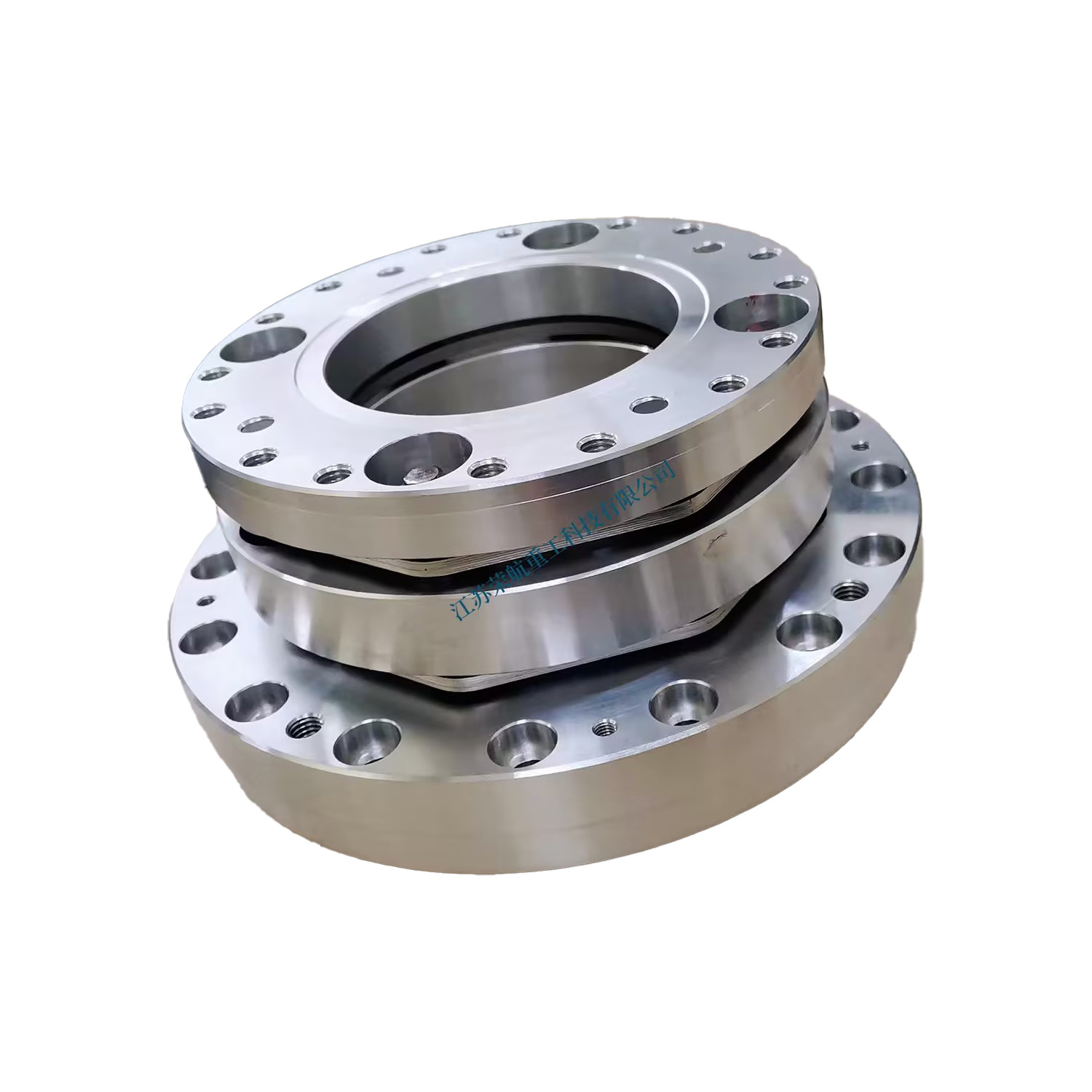

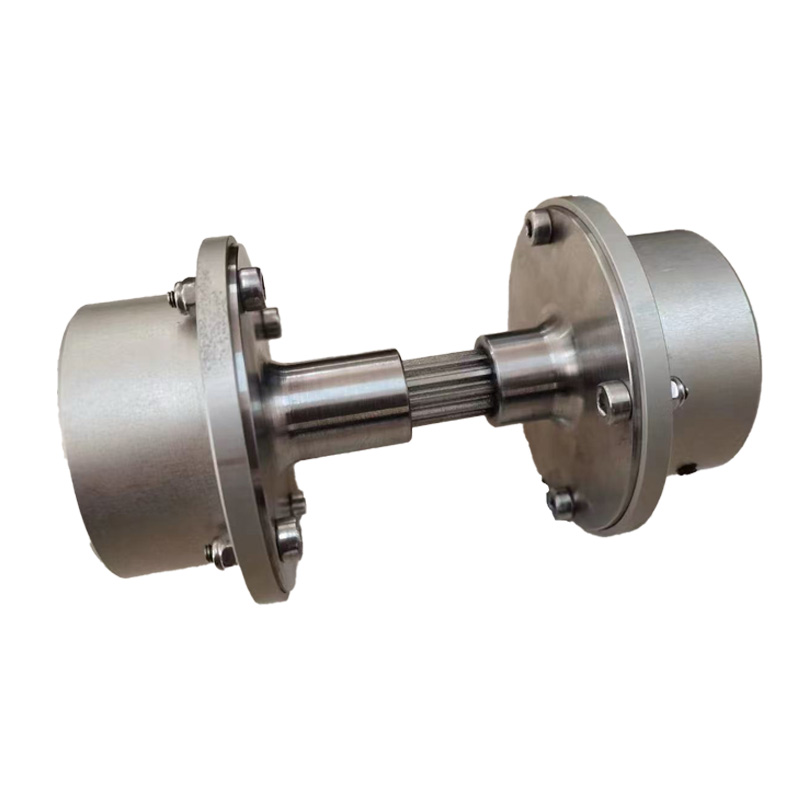

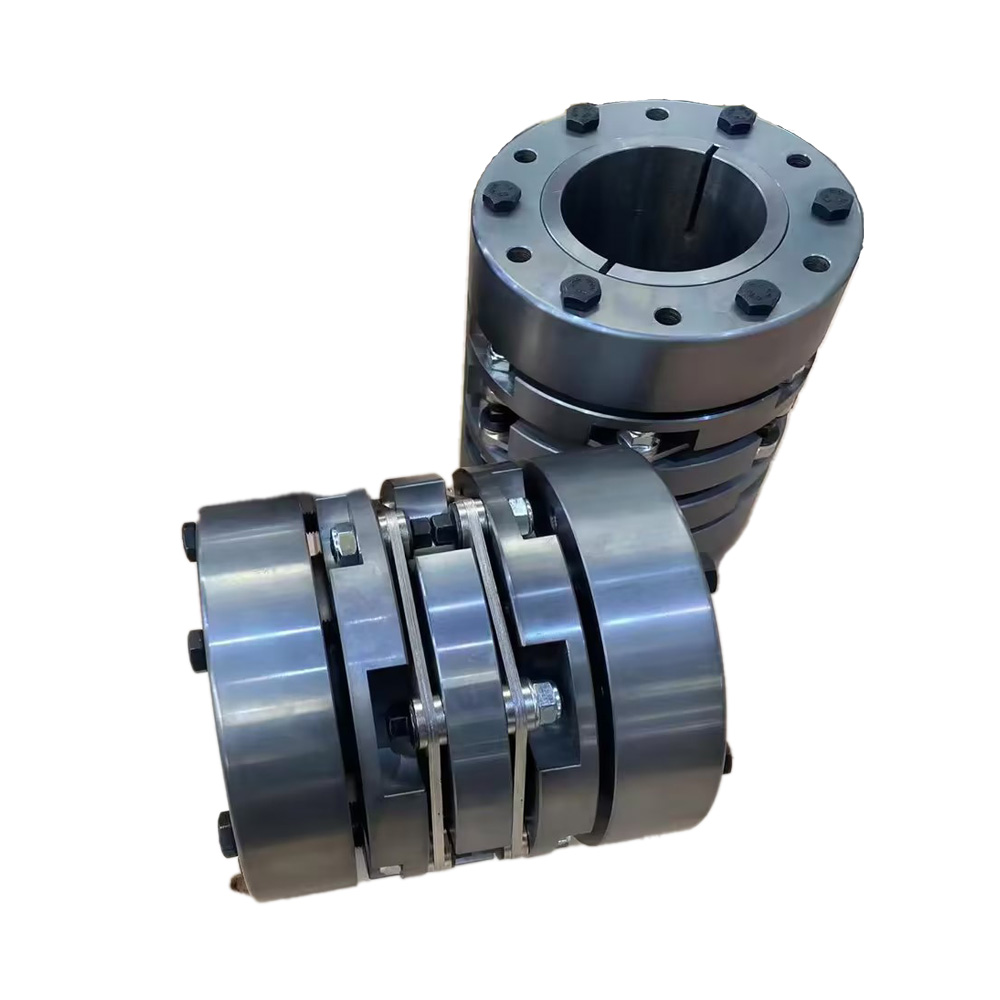

Conception structurelle d'accouplements à membrane haute vitesse

L'élément central d'un accouplement à membrane haute vitesse est constitué d'un ou plusieurs diaphragmes métalliques flexibles, généralement fabriqués à partir d'alliages à haute résistance. Ces diaphragmes sont reliés entre des brides ou des moyeux montés sur chaque arbre. Le couple est transmis par déformation élastique du diaphragme plutôt que par contact glissant ou roulant.

De nombreuses conceptions séparent les chemins de charge des diamètres intérieur et extérieur, permettant au couple de circuler en douceur à travers le diaphragme tout en réduisant les contraintes localisées. Cette disposition structurelle minimise également le risque de corrosion par contact, qui constitue un problème courant dans les assemblages rotatifs à grande vitesse.

Transmission de couple sans jeu

Les accouplements à membrane haute vitesse transmettent le couple par déformation élastique pure du matériau de la membrane. Lorsque le couple entre par le diamètre extérieur du diaphragme, il traverse l'élément flexible et sort par le diamètre intérieur relié au moyeu opposé.

Puisqu’il n’y a pas de jeu ni d’engagement des dents, le transfert de couple s’effectue sans jeu. Cette caractéristique est particulièrement importante dans les compresseurs et les turbines à grande vitesse, où même des irrégularités de torsion mineures peuvent affecter l'efficacité, les niveaux de vibrations et la durée de vie des roulements.

Absorption du désalignement grâce à la flexion élastique

Les accouplements à membrane haute vitesse sont conçus pour s'adapter au désalignement de l'arbre grâce à une flexion contrôlée du diaphragme. Cette flexion se produit sans frottement ni usure de surface, permettant à l'accouplement d'absorber le déplacement tout en maintenant la stabilité du couple.

• Mouvement axial provoqué par la dilatation thermique ou les charges de poussée
• Désalignement angulaire résultant des tolérances d'installation
• Décalage radial dû à une déformation des fondations ou de la structure

En isolant ces mouvements au sein du diaphragme, l'accouplement réduit la transmission de forces nocives aux arbres, roulements et joints connectés.

Rigidité en torsion et performances dynamiques

La rigidité en torsion est un paramètre de performance déterminant des accouplements à membrane haute vitesse. En ajustant l'épaisseur, le diamètre ou le nombre de packs de membranes, les ingénieurs peuvent adapter la rigidité aux exigences spécifiques de l'équipement.

Cette capacité de réglage permet d'éloigner les vitesses critiques du système des plages de fonctionnement, réduisant ainsi le risque de résonance. Dans les machines à grande vitesse, un comportement de torsion stable contribue directement à réduire les niveaux de vibrations et à améliorer la fiabilité à long terme.

Fonctionnement sans entretien par rapport aux accouplements à engrenages

Contrairement aux accouplements à engrenages, les accouplements à membrane ne nécessitent pas de lubrification. Il n'y a aucun contact glissant métal sur métal, éliminant le besoin de systèmes de graisse ou d'huile et réduisant les tâches de maintenance de routine.

Ce fonctionnement sans usure rend les accouplements à membrane haute vitesse adaptés aux environnements propres et aux applications à service continu où les temps d'arrêt doivent être minimisés. Sur des périodes de service prolongées, cette approche de conception permet des performances constantes sans dégradation causée par la contamination du lubrifiant ou l'usure des dents.

Applications dans les équipements critiques et à grande vitesse

Les accouplements à membrane haute vitesse sont couramment utilisés dans les machines où la précision de rotation et la stabilité dynamique sont essentielles. Leur conception compacte et leur comportement mécanique prévisible s'alignent bien avec les systèmes industriels avancés.

• Turbines à vapeur et à gaz
• Compresseurs centrifuges et pompes à grande vitesse
• Systèmes de production d’énergie et d’entraînement de générateur
• Machines industrielles de précision avec des limites de vibrations strictes

Expérience de fabrication de précision et d’ingénierie

La performance de accouplements à membrane haute vitesse dépend fortement de la qualité des matériaux, de la précision de l’usinage et du contrôle de l’assemblage. Les fabricants dotés de solides capacités en matière d'usinage de précision, de traitement thermique et d'essais dynamiques sont mieux placés pour fournir des solutions d'accouplement stables et fiables.

Forte d'une longue expérience dans les technologies de couplage avancées et la transmission de puissance robuste, Jiangsu Rokang Heavy Industry Technology Co., Ltd. applique son expertise en ingénierie pour développer des solutions de couplage qui répondent aux exigences des applications à grande vitesse et à charge élevée dans plusieurs secteurs.

Comparaison entre les accouplements à membrane et les accouplements à engrenages

Conclusion

Les accouplements à membrane haute vitesse offrent une solution précise et fiable pour les systèmes de transmission de puissance modernes où la vitesse, la précision de l'alignement et le contrôle des vibrations sont essentiels. Grâce à un transfert de couple élastique, un fonctionnement sans entretien et des caractéristiques dynamiques réglables, ils assurent des performances stables dans les environnements industriels exigeants. Alors que les machines à grande vitesse continuent d'évoluer, les accouplements à membrane restent un élément important pour atteindre la stabilité opérationnelle et l'efficacité à long terme.
