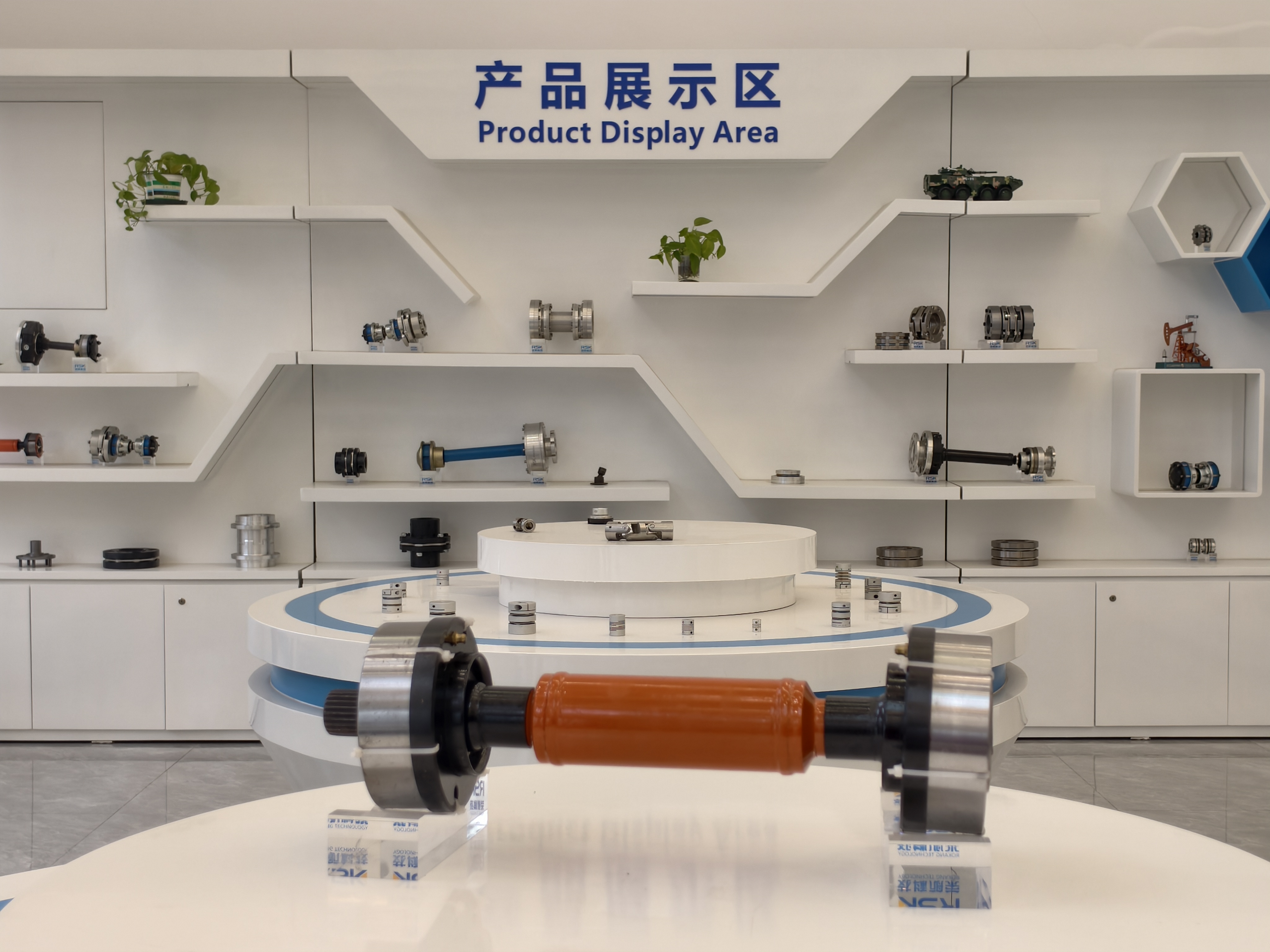

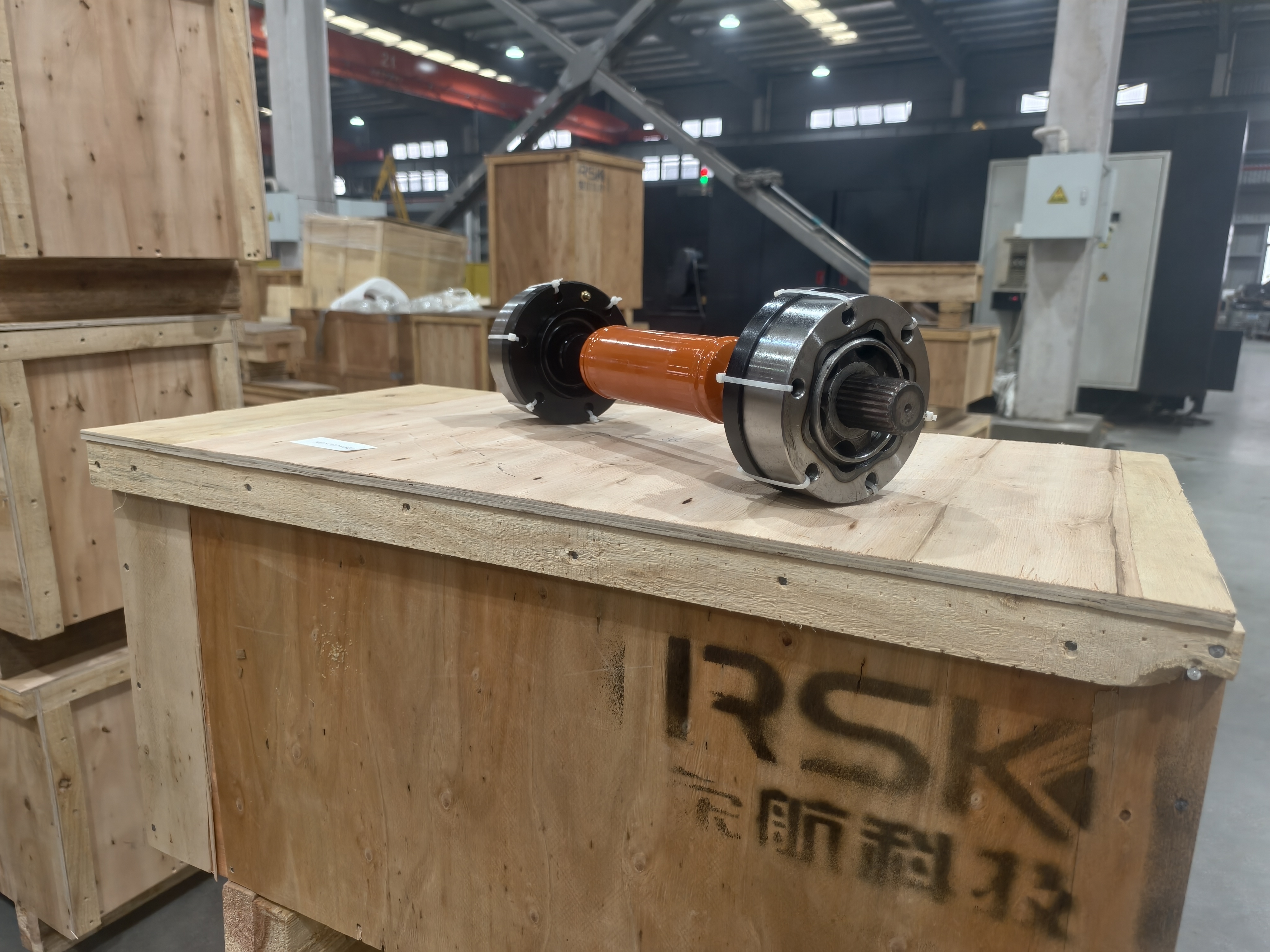

Name: RSK-BJDF Fabrication de joints homocinétiques de type fixe pour l'industrie de haute performance
Rating: 5 (99 reviews)

Spécification

Angle de fonctionnement≤18°

Expansion admissible ± 12 ~ ± 35

Spécifications fondamentales :

Tapez	Diagrammeme	Couple nominal (N·m)	Couple de fatigue (N·m)	Angle de fonctionnement autorisé		L'expansion Δ	Le moment d'inertie GD³ J × 10 ^-3 (kg·m²)
				Angle de fonctionnement autorisé			L=500	L=1000	Tous les 100 de plus de la longueur
				En rotation	Au repos		Arbre plein	Arbre creux	Arbre plein	Arbre creux
BJ75DF	Figure 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figure 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figure 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figure 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figure 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figure 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figure 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figure 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figure 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

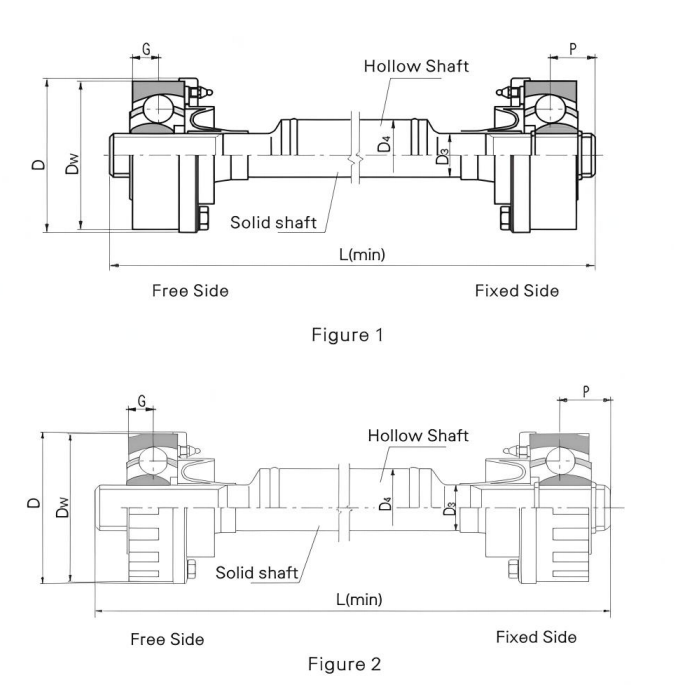

Les dimensions principales :

Tapez	Diagrammeme	Dw	D	G	P	Arbre plein D3	Arbre creux D4	L(min)
Tapez	Diagrammeme	Dw	D	G	P	Arbre plein D3	Arbre creux D4	Arbre plein	Arbre creux
BJ75DF	Figure 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figure 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figure 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figure 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figure 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figure 2	190	196	30	40	60	102	335	805
BJ225DF	Figure 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figure 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figure 2	266.7	273	42	65	84	140	445	805

La caractéristique et l'utilisation

Le réglage de la distance d'installation et de l'expansion axiale est réalisé grâce à l'ajustement des cannelures coulissantes dans le joint universel.

Il est principalement utilisé pour l'entraînement du rouleau pinceur, du rouleau de scellement du rouleau de récurage, du rouleau de tension de finition et du rouleau de serrage sur l'équipement métallurgique.

L'exemple symbolisant : BJ125DF1000

BJ : Type BJ

125 : la spécification est 125

DF : Type DF

1000 : La longueur est de 1000

Description

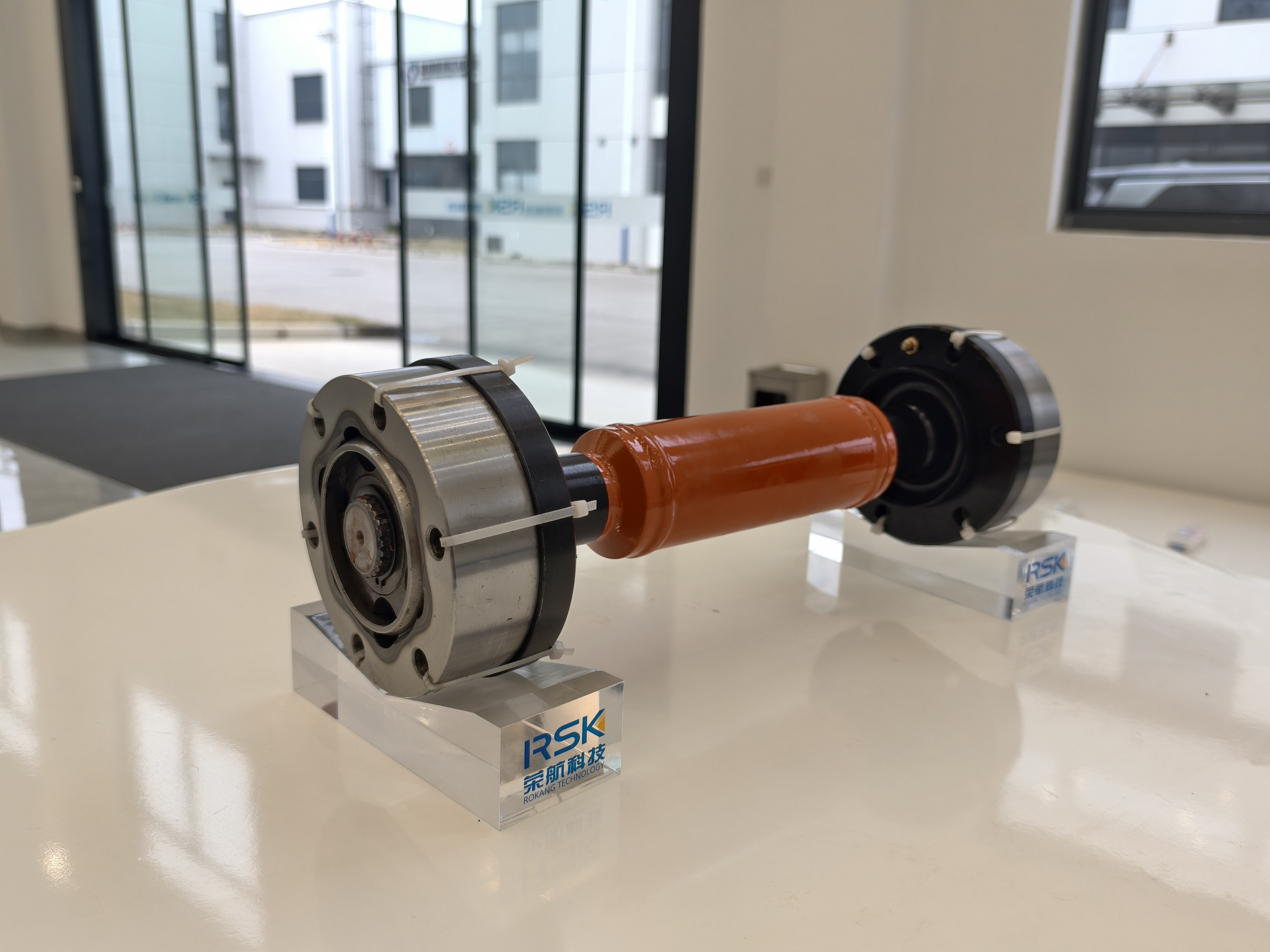

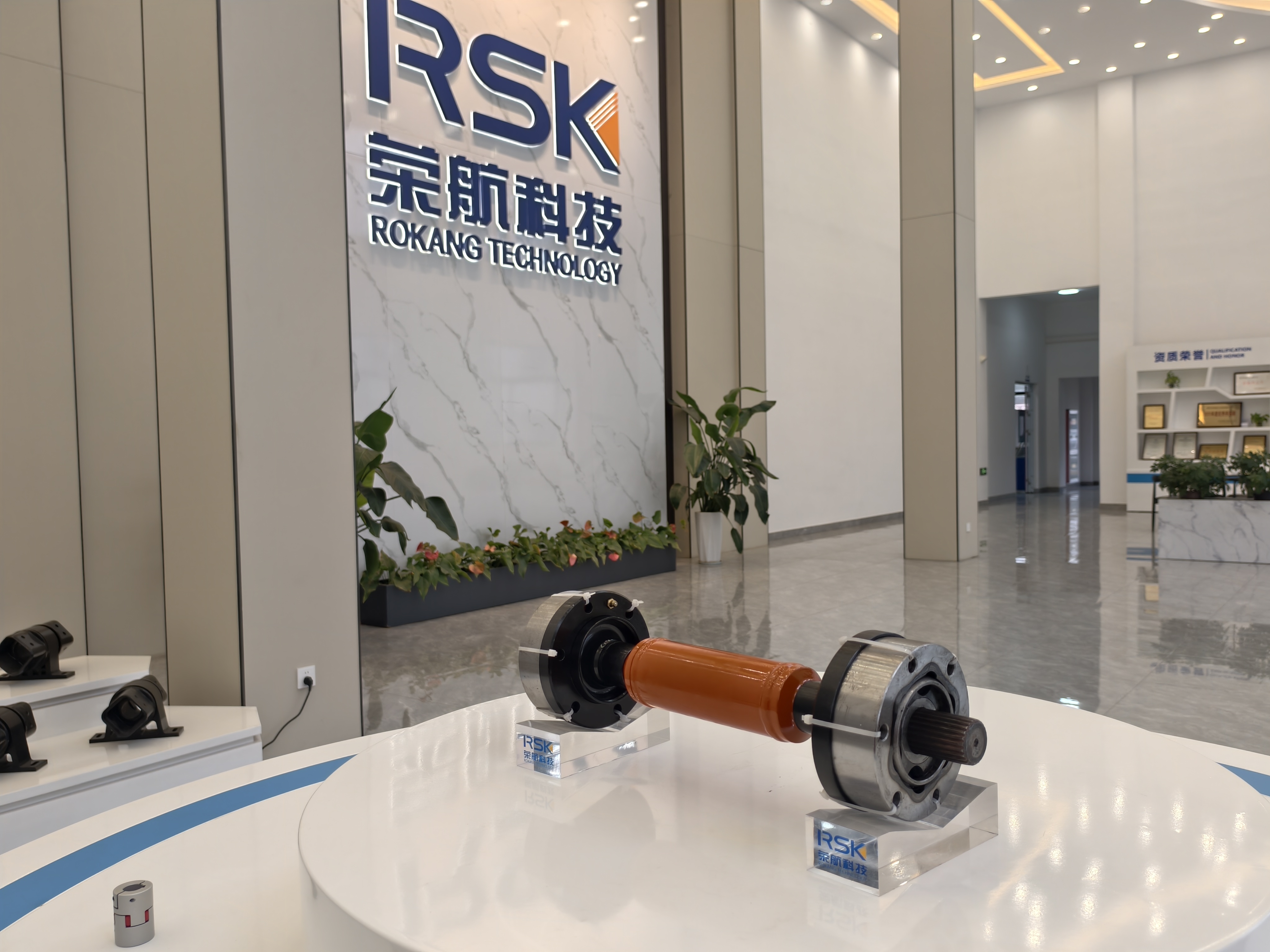

Le joint homocinétique RSK (joint homocinétique à cage à billes) est un composant de transmission haute performance. Nous proposons des joints homocinétiques fiables et économiques. Sa conception structurelle est précise et se compose principalement d'une bague extérieure de cage à billes, d'une bague intérieure en forme d'étoile, d'une cage et d'une bille en acier transmettant la force. La bague extérieure de la cage à billes et la bague intérieure en forme d'étoile sont fermement reliées respectivement aux arbres menant et mené. Les centres des billes d'acier transmettant la force sont situés dans le plan passant par le centre de l'accouplement et sont placés dans le chemin de roulement composé des rainures sphériques extérieures de la bague extérieure sphérique et des rainures sphériques extérieures de la bague intérieure en forme d'étoile. Les centres des deux surfaces sphériques coïncident avec le centre de l'accouplement universel, garantissant ainsi la précision et la stabilité du fonctionnement.

En termes de principe de fonctionnement, afin de garantir que les centres de toutes les billes d'acier sont toujours sur la bissectrice de l'angle entre les deux axes de l'arbre, les billes d'acier sont installées dans la fenêtre de la cage. De cette manière, lorsque l'angle entre les arbres menant et mené de l'accouplement change, le point de transmission de force peut continuer à être sur la bissectrice de l'angle, de sorte que la vitesse entre les arbres menant et mené reste synchronisée, permettant ainsi une transmission de puissance stable et efficace.

Ce produit présente d'excellentes performances en matière de résistance à l'usure. Les composants clés sont fabriqués en acier à haute résistance et résistant à l'usure et sont traités par des processus avancés tels que le forgeage de précision et l'extrusion à froid pour garantir la stabilité de la structure interne en acier et améliorer considérablement la résistance à l'usure du matériau. Dans le même temps, la surface est spécialement traitée anticorrosion pour améliorer encore la capacité du produit à résister à l'érosion dans des environnements difficiles et prolonger considérablement sa durée de vie.

Il présente un large éventail de scénarios d'application, en particulier dans les secteurs de l'automobile, de la métallurgie, de l'industrie légère, de la machinerie lourde et d'autres industries, où la transmission par arbre dans des conditions d'angles d'inclinaison importants et de dimensions radiales restreintes peut fournir des garanties de connexion de puissance et de transmission fiables pour divers types d'équipements mécaniques.
