Name: RSK-BHJE cage à billes à vitesse constante joint universel type à rainure droite avec moyeu à bride pour l'industrie métallurgique
Rating: 5 (99 reviews)

Spécification

Tapez	Nominal Couple (N·m)	Fatigue Couple (N·m)	Autorisé Fonctionnement Angle a	Le. Extension △	le moment d'inertie
					Arbre plein		Arbre creux
					L(min)	Tous les 100 de plus de la longueur	L(min)	Tous les 100 de plus de la longueur
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

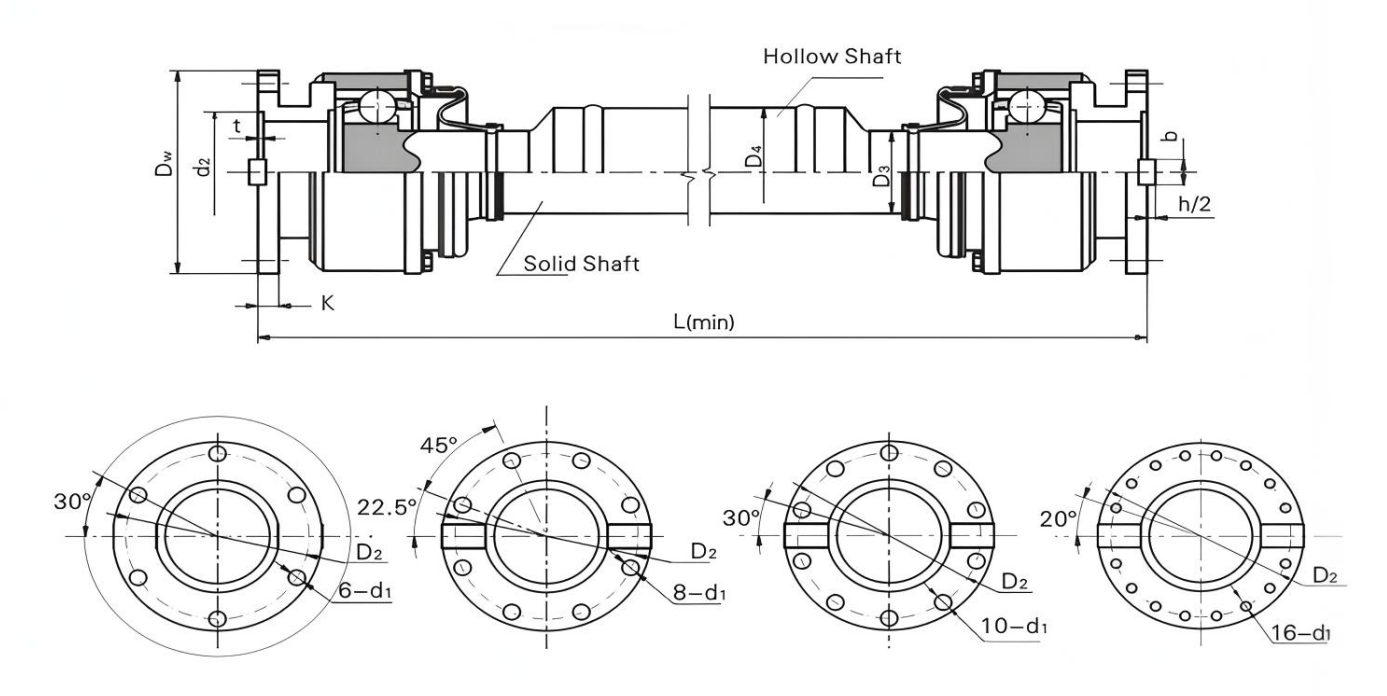

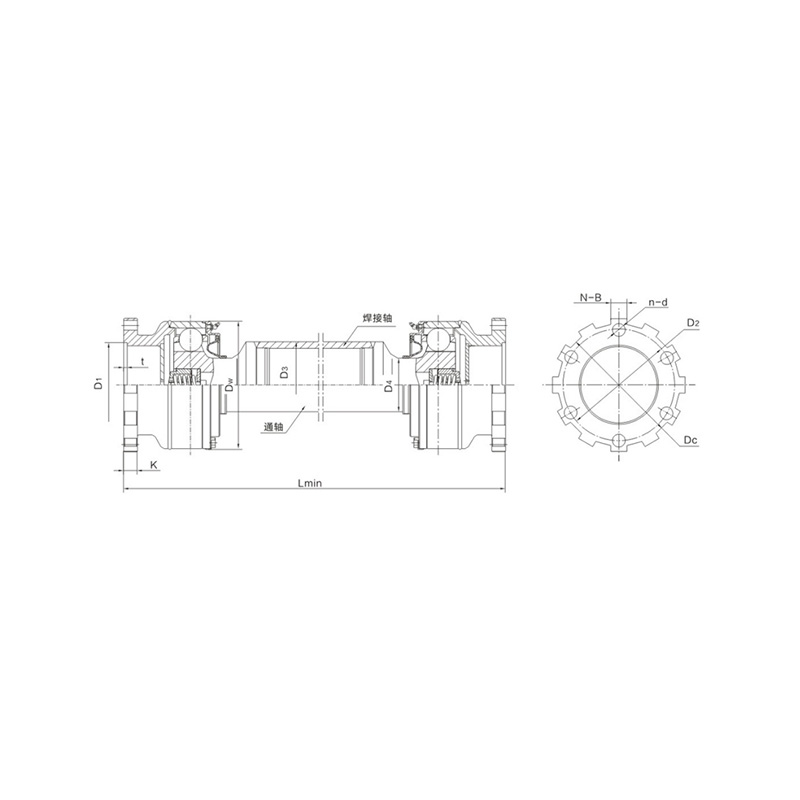

Les dimensions principales

Tapez	Dw	d₂	t	K	b	h/2	Solidee Arbre D₃	Creux Arbre D₄	D₂	n-d₁	L(min)
Tapez	Dw	d₂	t	K	b	h/2	Solidee Arbre D₃	Creux Arbre D₄	D₂	n-d₁	Solidee Arbre	Creux Arbre
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

La caractéristique et l'utilisation

Le profil axial du chemin de roulement à billes en acier est droit. Le réglage de la distance d'installation et de l'axe

l'expansion est réalisée par la voie droite.

Les dimensions de liaison sont les mêmes que celles de l'accouplement SWC.
Ce joint est principalement utilisé pour l’entraînement de machines pétrolières et de machines métallurgiques.

L'exemple symbolisant : BHJ120E1000

BHJ : Type BHJ

120 : la spécification est 120

E : Type E

1000 : La longueur est de 1000

Description

Le type à rainure droite à joint universel homocinétique toutes cages avec moyeu à bride est un excellent composant de transmission qui allie innovation et praticité. Sa conception structurelle compacte permet d'économiser efficacement de l'espace et est particulièrement adaptée aux équipements ayant des exigences strictes en matière d'espace d'installation. Il peut réaliser efficacement la transmission de puissance dans un espace limité.

La fonction d'extension est un point fort de ce couplage. Pendant le fonctionnement de l'équipement, face au déplacement axial provoqué par les changements des conditions de travail, il peut facilement y faire face grâce à un mécanisme télescopique intelligent pour assurer la stabilité et la continuité de la transmission et éviter les défaillances de l'équipement causées par les contraintes axiales.

L'apparence unique de style lanterne lui confère non seulement un haut degré de reconnaissance, mais a également des effets pratiques. Cette conception améliore non seulement la résistance structurelle, mais optimise également les performances de dissipation thermique, garantit la fiabilité de l'accouplement en cas de fonctionnement à long terme et à charge élevée et prolonge sa durée de vie.

En tant que type à rainure droite à joint homocinétique à cage d'appel avec moyeu à bride, il peut assurer avec précision la synchronisation de la vitesse entre les arbres maître et esclave, avec une précision de transmission extrêmement élevée, réduisant efficacement les vibrations et le bruit pendant le fonctionnement de l'équipement. Il convient aux machines de précision, aux lignes de production automatisées et à d'autres domaines ayant des exigences de précision de transmission extrêmement élevées. Que ce soit dans les secteurs de la construction automobile, de l'aérospatiale ou de la production d'instruments de précision, l'accouplement universel synchrone de type lanterne télescopique de conception compacte peut fournir une garantie solide pour le fonctionnement stable et la production efficace d'équipements grâce à ses excellentes performances.
