Name: RSK BJD – cage à billes à rainure d'arc, couple élevé, synchrone, vitesse constante, couplage CVJ universel
Rating: 5 (99 reviews)

Spécification

Angle de fonctionnement=18°

Expansion autorisée 士12~±35

Liaison avec moyeu à bride

Spécifications fondamentales :

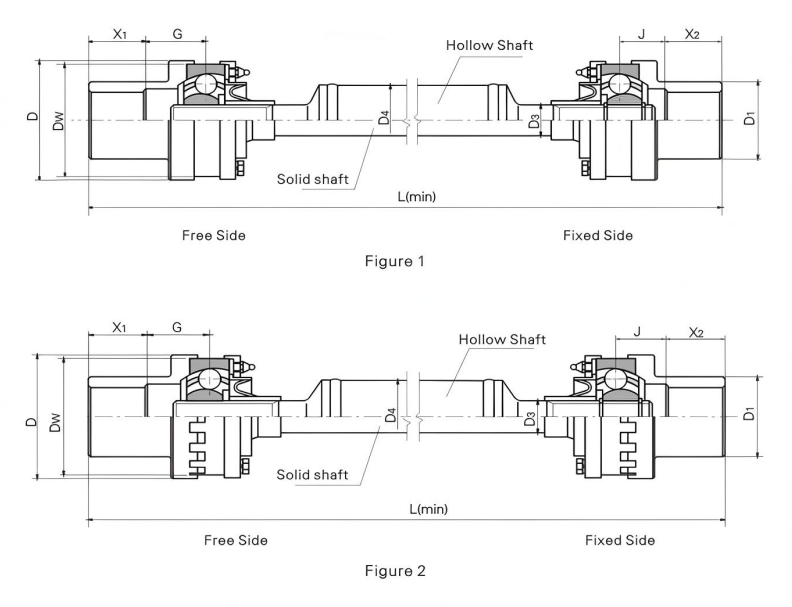

Tapez	Diagrammeme	Couple nominal (N·m)	Couple de fatigue (N·m)	Angle de fonctionnement autorisé		L'expansion Δ	Le moment d'inertie GD³ J × 10 ^-3 (kg·m²)
				Angle de fonctionnement autorisé			L=500	L=1000	Tous les 100 de plus de la longueur
				En rotation	Au repos		Arbre plein	Arbre creux	Arbre plein	Arbre creux
BJ75D	Figure 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figure 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figure 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figure 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figure 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figure 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figure 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figure 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figure 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

Les dimensions principales :

Tapez	Diagrammeme	Dw	D	D1	G	J	Arbre plein D3	Arbre creux D4	L(min)
Tapez	Diagrammeme	Dw	D	D1	G	J	Arbre plein D3	Arbre creux D4	Arbre plein	Arbre creux
BJ75D	Figure 1	80	85	55	38	26	22	50	280	640
BJ95D	Figure 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figure 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figure 1	146	151	105	72	50	46	76	520	970
BJ175D	Figure 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figure 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figure 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figure 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figure 2	266.7	273	205	115	90	84	140	830	1190

Remarques :X ₁ ,X ₂ sont les longueurs des extrémités d'arbre décidées par les clients.

La caractéristique et l'utilisation

Le réglage de la distance d'installation et de l'expansion axiale est réalisé grâce à l'ajustement des cannelures coulissantes dans le joint universel.

il est principalement utilisé pour l'entraînement du rouleau pinceur, du rouleau de scellement du rouleau de récurage, du rouleau de tension de finition et du rouleau de compression sur l'équipement métallurgique.

L'exemple symbolisant : BJ125D1000

BJ : Type BJ

125 : la spécification est 125

D : Type D

1000 : La longueur est de 1000

Description

L'accouplement universel à vitesse constante à cage à billes à gorge en arc est un composant de précision qui joue un rôle clé dans le domaine de la transmission industrielle moderne. Avec ses excellentes performances et sa qualité fiable, il est devenu un choix idéal pour de nombreux scénarios d'applications à forte demande.

Le joint homocinétique est principalement composé de composants de base tels que la bague extérieure de la cage à billes, la bague intérieure en forme d'étoile, la cage et la bille en acier de transmission de force. La bague extérieure de la cage à billes et la bague intérieure en forme d'étoile sont respectivement solidement reliées aux arbres maître et esclave. Le centre de la bille d'acier de transmission de force est situé dans le plan passant par le centre de l'accouplement et est placé dans le chemin de roulement composé des rainures sphériques extérieures de la bague extérieure sphérique et des rainures sphériques extérieures de la bague intérieure en forme d'étoile. Les centres des deux sphères coïncident précisément avec le centre de l'accouplement universel, et les billes d'acier sont installées dans la fenêtre de la cage. Une telle conception structurelle exquise garantit que lorsque l'angle entre les arbres maître et esclave de l'accouplement change, le point de transmission de force est toujours sur la bissectrice de l'angle, réalisant ainsi la synchronisation de la vitesse entre les arbres maître et esclave, ce qui est également la raison fondamentale pour laquelle on l'appelle accouplement universel synchrone à vitesse constante.

En termes de performances, cet accouplement présente de nombreux points forts. Sa synchronisation est excellente, ce qui évite efficacement le problème de fonctionnement instable de l'équipement causé par la différence de vitesse. Il présente de fortes performances de mise en mémoire tampon et de réduction des vibrations, ce qui peut réduire considérablement le bruit pendant le processus de transmission et créer un environnement plus silencieux pour le fonctionnement de l'équipement. De plus, sous le même diamètre de rotation et le même angle d'inclinaison, sa capacité de charge peut être augmentée de 0,5 à 1 fois par rapport à des produits similaires, qui sont pleinement capables de transmettre un couple important. Dans les directions axiale et radiale, il présente une grande quantité de compensation, en particulier dans la direction axiale, qui peut être obtenue sans cannelures externes, simplifiant considérablement la structure globale de l'équipement. De plus, l'accouplement présente également les avantages d'une nouvelle structure, d'un poids léger, d'une bonne aptitude au traitement, etc., ce qui est pratique pour une production de masse et contribue à réduire les coûts. En même temps, son fonctionnement est fiable, facile à assembler et à démonter, facile à entretenir quotidiennement et a une longue durée de vie. Qu'il s'agisse de charges lourdes à basse vitesse ou de conditions de transmission à grande vitesse, il peut facilement y faire face.

L'accouplement universel synchrone à vitesse constante de type cage à billes fixe à couple élevé est largement utilisé dans de nombreuses industries telles que la métallurgie, les mines, les machines d'ingénierie, la pétrochimie, etc. Dans les équipements de laminage d'acier à grande échelle de l'industrie métallurgique, il peut transmettre de manière stable un couple important pour assurer l'efficacité et la précision du processus de laminage de l'acier ; dans les équipements d'excavation et de transport des machines minières, il peut s'adapter à des conditions de travail complexes pour assurer une transmission de puissance stable et fiable ; dans les opérations de levage et d'excavation des machines d'ingénierie, il fournit un soutien solide à la forte puissance de sortie de l'équipement ; dans les équipements de mélange et de transport à grande échelle de l'industrie pétrochimique, il joue un rôle de transmission essentiel.
