Name: RSK-BJCF Rokang R&D cage à billes CV joint universel pour équipements industriels
Rating: 5 (99 reviews)

Spécification

Angle de fonctionnement≤18

Expansion admissible ± 10 ~ ± 20

Liaison avec moyeu à bride

Spécifications fondamentales :

Tapez	Couple nominal (N·m)	Couple de fatigue (N·m)	Angle de fonctionnement autorisé		L'expansion Δ	Le moment d'inertie GD³ J × 10⁻⁵ (kg·m²)
			Angle de fonctionnement autorisé			L=500	L=1000	Tous les 100 de plus de la longueur
			En rotation	Au repos		Arbre plein	Arbre creux	Arbre plein	Arbre creux
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

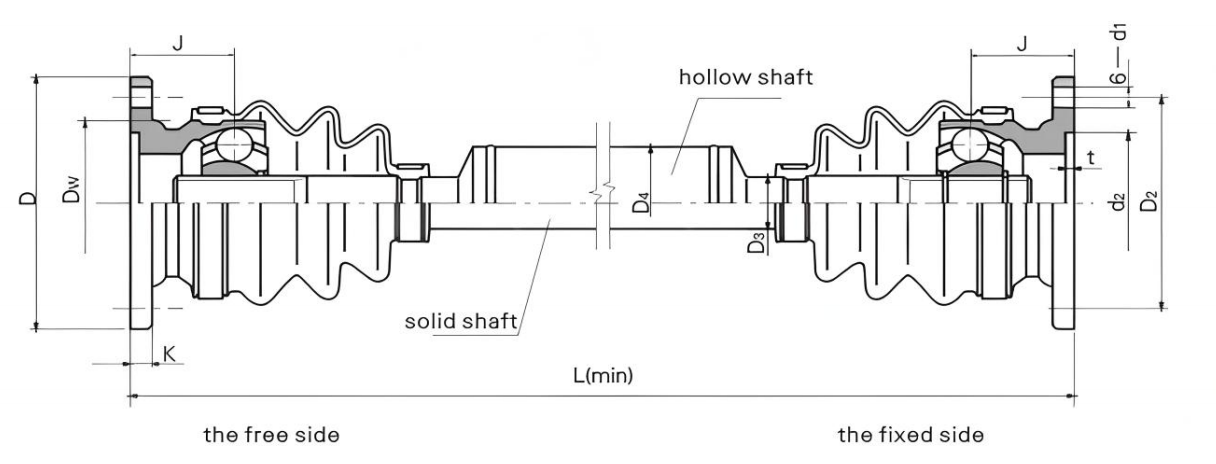

Les dimensions principales :

Tapez	Dw	D	Dz	K	t	d1	dz	J	Arbre plein D3	Arbre creux D4	L(min)
Tapez	Dw	D	Dz	K	t	d1	dz	J	Arbre plein D3	Arbre creux D4	Arbre plein	Arbre creux
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

La caractéristique et l'utilisation

Le réglage de la distance d'installation et l'expansion axiale sont réalisés grâce à l'ajustement de la cannelure coulissante dans le joint universel. L'angle de fonctionnement autorisé est plus grand que celui du type BJ-DF.

Il est principalement utilisé pour l'entraînement du rouleau déflecteur, du rouleau presseur et du réservoir de lavage sur l'équipement de production métallurgique.

L'exemple symbolisant : BJ125CF1000

BJ : Type BJ

125 : la spécification est 125

CF : Type CF

1000 : La longueur est de 1000

Description

Ce joint universel CV à cage à billes Rokang R&D est un produit innovant dans le domaine de la transmission industrielle, conçu pour des conditions de travail complexes.

Sa structure d'étanchéité unique est l'un des points forts de ses performances. Il utilise des matériaux d'étanchéité de haute qualité, tels qu'un manchon comprimé anti-poussière composé d'un tissu de couverture composite, d'une quille en spirale élastique et d'un anneau d'extrémité, qui est étroitement ajusté à l'extérieur de l'arbre télescopique. La toile de couverture composite est cylindrique, la quille élastique en spirale renforce sa structure et l'anneau d'embout assure une installation stable. Cette conception peut isoler efficacement les particules étrangères, la poussière et la vapeur d'eau, empêcher l'arbre télescopique d'être corrodé ou rayé pendant le mouvement de contraction, et améliorer considérablement la durée de vie de l'accouplement, réduire le bruit anormal et améliorer la douceur de fonctionnement même dans des environnements difficiles avec beaucoup de particules de sable et de poussière.

En termes de performances télescopiques, il atteint une fonction télescopique efficace et stable grâce à la conception scientifique de la structure mécanique. L'arbre à manchon de l'accouplement et l'arbre télescopique sont précisément adaptés, et l'arbre télescopique peut glisser en douceur dans l'arbre à manchon, répondant aux besoins de changements de distance entre les axes dans différents scénarios de travail et s'adaptant aux changements de position possibles pendant le fonctionnement de l'équipement.

L'accouplement présente également d'excellentes performances de synchronisation, qui peuvent garantir la synchronisation de la vitesse entre les arbres maître et esclave, et la transmission de puissance est stable et fiable. Dans les secteurs de l'automobile, de l'aérospatiale, de la construction, de la fabrication et autres, qu'il s'agisse de la connexion entre le moteur et la transmission ou de la transmission de puissance de machines lourdes, il peut jouer un rôle clé et fournir une forte garantie pour le fonctionnement efficace de l'équipement.
