Accouplements universels CV à cage à billes de transmission à haut rendement RSK-BJB principalement utilisés dans l'extrémité de roue de camion minier

Caractéristique BJ-B :

Angle de fonctionnement≤42,5°

Liaison via un arbre cannelé

Spécifications fondamentales

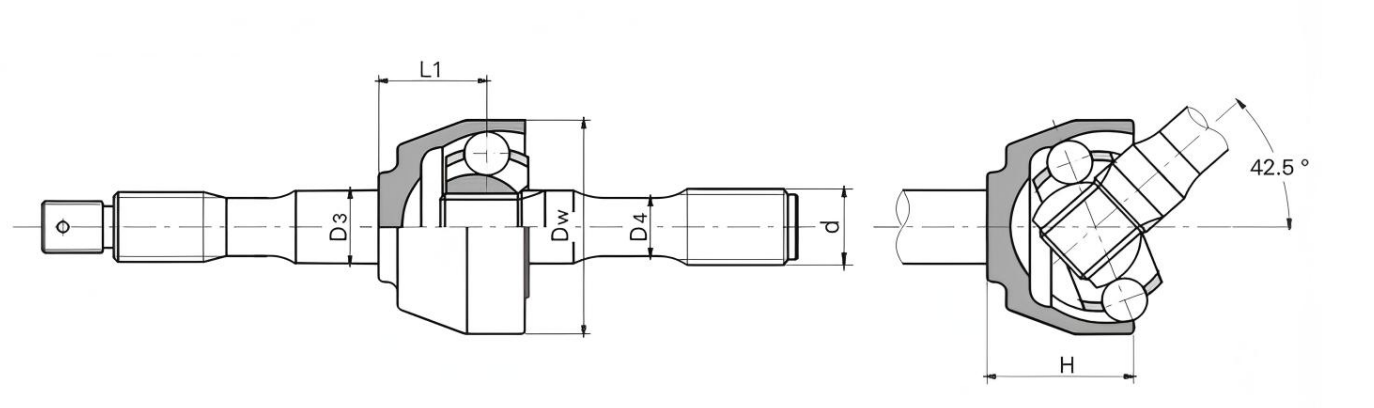

Les dimensions principales

Remarques : les dimensions « ∞ » sont pour référence

La caractéristique et l'utilisation

• Structure compacte ; montage et démontage faciles ; l'angle de fonctionnement admissible peut atteindre 42,5°.
• Il est principalement utilisé pour la transmission du pont de direction des véhicules.

L'exemple symbolisant : BJ125B1000

BJ : type BJ

125 : la spécification est 125

B : type B

1000 : La longueur est de 1000

Les accouplements universels CV à cage à billes de transmission à haut rendement sont un composant de transmission de précision conçu pour des conditions de travail complexes. Ses excellentes performances et sa qualité fiable jouent un rôle clé dans de nombreux domaines. ​

L'accouplement est principalement composé d'une bague extérieure de cage à billes, d'une bague intérieure en forme d'étoile, d'une cage et d'une bille en acier transmettant la force. La bague extérieure de la cage à billes et la bague intérieure en forme d'étoile sont étroitement reliées respectivement aux arbres maître et esclave. Les centres des billes d'acier transmettant la force sont tous situés dans le plan passant par le centre de l'accouplement et sont placés dans le chemin de roulement composé des rainures sphériques extérieures de la bague extérieure sphérique et des rainures sphériques extérieures de la bague intérieure en forme d'étoile. Les centres des deux surfaces sphériques coïncident avec le centre de l'accouplement universel. Pour garantir que les centres de toutes les billes d'acier se trouvent sur la bissectrice de l'angle entre les axes des deux arbres, les billes d'acier sont intelligemment installées dans la fenêtre de la cage. Une conception aussi ingénieuse garantit que lorsque l'angle entre les arbres maître et esclave de l'accouplement change, le point de transmission de force peut toujours être localisé avec précision sur la bissectrice de l'angle, assurant ainsi une synchronisation parfaite de la vitesse entre les arbres maître et esclave. ​

Ce couplage présente de nombreux avantages significatifs. En termes de performances de transmission, il peut réaliser une transmission synchrone de haute précision, réduire efficacement la perte d'énergie pendant la transmission de puissance et l'efficacité de la transmission peut atteindre 98 % ou plus. Dans le même temps, ses excellentes performances de mise en mémoire tampon et de réduction des vibrations peuvent réduire considérablement le bruit généré pendant le fonctionnement de l'équipement, créant ainsi une atmosphère relativement calme pour l'environnement de travail. En termes de capacité portante, dans les conditions du même diamètre de rotation et du même angle d'inclinaison, par rapport aux accouplements traditionnels, il peut augmenter la capacité portante de 0,5 à 1 fois et peut facilement faire face à des conditions de charge lourde. De plus, sa structure compacte et son faible encombrement le rendent très adapté aux scénarios de travail avec des restrictions strictes sur les dimensions radiales. De plus, l'accouplement présente d'excellentes performances d'étanchéité et adopte une technologie d'étanchéité avancée pour éviter efficacement les fuites de graisse, prolongeant ainsi considérablement le cycle de maintenance et la durée de vie de l'équipement. ​

Les accouplements universels synchrones de type cage à billes fixe à transmission à haut rendement sont largement utilisés dans de nombreux domaines tels que la construction automobile, l'ingénierie mécanique, l'industrie métallurgique, l'aérospatiale, etc. Dans le système de transmission des automobiles, ils assurent la transmission fluide de la puissance et améliorent les performances de manipulation et la stabilité de conduite du véhicule ; dans les équipements de construction mécanique, il offre une garantie fiable pour le fonctionnement efficace de divers types de machines ; dans les équipements à grande échelle de l'industrie métallurgique, il peut résister à un couple énorme et à des conditions de travail complexes, contribuant ainsi au bon déroulement de la production ; dans le domaine aérospatial, sa haute précision et sa haute fiabilité répondent aux exigences techniques strictes.
