Name: Cage à billes fixe RSK-BJDT, couplage universel synchrone à vitesse constante, grande extension pour la métallurgie
Rating: 5 (99 reviews)

Spécification

Angle de fonctionnement≤18°

Tapez à grande expansion

Liaison avec moyeu à bride

Spécifications fondamentales :

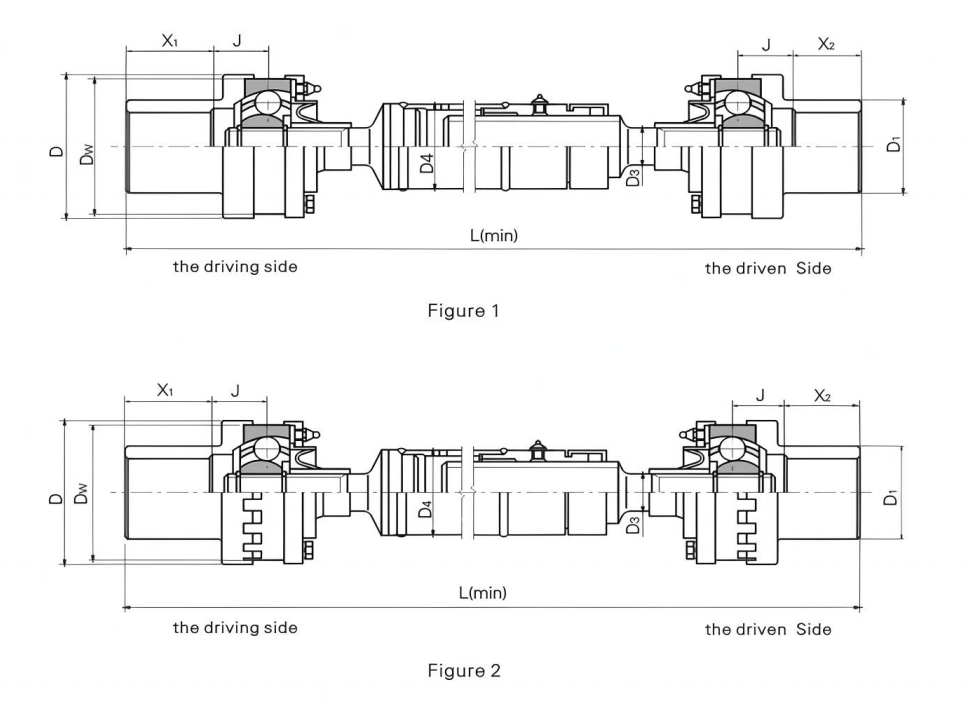

Tapez	Diagrammeme	Couple nominal (N·m)	Couple de fatigue (N·m)	Angle de fonctionnement autorisé			L'expansion Δ	Le moment d'inertie GD³ J × 10⁻ ³ (kg·m²)
Tapez	Diagrammeme	Couple nominal (N·m)	Couple de fatigue (N·m)	En rotation	Au repos		L'expansion Δ	L=1000	Tous les 100 de plus de la longueur
BJ75DT	Figure 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figure 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figure 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figure 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figure 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figure 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figure 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figure 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figure 2	63112	29106	18°		20°	140	7195	54

Les dimensions principales :

Tapez	Diagrammeme	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figure 1	80	85	55	22	50	26	640
BJ95DT	Figure 1	95	100	65	27.5	60	32	710
BJ125DT	Figure 1	125	130	90	36.75	76	42	840
BJ150DT	Figure 1	146	151	105	46	76	50	970
BJ175DT	Figure 2	165.1	170	120	52	89	60	1080
BJ200DT	Figure 2	190	196	140	60	102	65	1120
BJ225DT	Figure 2	212	218	160	66	102	70	1140
BJ250DT	Figure 2	230	238	180	76	140	80	1160

Remarques :X ₁ ,X ₂ sont les longueurs des extrémités d'arbre décidées par les clients.

La caractéristique et l'utilisation

L'ajustement de la distance d'installation et l'expansion axiale sont réalisés grâce à l'ajustement des cannelures coulissantes dans le joint universel. L'expansion peut être ajustée en fonction des exigences particulières. Il est principalement utilisé pour l'entraînement du rouleau de pincement, du rouleau de scellage du rouleau de récurage, du rouleau de tension de finition et du rouleau de compression sur l'équipement métallurgique.

L'exemple symbolisant : BJ125DT1000

Type BJ:BJ

125 : la spécification est 125

Type D:D

T : l’expansion de la cannelure de l’arbre intermédiaire

1000 : la longueur est de 1000

Description

La grande extension du couplage universel synchrone à vitesse constante à cage à billes fixe est un composant de transmission qui combine une conception innovante et d'excellentes performances. Sa structure exquise est composée d'un manchon en étoile (chemin de roulement intérieur), d'une coque à bille (chemin de roulement extérieur), d'une bille d'acier, d'une pince, d'un cache-poussière et d'une cage. Sur la paroi intérieure de la coque cylindrique et à l'extérieur du manchon en étoile, la conception unique à rainure droite cylindrique, avec les billes d'acier placées avec précision à l'intérieur, combinée au positionnement stable des billes d'acier par la cage, et aux six chemins de roulement à billes en acier de transmission bien lubrifiés sur les sièges de billes intérieurs et extérieurs, assurent une transmission de puissance stable et efficace.

Lors du travail, la puissance part de l'arbre de transmission et atteint l'extrémité de sortie en douceur grâce à la conduction des billes d'acier et de la coque sphérique. Quelle que soit la façon dont l'angle entre les arbres change dans des conditions de travail complexes, l'accouplement peut assurer la synchronisation de la vitesse de l'arbre d'entrée et de la vitesse de l'arbre de sortie grâce à sa structure ingénieuse pour obtenir une transmission de puissance douce et précise.

En termes de performances, il présente tous les avantages. L'efficacité élevée de la transmission constitue son point fort. La perte de puissance varie de manière presque linéaire dans la plage d'inclinaison de l'arbre. Dans des conditions normales de travail, l'efficacité de la transmission peut atteindre 0,98. Avec une excellente capacité de compensation angulaire, l'angle entre les deux arbres peut être modifié de manière flexible de 0° à 45° et peut s'adapter à divers environnements d'installation et de fonctionnement. Dans le même temps, il présente également de bonnes performances télescopiques, qui peuvent absorber efficacement les vibrations et les impacts pendant le fonctionnement de l'équipement et réduire les pertes du système. De plus, le canal de rotation de l'accouplement est traité avec une haute précision et chaque composant est un corps rotatif uniforme. Après des expériences d'équilibrage dynamique strictes, une précision d'équilibrage dynamique élevée est garantie et le fonctionnement est stable et fiable.

Dans le domaine automobile, il est utilisé pour les demi-essieux des véhicules à traction avant et les arbres de transmission des véhicules à quatre roues motrices pour assurer une sortie de puissance fluide ; dans les machines industrielles, telles que les machines-outils, les machines lourdes, etc., il fournit un support solide pour le fonctionnement stable des équipements. Avec sa structure compacte, son installation facile, sa bonne étanchéité et sa longue durée de vie, l'accouplement d'arbre d'entraînement universel synchrone de type à cage à billes fixe rétractable est devenu un choix idéal pour la transmission de puissance dans de nombreuses industries.
