Spécification

Angle de fonctionnement≤8~10°

Extension admissible ± 10 ~ ± 20

Liaison avec moyeu à bride.

Verrouillage automatique

Spécifications fondamentales

Tapez	Nominal Couple (N·m)	Fatigue Couple (N·m)	Autorisé Fonctionnement Angle a	Le Expansion Δ	le moment d'inertie
					L=500		Tous les 100 de plus de la longueur
					Arbre plein	Arbre creux	Arbre plein	Arbre creux
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

Les dimensions principales

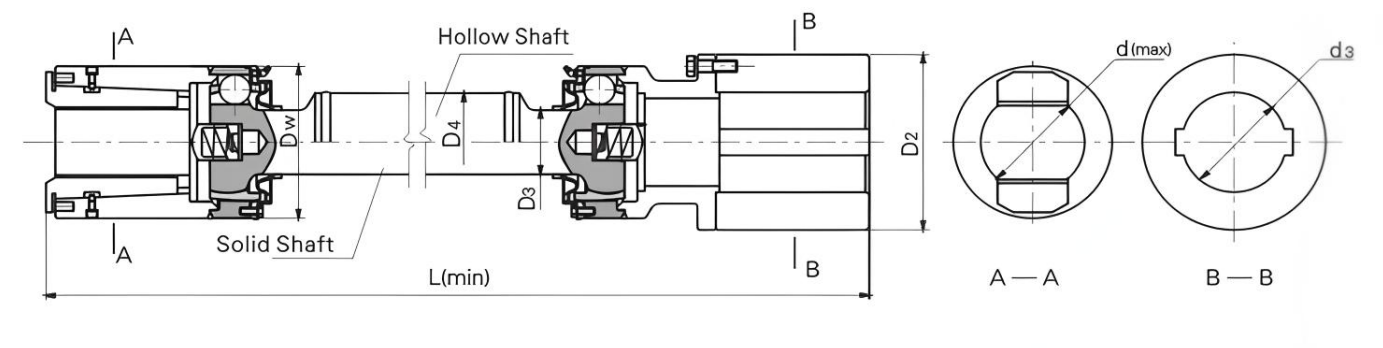

Tapez	Dw	d(maximum)	d₃	D₃	D₄	L(min)
Tapez	Dw	d(maximum)	d₃	D₃	D₄	Arbre plein	Arbre creux
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

La caractéristique et l'utilisation

Le profil axial du chemin de roulement à billes en acier est droit. Le réglage de la distance d'installation et l'expansion axiale sont réalisés grâce au rail droit.

Une technique de verrouillage automatique spécialement développée est appliquée sur la liaison du soufflet d'arbre.
Ce produit est principalement utilisé pour les équipements de laminage de bandes et de bandes non ferreuses.

L'exemple symbolisant : BHJ220D1000

BHJ : Type de BHJ

220 : la spécification est 220

D : Type D

1000 : La longueur est de 1000

Décrire

Le joint homocinétique à cage à billes à plongée longue est un composant de transmission haute performance conçu pour des conditions de travail complexes. Il est principalement composé d'une structure principale de type lanterne, d'un arbre transversal de haute précision, d'une paire de cannelures télescopiques et de roulements de haute qualité. Cette conception unique de type lanterne rend non seulement l'accouplement très reconnaissable, mais améliore également considérablement sa stabilité structurelle.

Lors du travail, la rotation de l'arbre d'entraînement est transmise à l'arbre mené via l'arbre transversal, ce qui peut assurer une transmission de puissance fluide même s'il existe un certain écart d'angle entre les deux arbres. Sa paire de cannelures télescopiques peut ajuster de manière flexible la longueur de l'accouplement en fonction des exigences de fonctionnement de l'équipement et gérer efficacement le déplacement de l'équipement provoqué par la dilatation et la contraction thermiques ou les changements de position d'installation.

Le couplage présente des avantages significatifs. En termes de durée de vie, des matériaux en acier allié de haute qualité sont sélectionnés et, après un processus de traitement thermique spécial, chaque composant présente une excellente résistance à l'usure et à la fatigue, ce qui prolonge considérablement la durée de vie et réduit le temps d'entretien de l'équipement. En termes de synchronisation, le processus de fabrication précis garantit que la vitesse entre les arbres menant et mené est hautement synchronisée, que la précision de la transmission est élevée et qu'il peut répondre aux équipements ayant des exigences de synchronisation strictes. De plus, il possède une forte capacité de compensation angulaire, peut s'adapter à des angles d'arbre plus grands et est facile à installer et à déboguer. En même temps, il a de bonnes performances télescopiques et le processus télescopique est fluide et fluide, ce qui réduit efficacement l'impact et les vibrations pendant le fonctionnement de l'équipement et garantit un fonctionnement stable de l'équipement.
