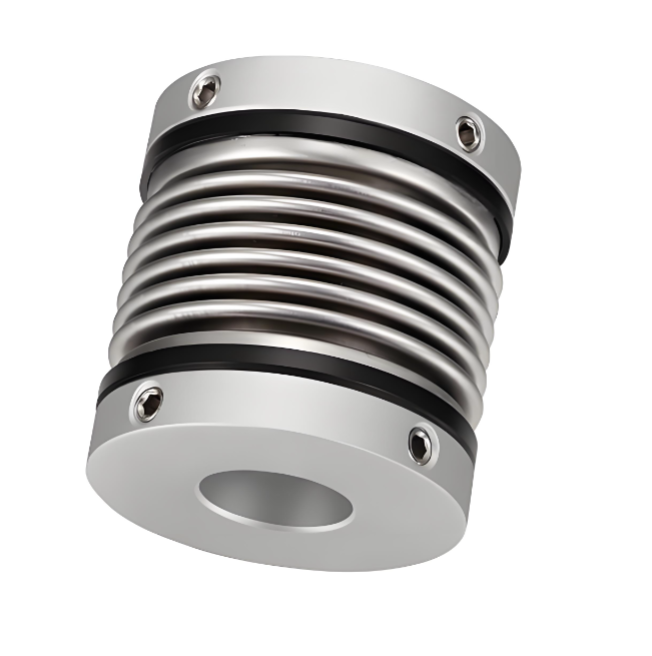

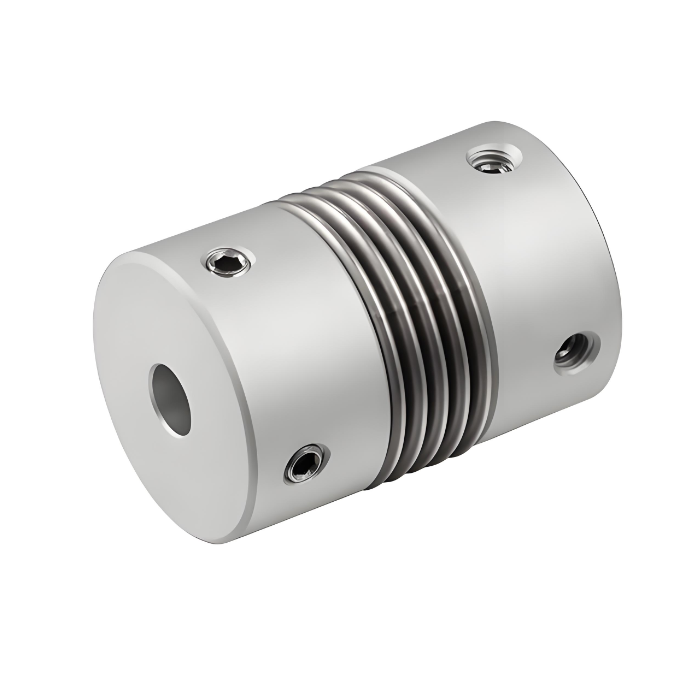

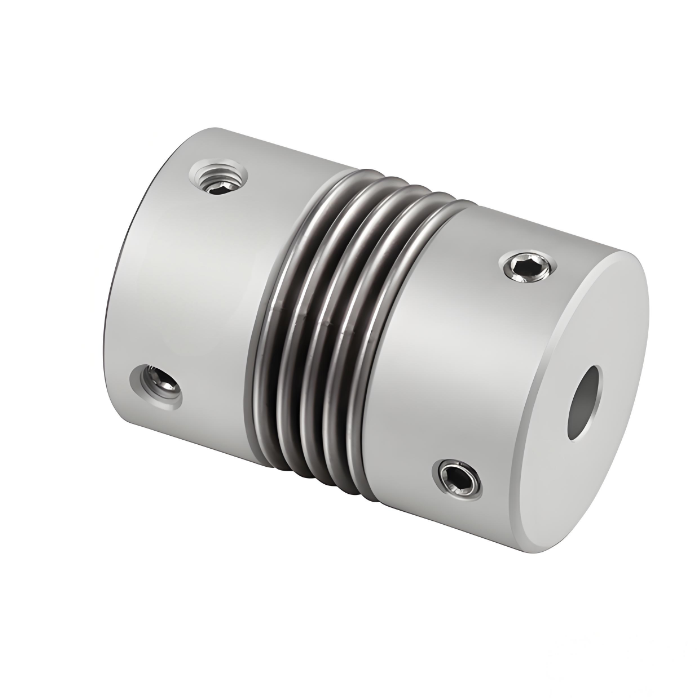

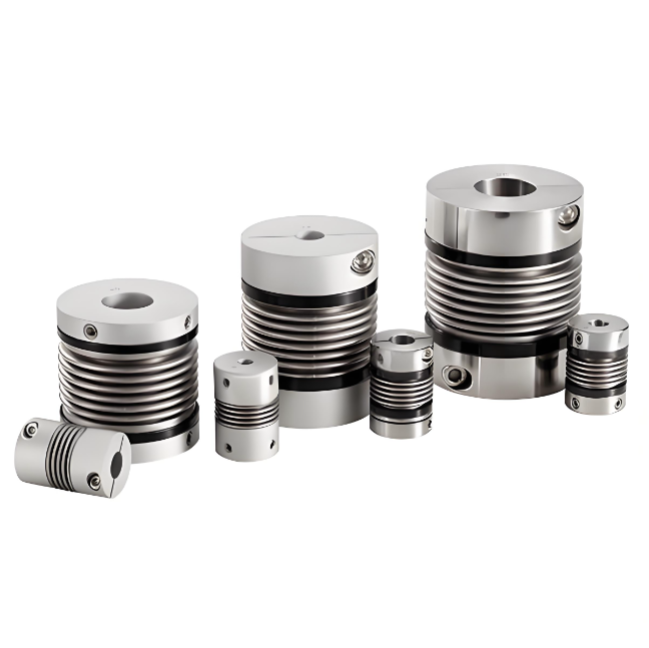

Accouplements à soufflet en alliage d'aluminium RSK-CPR Le type à vis compense plus efficacement les écarts radiaux, angulaires et axiaux

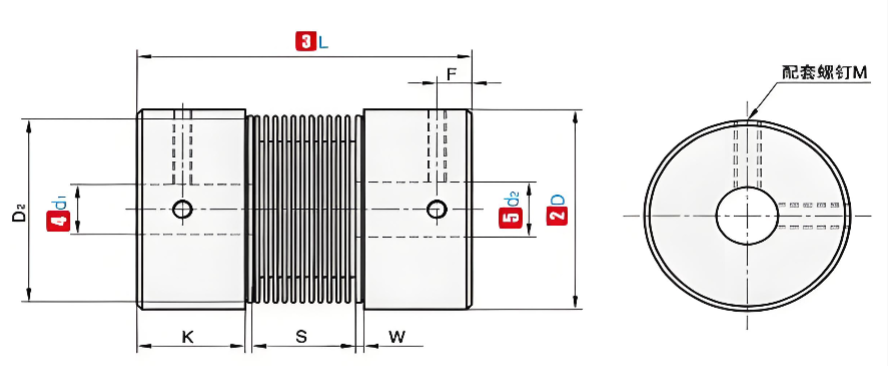

Réf.

ΦD

L

Diamètre intérieur standard (mm)

K

W

S

D₂

F

M

Couple de serrage (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Remarque : les trous intérieurs aux deux extrémités de l'accouplement peuvent être librement combinés avec les diamètres intérieurs minimum et maximum. Les tailles de diamètre intérieur indiquées dans le tableau sont uniquement à titre de référence. Le diamètre du trou requis par le client est également à titre de référence uniquement. Pour le diamètre de trou souhaité par le client, veuillez nous contacter.

Réf.

ΦD

L

Couple nominal (N.m)

Autoriser le biais (mm)

Autoriser l'inclinaison (∠°)

Autoriser la déviation axiale (mm)

Autoriser le régime

Rigidité statique en torsion (N.m/rad)

Moment d'inertie (N.m)

Poids (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2.0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1,3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1,3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1,3

10000

530

2,1X10⁻⁵

85

Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.
