Wholesale Accouplement à membrane unique étagé en alliage d'aluminium RSK-CPST pour machines servo

Accueil / Produits / Accouplements servo / Accouplements à membrane / Accouplement à membrane unique étagé en alliage d'aluminium RSK-CPST pour machines servo

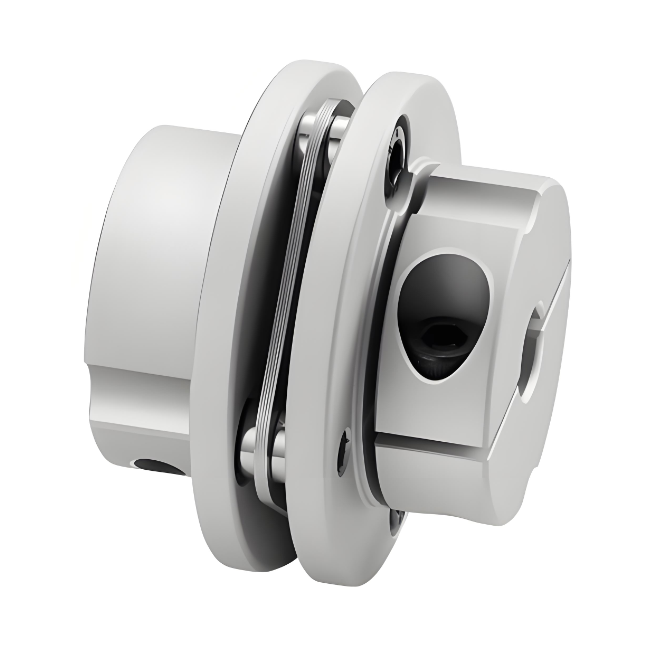

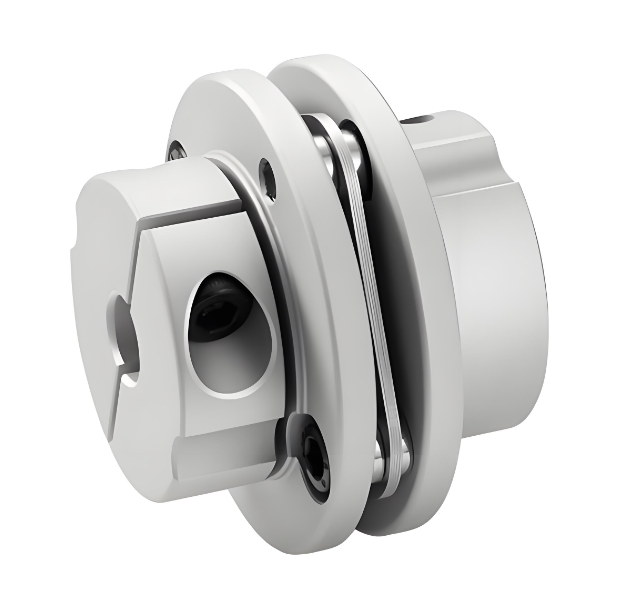

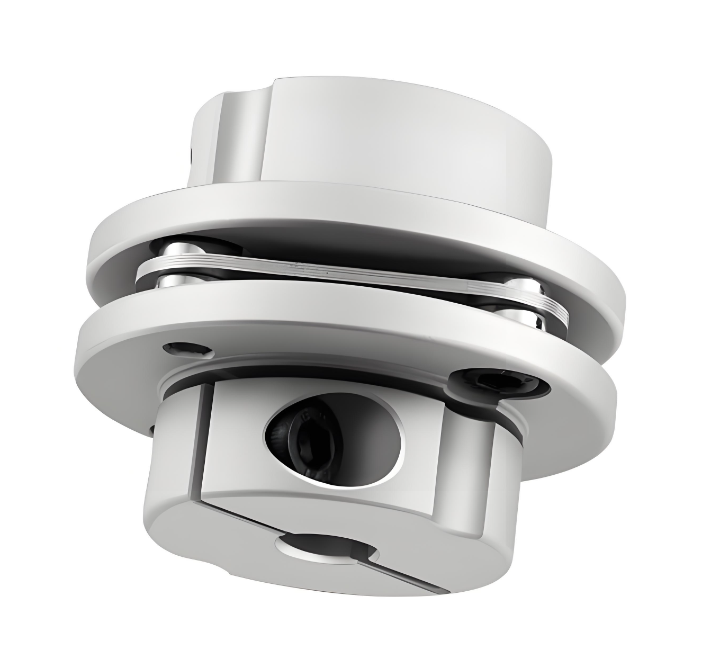

Accouplement à membrane unique étagé en alliage d'aluminium RSK-CPST pour machines servo

Accouplement à membrane unique étagé en alliage d'aluminium RSK-CPST pour machines servo

Contactez-nous
  • Spécification
  • Décrire
Spécification

> Manchon d'arbre en alliage d'aluminium haute résistance

>Le diaphragme est en acier inoxydable 304

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre, peut effectuer un contrôle de haute précision

> Conçu pour les servomoteurs et les moteurs pas à pas

>La connexion sans espace entre l'arbre et le manchon d'arbre convient à la rotation avant et arrière

>Faible inertie, adaptée au fonctionnement à grande vitesse

>Méthode de serrage des vis de serrage

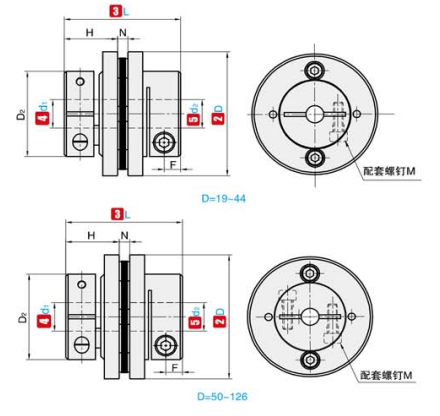

①NON. ②D ③L ④d₁  ⑤d₂ Plage facultative D₂ N F H M Couple de serrage des vis
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NON. ②D ③L Couple nominal
(N ·m) 		Excentricité admissible
(mm) 		Déviation admissible
(°) 		Déviation axiale admissible
(mm) 		Vitesse autorisée
(tr/min) 		Rigidité d'inversion statique
(N ·m/rad) 		Moment d'inertie
(kg ·m²) 		Poids
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
