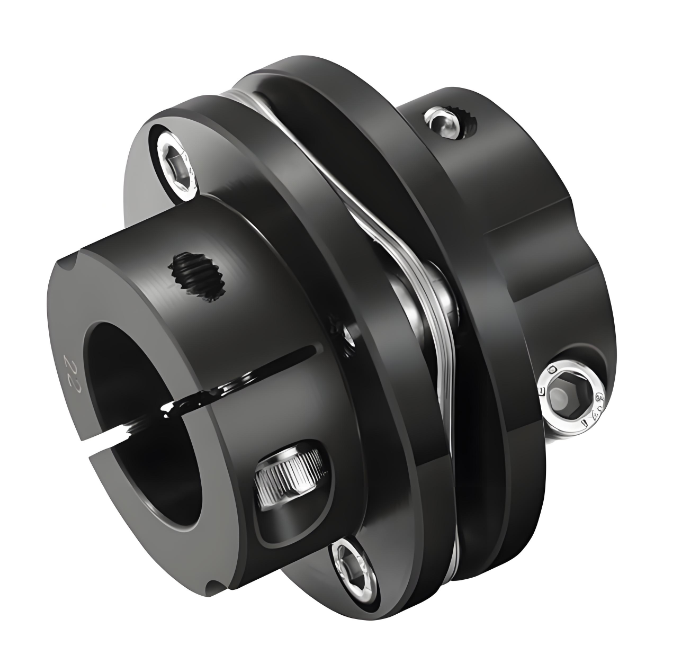

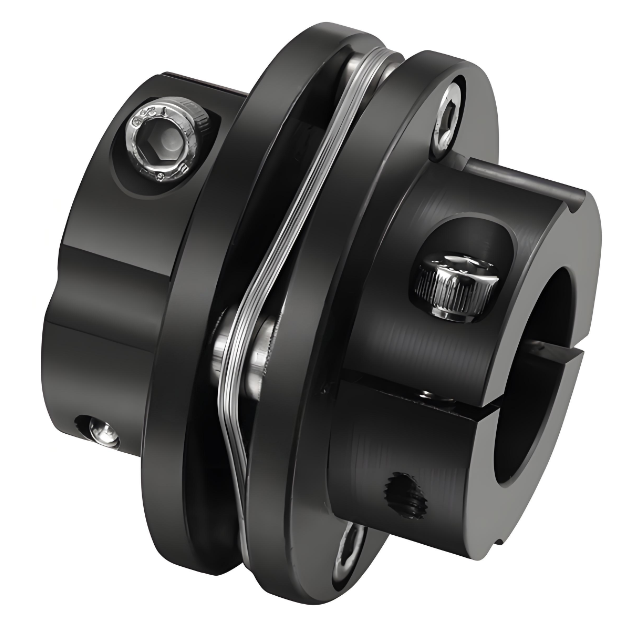

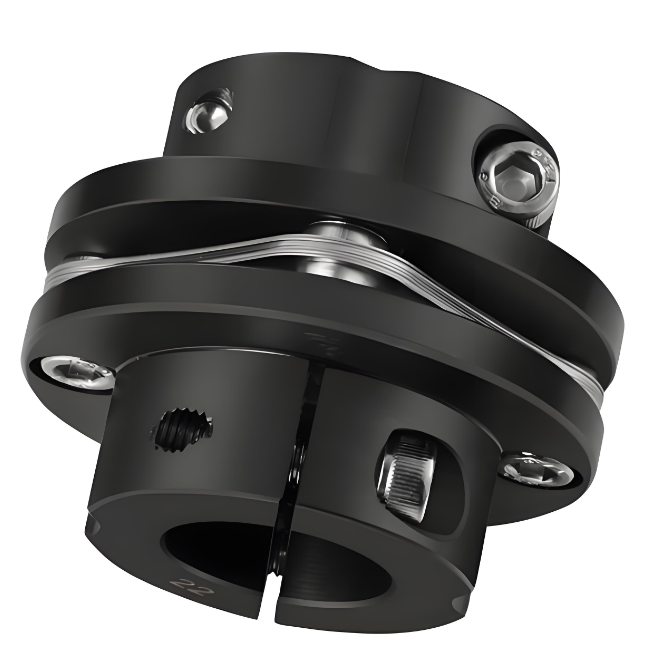

RSK-CPNST 45# accouplement à membrane unique étagé en acier noirci

>Le diaphragme est en acier inoxydable 304

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre, peut effectuer un contrôle de haute précision

> Conçu spécifiquement pour les servomoteurs et les moteurs pas à pas

>Avec conception à rainure de clavette, transmission à grand troque

>La connexion sans espace entre l'arbre et le manchon d'arbre convient à la rotation avant et arrière

>Le manchon d'arbre est en acier 45#

>Méthode de serrage de la vis de positionnement

Cet accouplement à membrane unique étagé en acier 45# est fabriqué en acier 45 comme matériau principal, avec une excellente résistance et ténacité. Le demi-accouplement est forgé en acier 45, qui est solide et peut résister à un couple important pour assurer une transmission de puissance stable.

Sa conception structurelle est unique. Le diaphragme unique est en tôle d'acier inoxydable et est décalé avec les deux demi-accouplements par boulons. Cette conception peut compenser efficacement le déplacement relatif entre les deux arbres connectés par déformation élastique du diaphragme, couvrant le déplacement axial, radial et angulaire, et possède une capacité de compensation exceptionnelle. Par rapport à l'accouplement à engrenages, sa capacité de déplacement angulaire est doublée, la force de réaction est faible lors du déplacement radial, la flexibilité est grande et un certain degré d'excentricité, de déflexion et de déviation axiale est autorisé, ce qui présente une bonne adaptabilité au désalignement de l'arbre.

En termes de performances, il présente de nombreux points forts. Il dispose d'une large plage de transmission de couple et convient à une variété de conditions de travail. Il peut réduire considérablement les vibrations pendant le fonctionnement, sans bruit ni usure, et l'efficacité de la transmission atteint 99,86 %, ce qui est particulièrement remarquable dans les scénarios de transmission haute puissance à vitesse moyenne et élevée. La plage d'adaptabilité de la température de travail est large et peut fonctionner normalement dans un environnement de -80 ℃ à 300 ℃, et peut également fonctionner en toute sécurité dans des conditions difficiles avec chocs et vibrations. De plus, l'accouplement présente une structure simple, un poids léger, une petite taille, une installation et un démontage faciles, aucun besoin de déplacer la machine (pour le type avec arbre intermédiaire), aucune lubrification et de faibles coûts de maintenance ultérieurs. Dans le domaine de la transmission mécanique de précision, il peut transmettre avec précision la vitesse, fonctionner sans glissement et fournir un soutien solide pour le fonctionnement stable de l'équipement. Il peut être largement utilisé dans de nombreuses industries telles que les ventilateurs, les pompes et les vannes, l'exploitation minière, la métallurgie, les machines de fabrication du papier, les systèmes hydrauliques, la construction navale, etc.
