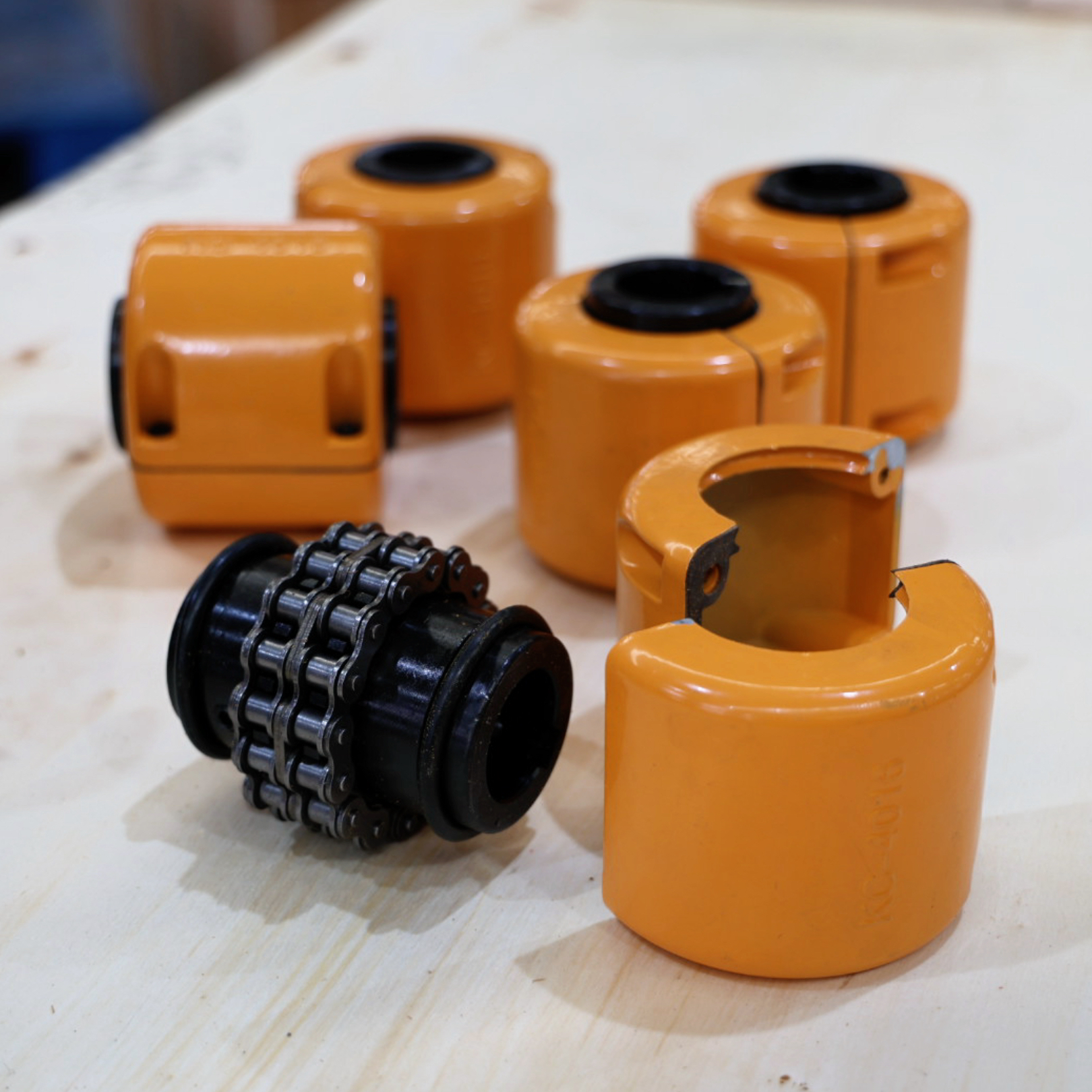

Accouplements à chaîne RSK-KC pour la transmission de puissance Installation facile Exigences d'alignement inférieures

Contactez-nous

Spécification

Structure simple, faible coût

Installation facile, exigences d'alignement réduites

Forte capacité de charge

Permet un déplacement axial relativement important

Maintenance simple (pour les conceptions ouvertes)

Démontage facile

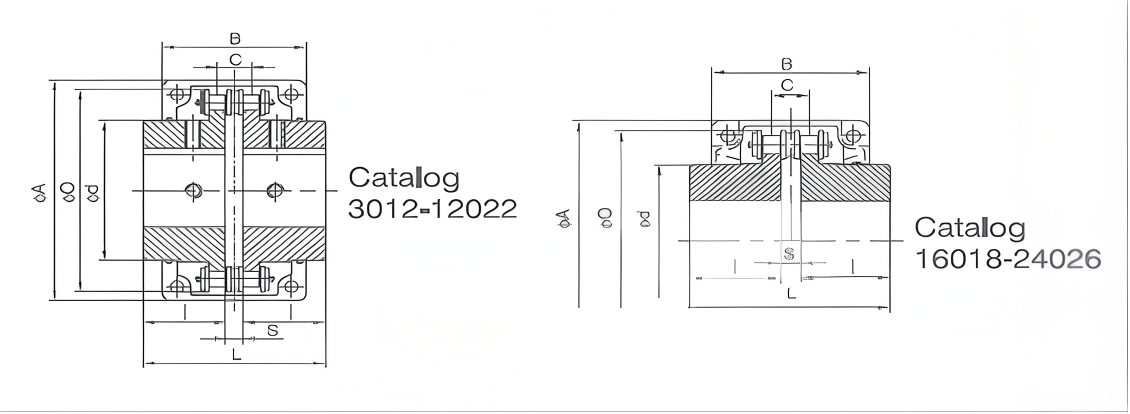

Réf.

En vigueur

Gamme de

Arbre

Pilote

Max...

Angulaire

(Degré)

Boulon

Max...

Couple (Nm)

Max...

Révolution (tr/min)

Instant

De l'inertie

(kg. cm²)

Obligatoire

Montant de

Graisse (kg)

Poids G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Décrire

L'accouplement de chaîne KC, entièrement connu sous le nom de « Accouplement de chaîne à rouleaux », est un élément mécanique qui transmet la puissance par l'engrènement de chaînes à rouleaux double ou multibrins avec deux demi-accouplements de type pignon du même nombre de dents.

Son principe de base repose sur la « flexibilité » de la chaîne pour compenser le déplacement relatif entre deux arbres, tout en utilisant l'engrènement entre les dents du pignon et les rouleaux de chaîne pour transmettre le couple. Il appartient à la catégorie des raccords flexibles sans éléments élastiques. Sa capacité de compensation provient principalement du jeu dans les charnières de la chaîne et de la flexibilité inhérente de la chaîne.

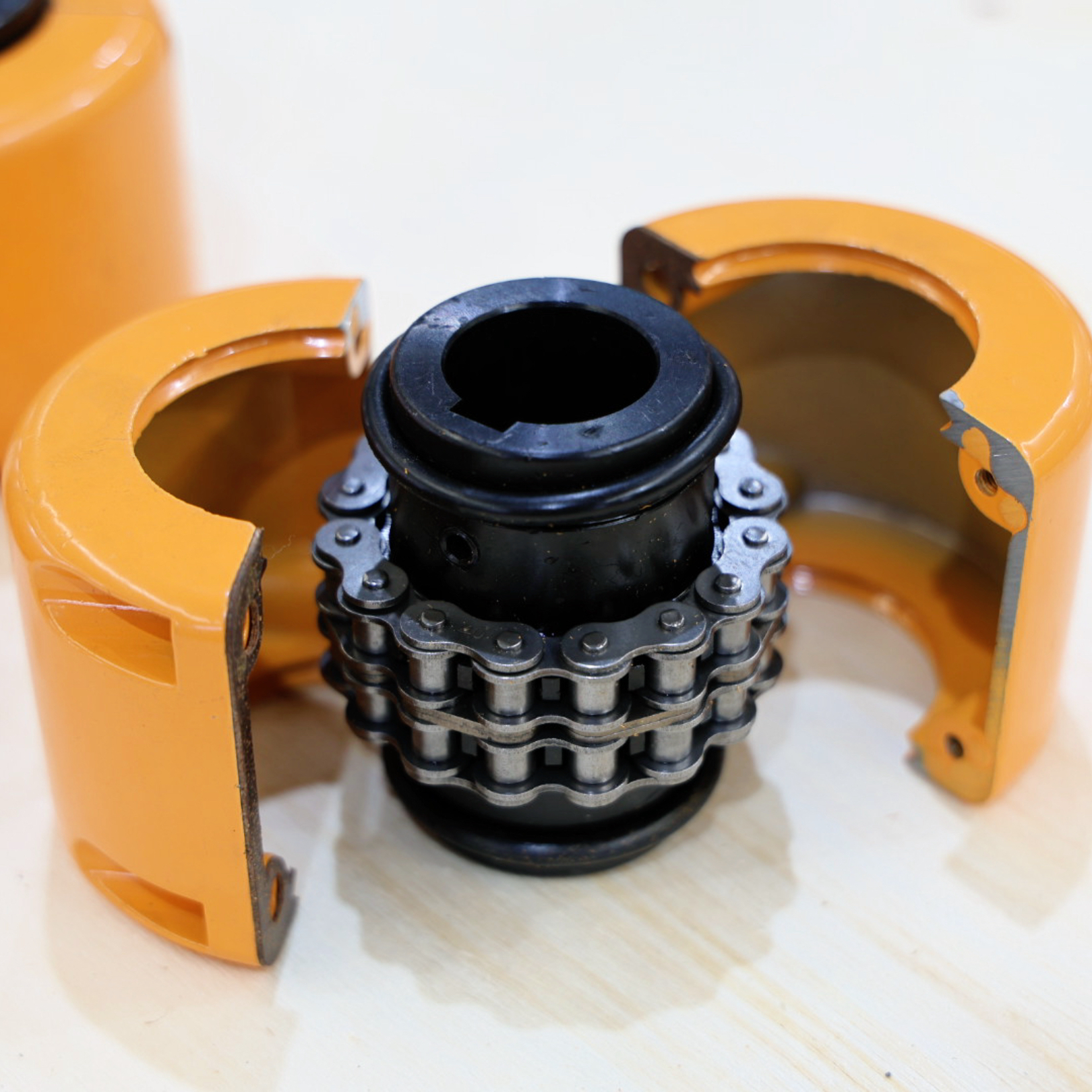

Un accouplement à chaîne KC standard se compose principalement des composants suivants :

Deux demi-accouplements de type pignon : de forme identique aux pignons, généralement fabriqués en acier allié de haute qualité, et reliés aux arbres menant et mené via des clavettes, des bagues coniques, etc.

Chaîne à rouleaux double brin (ou multibrin) : sert d'élément flexible intermédiaire, enroulé autour et engrenant avec les deux demi-raccords.

Protection (boîtier) : généralement constituée de deux couvercles métalliques fendus (acier ou aluminium) fixés avec des boulons. Ses fonctions principales sont :

Protection de sécurité : empêche la chaîne rotative à grande vitesse de s'envoler et de provoquer des accidents en cas de casse.

Réservoir de lubrifiant : peut être rempli de graisse pour assurer une lubrification continue et une prévention de la rouille de la chaîne.

Protection contre la poussière et les contaminants : protège la chaîne de la poussière externe, de l'humidité et des débris.

Caractéristiques clés

Structure simple, faible coût :

Peu de composants, procédés de fabrication matures (pignons et chaînes sont des pièces standards). Il s'agit de l'un des types d'accouplements présentant le rapport qualité-prix le plus élevé.

Installation facile, exigences d'alignement inférieures :

En raison de son jeu et de sa flexibilité inhérents, il présente une bonne adaptabilité aux erreurs d'installation axiales, radiales et angulaires (désalignement combiné) entre les arbres. L'installation et l'alignement sont plus rapides et plus faciles par rapport aux accouplements à engrenages ou à disques.

Forte capacité de charge :

La conception de la chaîne multibrins peut transmettre un couple considérable, ce qui la rend adaptée aux applications d'entraînement de puissance et de charge moyennes.

Permet un déplacement axial relativement important :

La chaîne peut glisser axialement le long des dents du pignon, permettant ainsi de compenser le flottement axial important provoqué par la dilatation thermique ou les jeux des roulements.

Maintenance simple (pour les conceptions ouvertes) :

Les premiers accouplements à chaîne de type ouvert, sans protections, permettaient une observation directe de l'usure et une lubrification facile. Les conceptions protégées modernes ne nécessitent également qu'une ouverture périodique du boîtier pour inspection et regraissage.

Démontage facile :

Ne nécessite pas de mouvement axial des machines connectées. Le simple retrait des boulons de protection et du maillon de connexion de la chaîne (le cas échéant) permet de retirer la chaîne, permettant ainsi le désengagement.

Domaines d'application principaux

Les accouplements à chaîne KC conviennent aux applications économiques avec des vitesses moyennes à faibles, des charges moyennes, nécessitant une certaine compensation du désalignement et où une précision de transmission élevée n'est pas critique.

tels que :

Machines agricoles : entraînements pour moissonneuses, tracteurs, etc.

Équipement de convoyage : entraînements pour convoyeurs à bande, convoyeurs à chaîne.

Équipement industriel général : Ventilateurs, pompes, mélangeurs, tambours.

Machines de construction : petites centrales de malaxage, matériel de levage.

Certaines machines industrielles légères sensibles aux coûts.
