Instructions d'installation des accouplements de réseau RSK

La performance du accouplement dépend en grande partie de la façon dont vous installez et entretenez. Les couplages de grille sont conçus pour fonctionner en position horizontale ou verticale sans modification.

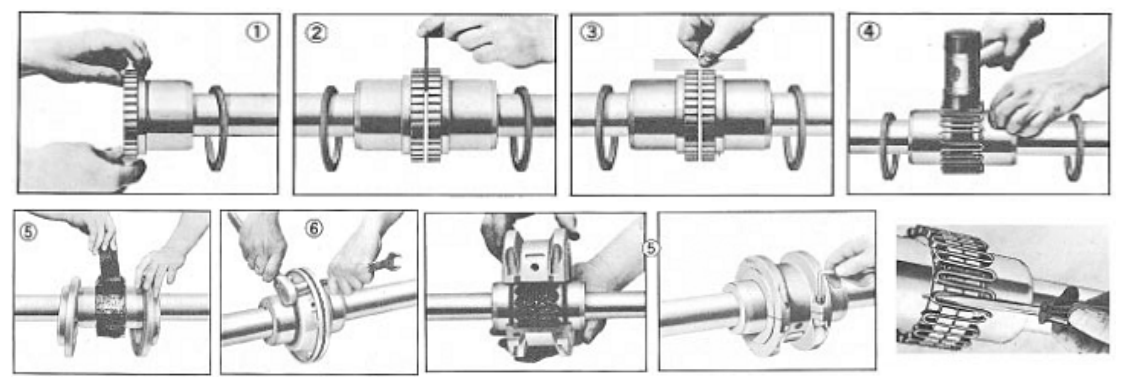

1. Monter les joints et les moyeux
Nettoyez toutes les pièces métalliques à l'aide d'un solvant ininflammable et vérifiez les moyeux, les arbres et les rainures de clavette pour déceler les bavures. Enduisez légèrement les joints de graisse et placez-les sur les arbres avant de monter les moyeux. Montez les moyeux sur leurs arbres respectifs de manière à ce que la face du moyeu affleure l'extrémité de ses arbres, sauf indication contraire. Serrez les vis une fois fournies.

2. Espace et alignement angulaire

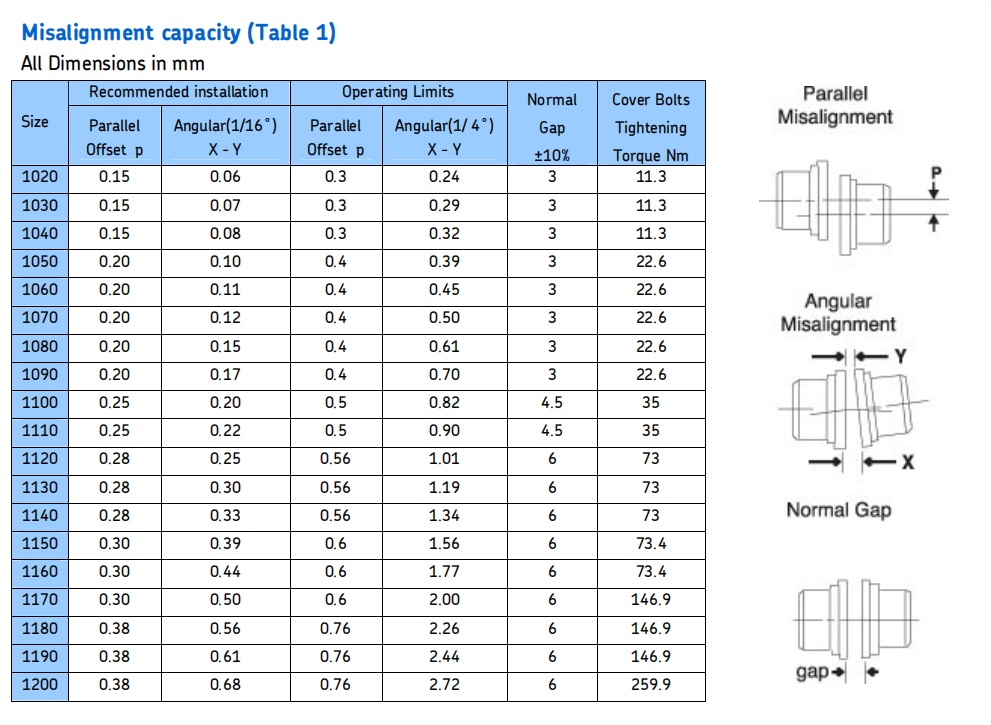

Utilisez une barre d'espacement d'épaisseur égale à l'espace spécifié dans le tableau 1. Insérez la barre comme indiqué sur la figure à la même profondeur à des intervalles de 90° et mesurez le jeu entre la barre et la face du moyeu avec des palpeurs. La différence entre les mesures minimales et maximales ne doit pas dépasser les limites angulaires spécifiées dans le tableau 1.

3. Alignement du décalage
Alignez de manière à ce qu'une règle droite repose d'équerre (ou dans les limites spécifiées dans le tableau 2) sur les deux moyeux et également à des intervalles de 90°. Le dégagement ne doit pas dépasser les limites d'installations de décalage parallèle spécifiées dans le tableau 1. Serrez tous les boulons de fondation et répétez les étapes 2 et 3. Réalignez l’accouplement si nécessaire.

4. Insérer une grille
Remplissez l'espace et les rainures avec le lubrifiant spécifié avant d'insérer la grille. Fixez la grille dans la même direction ; cela garantira un contact correct de la grille avec la goupille non rotative dans les moitiés du couvercle. Écartez légèrement la grille pour passer sur les dents d'accouplement et placez-la avec un maillet souple.

5. Emballer avec de la graisse et assembler les couvercles
Remplissez les espaces entre et autour de la grille avec autant de lubrifiant que possible et essuyez l'excédent au ras du haut de la grille. Positionnez les joints sur les moyeux pour les aligner avec les rainures du couvercle. Positionnez les joints sur la bride de la moitié inférieure du couvercle et assemblez les couvercles de manière à ce que les repères soient du même côté. Poussez les joints jusqu'à ce qu'ils s'arrêtent contre les joints et fixez les moitiés du couvercle avec des fixations, serrez au couple spécifié dans le tableau. Assurez-vous que les joints restent en place pendant le serrage des fixations.
