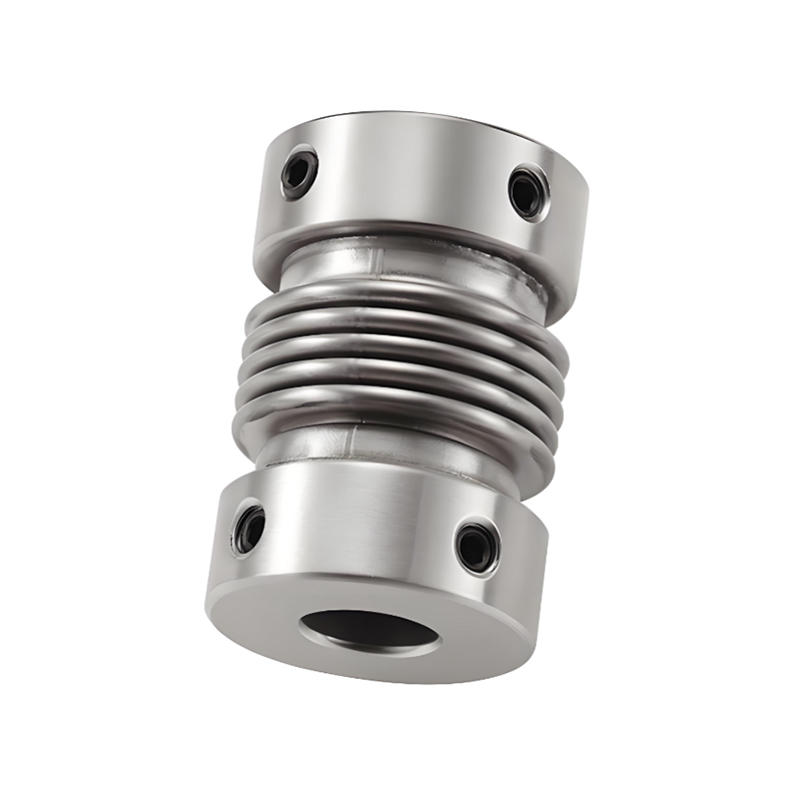

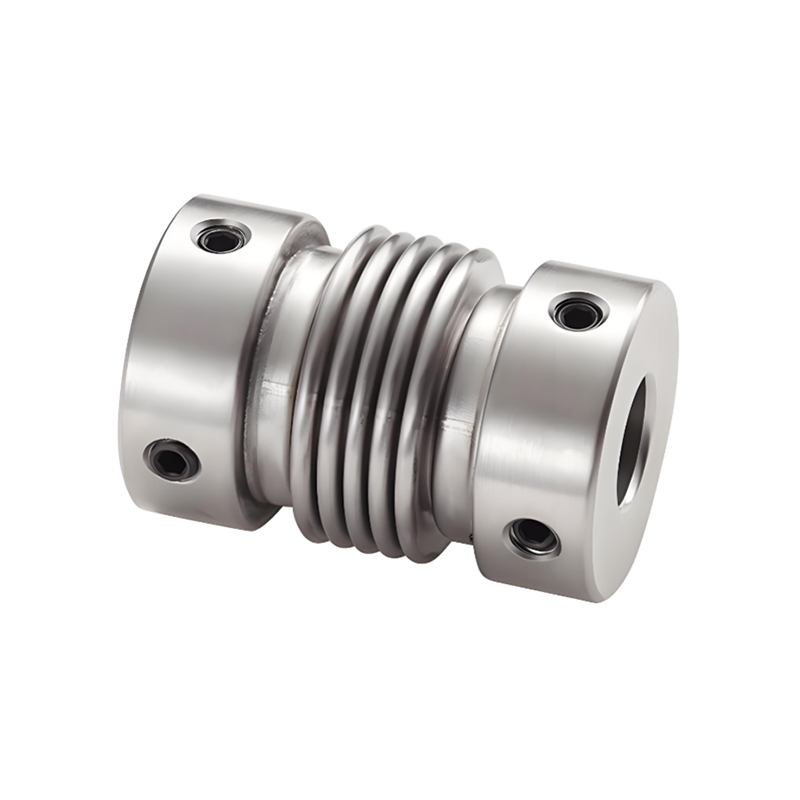

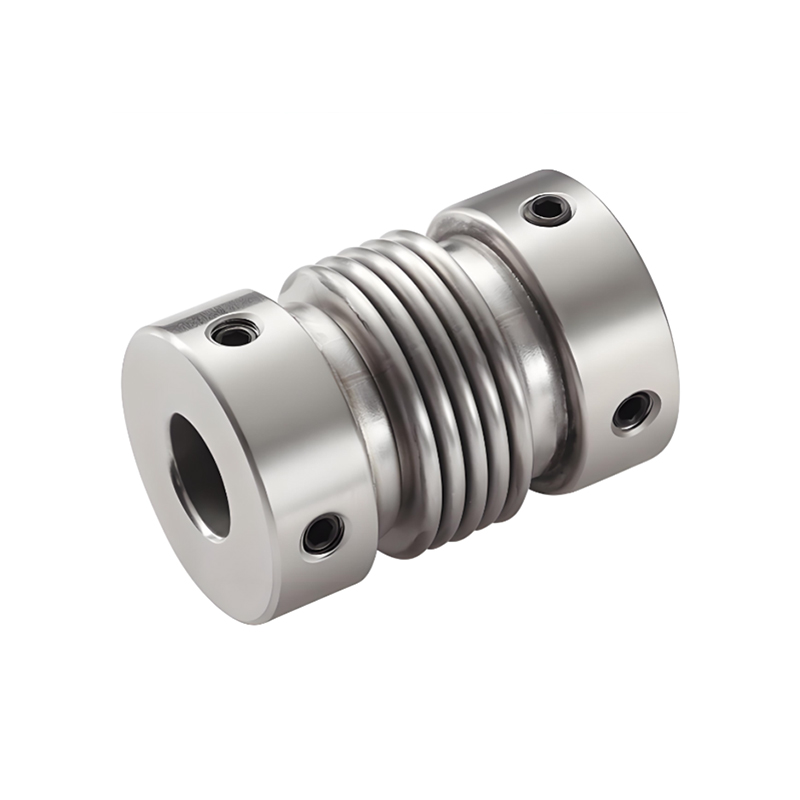

Vis de positionnement d'accouplements de soufflet d'acier inoxydable de bonne résistance à la corrosion de RSK-CPRG

Contactez-nous

Spécification

>L'ensemble est en acier inoxydable,avec une excellente résistance à la corrosion

> Soudage laser entre le soufflet et le manchon d'arbre, jeu de rotation nul, adapté à la marche avant et arrière

>La structure à soufflet compense plus efficacement les écarts radiaux, angulaires et axiaux

>Méthode de serrage de la vis de positionnement

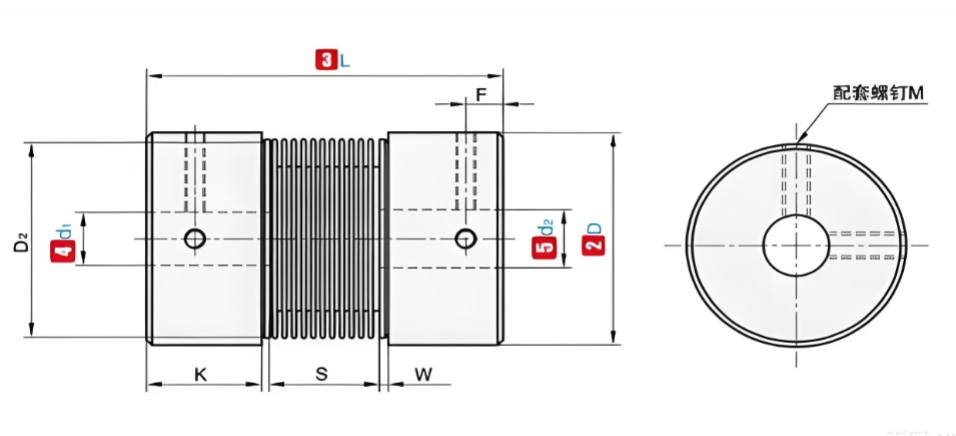

Réf.	ΦD	L	Diamètre intérieur standard (mm)	K	W	S	D₂	F	M	Couple de serrage (N.m)
RSK-CPRG	16	27	4-5-6-6.35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6.35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6.35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Remarque : les trous intérieurs aux deux extrémités de l'accouplement peuvent être librement combinés avec les diamètres intérieurs minimum et maximum. Les tailles de diamètre intérieur indiquées dans le tableau sont uniquement à titre de référence. Le diamètre du trou requis par le client est également à titre de référence uniquement. Pour le diamètre de trou souhaité par le client, veuillez nous contacter.

Réf.	ΦD	L	Couple nominal (N.m)	Autoriser le biais (mm)	Autoriser l'inclinaison (∠°)	Autoriser la déviation axiale (mm)	Autoriser le régime	Rigidité statique en torsion (N.m/rad)	Moment d'inertie (N.m)	Poids (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2.0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1,3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1,3	10000	490	2,0X10⁻⁵	128
Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.

Décrire

L'accouplement est principalement composé de deux moyeux en acier inoxydable à haute résistance et d'un soufflet en acier inoxydable à paroi mince au milieu. La structure unique du soufflet peut non seulement compenser efficacement les écarts radiaux, angulaires et axiaux entre les deux arbres, garantissant une transmission de puissance douce et précise en cas d'erreur d'installation ou de déplacement de l'arbre pendant le fonctionnement de l'équipement, mais également absorber les vibrations, réduire le bruit de fonctionnement de l'équipement et prolonger la durée de vie globale.

En termes de matériau, l'acier inoxydable de haute qualité est sélectionné pour conférer à l'accouplement d'excellentes propriétés de résistance à l'huile et à la corrosion, sans crainte de toutes sortes d'érosion par l'huile et les produits chimiques, et convient à la transformation alimentaire, à l'industrie chimique, pharmaceutique et à d'autres industries ayant des exigences extrêmement élevées en matière d'hygiène et de résistance à la corrosion. La conception spéciale d'étanchéité bloque en outre l'entrée d'impuretés externes et assure le fonctionnement stable de la structure de précision interne.

Il présente les caractéristiques d'absence d'espace et de sensibilité élevée, peut transmettre avec précision le couple, une forte rigidité en torsion, des caractéristiques de rotation cohérentes dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre, une précision de transmission élevée et peut répondre aux exigences de fonctionnement des équipements de haute précision. Il existe différentes méthodes d'installation, notamment le type de fixation par vis supérieure, le type de fixation par pince et le type de fixation par manchon d'expansion, qui permettent aux utilisateurs de choisir de manière flexible en fonction des conditions de travail réelles, et l'installation est simple et rapide. La fonctionnalité sans entretien réduit considérablement les coûts d’exploitation et de maintenance de l’équipement et améliore l’efficacité de la production. Qu'il s'agisse d'une machine-outil CNC de haute précision ou d'une ligne de production automatisée avec des exigences de stabilité extrêmement élevées, cet accouplement peut démontrer d'excellentes performances et fournir une solide garantie pour le fonctionnement stable de l'équipement.
