Name: Accouplement d'engrenage de tambour à bague intérieure en nylon RSK-TGL, excellente absorption des chocs
Rating: 5 (99 reviews)

Spécification

L'accouplement à engrenages à tambour à bague d'engrenage interne en nylon RSK-TGL est un composant de connexion de transmission léger et silencieux. Sa caractéristique principale est l'utilisation d'un matériau en nylon à haute résistance pour former la couronne d'engrenage interne, qui engrène avec un manchon d'engrenage externe en forme de tambour. Il offre d'excellentes propriétés d'absorption des chocs, d'amortissement des vibrations et d'isolation électrique, ce qui le rend adapté aux applications de transmission de précision avec des exigences de couple faibles à moyennes, où la suppression des vibrations et la protection contre la corrosion électrique sont nécessaires.

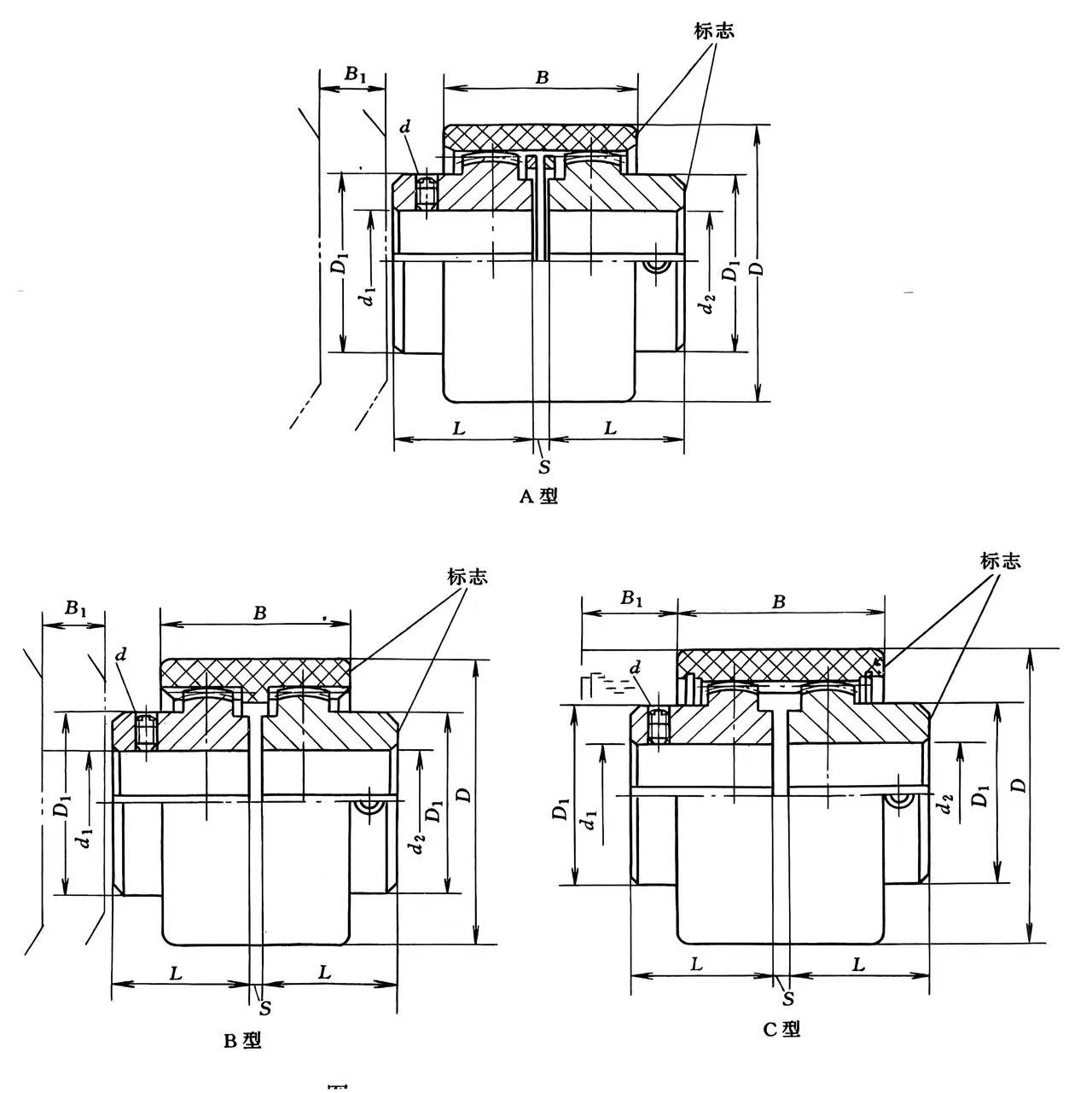

Modèle	Couple nominal /N·m	Rotation autorisée Vitesse [n]	Diamètre du trou d'arbre	Trou d'arbre Longueur L	D			B				S	d	Poids		Moment d'inertie I
					En forme de A, B	en forme de C		En forme de A, B	en forme de C	En forme de A, B	en forme de C
														En forme de A en forme de B	en forme de C	En forme de A en forme de B	en forme de C
TGLA1 TGLB1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10、11	22
			12、14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Description

Un accouplement à engrenages est un connecteur mécanique à couple élevé pour les arbres non colinéaires, utilisant des dents d'engrenage internes/externes dans des manchons pour transmettre la puissance tout en compensant le désalignement angulaire, radial et axial, ce qui le rend idéal pour les utilisations industrielles lourdes comme les aciéries, les pompes et les convoyeurs où une densité de puissance et une fiabilité élevées sont cruciales, bien qu'il nécessite une lubrification et un entretien appropriés pour la longévité.

Comment ça marche

Composants : Deux moyeux (avec dents d'engrenage externes) se fixent à chaque arbre, reliés par des manchons (avec dents d'engrenage internes).

Compensation du désalignement : les dents de l'engrenage permettent le mouvement et la flexion pour gérer le désalignement angulaire (d'un côté à l'autre), radial (décalage) et axial (de bout en bout) entre les arbres.

Transmission de couple : un contact de surface élevé entre les dents de l'engrenage couronné permet un transfert de puissance efficace et à couple élevé avec une rigidité en torsion exceptionnelle.

Principales caractéristiques et avantages

Couple élevé : Capable de supporter des charges de couple très élevées.

Compact : offre un rapport puissance/poids élevé, s'adaptant aux espaces restreints.

Fiable : offre une longue durée de vie avec une lubrification appropriée.

Polyvalent : disponible dans diverses configurations (engagement simple/double, moitiés rigides/flexibles) pour différents besoins.

Applications

Entraînements de rouleaux (industries sidérurgiques, papetières)

Pompes, ventilateurs, convoyeurs

Équipement de production d'énergie

Entretien

Nécessite une lubrification périodique (graisse) pour protéger les dents de l'engrenage.

Un bon alignement lors de l'installation est essentiel pour la fiabilité et la longévité.
