Name: Accouplement à tambour de type RSK-WGP avec disque de frein adapté aux applications impliquant des freins à disque
Rating: 5 (99 reviews)

Spécification

L'application impose des exigences élevées en matière de configuration compacte, de freinage synchronisé et de précision de transmission.

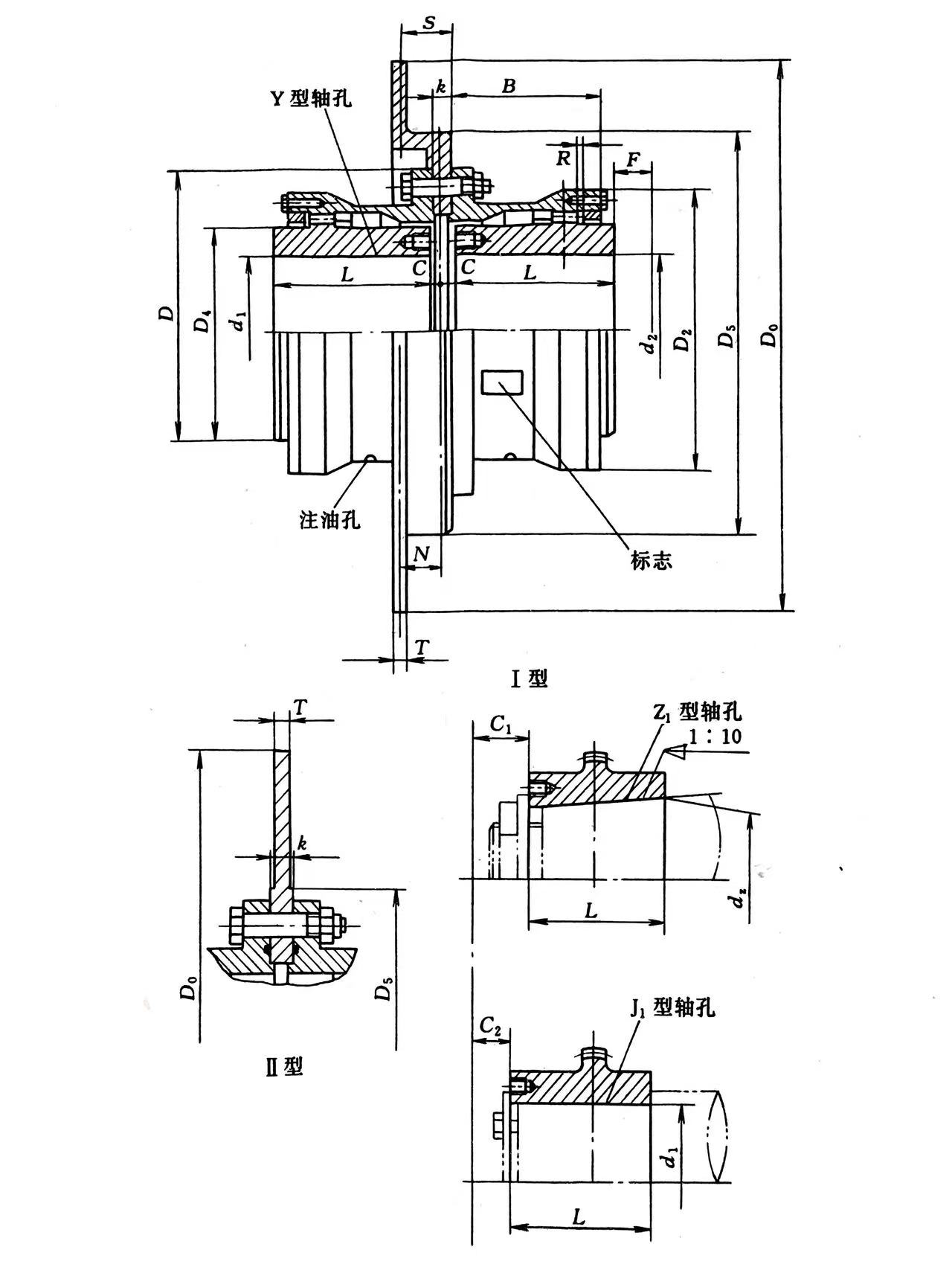

modèle	Couple nominal Tn/N.m	Vitesse autorisée n/r.min-1	Diamètre du trou d'arbre d1\d2	L Longueur du trou d'arbre L		D0	D	D2	D4	B	F	N	R	C	C1	C2	poids m/kg	moment d'inertie I/kg.m2	Dosage de graisse lubrifiante /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100 110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100 110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100 110,120,125	212	167										48
			130 140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100 110,120,125	212	167										48	28
			130 140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100 110,120,125	212	167									8	51	32
			130 140,150	252	202										56
			160 170 180	302	242										66
WGP12	80000	1400	120 125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130 140,150	252	202										56	32
			160 170 180	302	242										66
			190 200	352	282										76
WGP13	112000	1400	140 150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160 170 180	302	242										66	32
			190 200,220	352	282										76
WGP14	160000	1200	160 170 180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190 200,220	352	282										78
			240 250 260	410	330										--	10

Description

Un accouplement à engrenages est un connecteur mécanique à couple élevé pour les arbres non colinéaires, utilisant des dents d'engrenage internes/externes dans des manchons pour transmettre la puissance tout en compensant le désalignement angulaire, radial et axial, ce qui le rend idéal pour les utilisations industrielles lourdes comme les aciéries, les pompes et les convoyeurs où une densité de puissance et une fiabilité élevées sont cruciales, bien qu'il nécessite une lubrification et un entretien appropriés pour la longévité.

Comment ça marche

Composants : Deux moyeux (avec dents d'engrenage externes) se fixent à chaque arbre, reliés par des manchons (avec dents d'engrenage internes).

Compensation du désalignement : les dents de l'engrenage permettent le mouvement et la flexion pour gérer le désalignement angulaire (d'un côté à l'autre), radial (décalage) et axial (de bout en bout) entre les arbres.

Transmission de couple : un contact de surface élevé entre les dents de l'engrenage couronné permet un transfert de puissance efficace et à couple élevé avec une rigidité en torsion exceptionnelle.

Principales caractéristiques et avantages

Couple élevé : Capable de supporter des charges de couple très élevées.

Compact : offre un rapport puissance/poids élevé, s'adaptant aux espaces restreints.

Fiable : offre une longue durée de vie avec une lubrification appropriée.

Polyvalent : disponible dans diverses configurations (engagement simple/double, moitiés rigides/flexibles) pour différents besoins.

Applications

Entraînements de rouleaux (industries sidérurgiques, papetières)

Pompes, ventilateurs, convoyeurs

Équipement de production d'énergie

Entretien

Nécessite une lubrification périodique (graisse) pour protéger les dents de l'engrenage.

Un bon alignement lors de l'installation est essentiel pour la fiabilité et la longévité.
