Wholesale Accouplements à curseur croisé en alliage d'aluminium RSK-CPH, type de serrage, conception amovible, installation facile

Accueil / Produits / Accouplements servo / Accouplements Oldham / Accouplements à curseur croisé en alliage d'aluminium RSK-CPH, type de serrage, conception amovible, installation facile

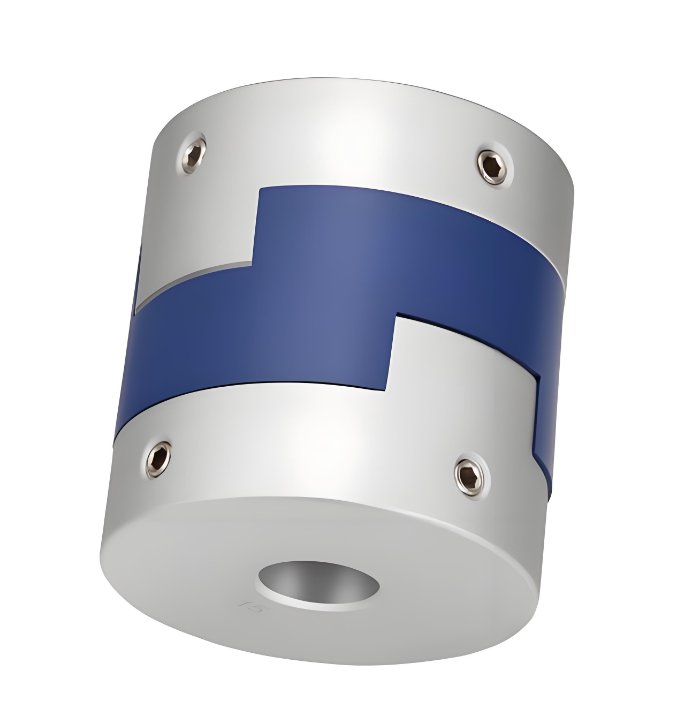

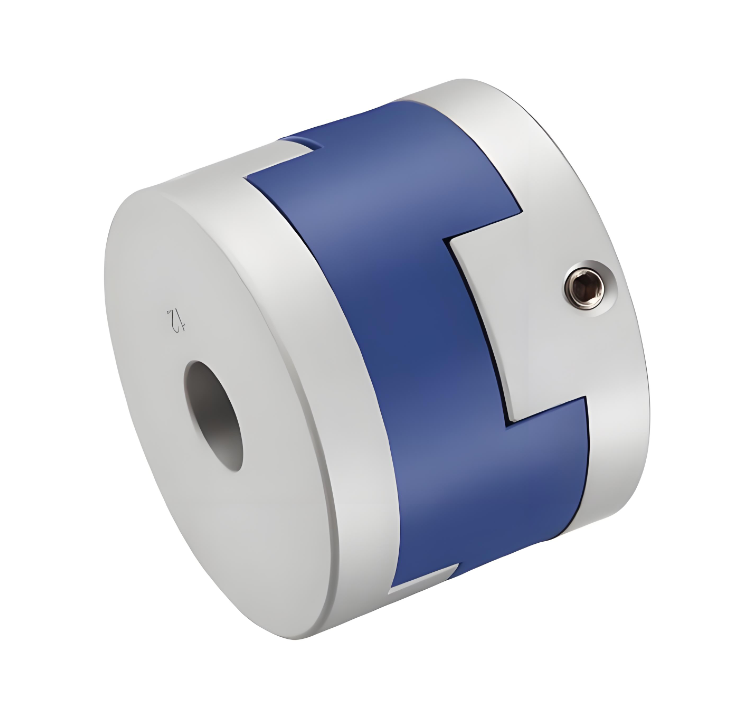

Accouplements à curseur croisé en alliage d'aluminium RSK-CPH, type de serrage, conception amovible, installation facile

Accouplements à curseur croisé en alliage d'aluminium RSK-CPH, type de serrage, conception amovible, installation facile

Contactez-nous
  • Spécification
  • Décrire
Spécification


> Le manchon d'arbre est en alliage d'aluminium à haute résistance

> Le matériau colloïdal adopte le PA66 importé, qui présente une bonne résistance à l'usure, à la corrosion et une bonne isolation électrique.

>La conception coulissante compense plus efficacement les déviations radiales et angulaires

> Conception amovible pour une installation facile

> Méthode de serrage des vis de serrage

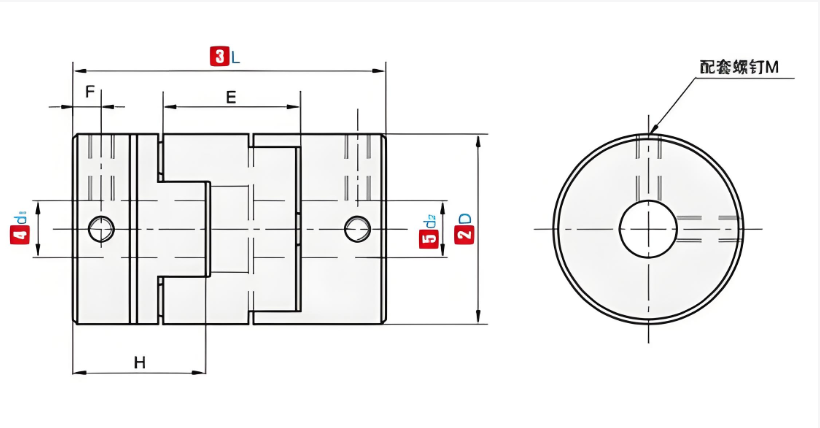

代号

nom de code

D

L

常用D1/D2 内径尺寸     Diamètre intérieur standard (mm)

E

F

H

M

拧紧扭矩

Couple de serrage (N.m)

RSK-CPH

16

18

4 5 6 6.35 7 8

12

3.0

7.1

M3

1.2

20

25

5 6 6,35 7 8 9,525 10 11 12

12.7

3.0

10.1

M4

2.5

25

28

5 6 6,35   8 9,525 10 11 12         14

17.7

2.8

21

M4

2.5

32

33

5 6          8 9,525 10 11 12 12,7 14 15 16

20

3.4

14

M4

2.5

40

32

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20

20.3

3.2

14

M4

2.5

44

46

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22

18.4

3.5

20.7

M5

5

50

38

10      12 12,7 14 15 16 17 18 19 20 22 24 25

22.35

3.8

16.5

M5

5

55

57

10      12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

7.8

26.2

M5

5

63

47

14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

6.0

21

M6

8

70

77

16 17 18 19 20 22 24 25 28 30 32 35 38 40

25

13.5

36.5

M8

20

代号

nom de code

D

L

Couple nominal (N.m)

容许偏心      Autoriser le biais (mm)

容许偏角Autoriser l'inclinaison (∠°)

容许轴向偏差Autoriser la déviation axiale (mm)

容许转速Autoriser le régime

Raideur statique en torsion (N.m/rad)

惯性矩          Moment d'inertie (N.m)

重量Poids (g)

RSK-CPH

16

18

0.7

0.8

3

±0,20

9000

30

3,0x10 -7

6

20

25

1.2

1.2

7000

58

3,0x10 -7

18

25

28

2

1.6

6000

130

2,8x10 -6

25

32

33

4.5

2

4800

270

8,9x10 -5

44

40

32

9

2.4

3600

520

2,1x10 -5

81

44

46

12

2.8

3500

560

3,8x10 -5

136

50

38

19

2.6

3000

800

6,0x10 -5

142

55

57

22

3.3

2800

795

9,9x10 -5

255

63

47

33

3

2500

1200

2,1x10 -4

320

70

77

56

3.8

2500

1260

3,9x10 -4

445
