Name: Accouplement à grille à ressort serpentin fabriqué par RSK, type à trou d'arbre court, simple et économique
Rating: 5 (99 reviews)

Spécification

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement

L'installation et le retrait rapides permettent d'économiser du temps et des efforts

Durée de vie ultra longue

Structure simple et entretien facile

Faibles exigences d'installation et grande variété de conceptions

L'exigence de précision d'installation pour les accouplements à grille à ressort en serpentin est inférieure à celle des accouplements généraux

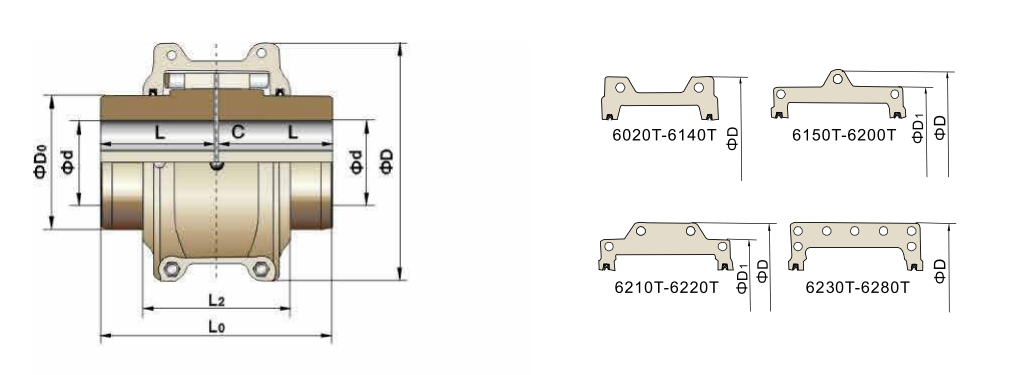

Modèle	Couple nominal/ Tn N. M	Vitesse autorisée/N tr/min	Trou d'essieu maximum L mm	Longueur axiale L mm	Longueur L0 mm	L2mm	Dmm	D0mm	Espace C mm	Poids (sans trou) kilos	Moment d'inertieI Kg.m2	Charge d'huile kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250 tonnes	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Description

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé.

L'accouplement à grille à ressort serpentin Jiangsu RSK combine la capacité de couple élevée des accouplements à engrenages avec la flexibilité des accouplements élastiques, ce qui en fait une option plus simple et plus idéale parmi les accouplements de moyenne à lourde. Sa conception à démontage rapide élimine complètement les difficultés d'installation et de retrait, offrant une solution de couplage plus économique et plus fiable.

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement.

Les surfaces des dents de l'accouplement à grille à ressort serpentin RSK sont composées de plusieurs surfaces incurvées, qui permettent à la zone de contact de varier en fonction des changements de charge. Cette conception permet à l'accouplement de mieux résister aux impacts de charge et aux charges variables, garantissant ainsi une plus grande sécurité lors du démarrage ou dans des conditions de charge inégales. De plus, la transmission flexible du ressort absorbe une quantité importante de forces vibratoires. Son effet amortisseur réduit les vibrations d'impact de plus de 36%, ce qui en fait un véritable filtre de chocs et de vibrations pour les systèmes de transmission de puissance.

L'installation et le retrait rapides permettent d'économiser du temps et des efforts.

Dans le but de résoudre les difficultés et les inefficacités liées à l'installation et au démontage des raccords, RSK a développé un tout nouveau raccord à démontage rapide. Il adopte une interface de surface conique et utilise plusieurs boulons à haute résistance sur la face d'extrémité pour appliquer une force, obtenant ainsi des effets d'expansion et de connexion. Cette conception permet un ajustement avec jeu lors de l'installation tout en offrant les performances d'un ajustement serré, ce qui permet d'économiser plus de 70 % du temps par rapport aux produits à ajustement serré traditionnels.

Durée de vie ultra longue.

Le ressort conique est fabriqué en acier allié à haute résistance et subit un processus de traitement thermique strict pour obtenir une rigidité et une flexibilité supérieures. La surface du ressort est sablée avec précision pour comprimer la structure moléculaire de la couche de surface, ce qui entraîne une meilleure résistance à l'usure et une durée de vie prolongée.

Structure simple et entretien facile.

Faibles exigences d’installation et grande variété de conceptions.

L'exigence de précision d'installation pour les accouplements à grille à ressort en serpentin est inférieure à celle des accouplements généraux. Le ressort peut osciller librement dans les rainures dentées du demi-manchon de couplage, permettant des écarts radiaux, angulaires et axiaux considérables entre les deux arbres. Tant que ces écarts restent dans une certaine plage, ils n'affecteront pas les performances de transmission de puissance, ni ne généreront de bruit ni ne compromettront la durée de vie.
