Name: Accouplement à ressort serpentin à montage et démontage rapides RSK
Rating: 5 (99 reviews)

Accouplement à ressort serpentin à montage et démontage rapides RSK

Contactez-nous

Spécification

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement

L'installation et le retrait rapides permettent d'économiser du temps et des efforts

Durée de vie ultra longue

Structure simple et entretien facile

Faibles exigences d'installation et grande variété de conceptions

L'exigence de précision d'installation pour les accouplements à ressort serpentin est inférieure à celle des accouplements généraux

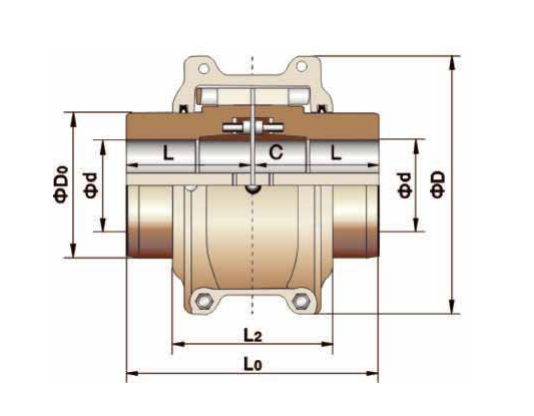

Modèle	Couple nominal/ Tn N. M	Vitesse autorisée/N tr/min	Trou d'essieu maximum L mm	Longueur axiale L mm	Longueur L0 mm	L2 mm	D mm	D0 mm	Espace C mm	Poids (pas de trou) kilos	Moment d'inertieI Kg.m ²	Charge d'huile kilos
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Description

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé.

L'accouplement à ressort serpentin Jiangsu RSK combine la capacité de couple élevée des accouplements à engrenages avec la flexibilité des accouplements élastiques, ce qui en fait une option plus simple et plus idéale parmi les accouplements de moyenne à lourde. Sa conception à démontage rapide élimine complètement les difficultés d'installation et de retrait, offrant une solution de couplage plus économique et plus fiable.

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement.

Les surfaces des dents de l'accouplement à ressort serpentin RSK sont composées de plusieurs surfaces incurvées, qui permettent à la zone de contact de varier en fonction des changements de charge. Cette conception permet à l'accouplement de mieux résister aux impacts de charge et aux charges variables, garantissant ainsi une plus grande sécurité lors du démarrage ou dans des conditions de charge inégales. De plus, la transmission flexible du ressort absorbe une quantité importante de forces vibratoires. Son effet amortisseur réduit les vibrations d'impact de plus de 36%, ce qui en fait un véritable filtre de chocs et de vibrations pour les systèmes de transmission de puissance.

L'installation et le retrait rapides permettent d'économiser du temps et des efforts.

Dans le but de résoudre les difficultés et les inefficacités liées à l'installation et au démontage des raccords, RSK a développé un tout nouveau raccord à démontage rapide. Il adopte une interface de surface conique et utilise plusieurs boulons à haute résistance sur la face d'extrémité pour appliquer une force, obtenant ainsi des effets d'expansion et de connexion. Cette conception permet un ajustement avec jeu lors de l'installation tout en offrant les performances d'un ajustement serré, ce qui permet d'économiser plus de 70 % du temps par rapport aux produits à ajustement serré traditionnels.

Durée de vie ultra longue.

Le ressort conique est fabriqué en acier allié à haute résistance et subit un processus de traitement thermique strict pour obtenir une rigidité et une flexibilité supérieures. La surface du ressort est sablée avec précision pour comprimer la structure moléculaire de la couche de surface, ce qui entraîne une meilleure résistance à l'usure et une durée de vie prolongée.

Structure simple et entretien facile.

Faibles exigences d’installation et grande variété de conceptions.

L'exigence de précision d'installation pour les accouplements à ressort serpentin est inférieure à celle des accouplements généraux. Le ressort peut osciller librement dans les rainures dentées du demi-manchon de couplage, permettant des écarts radiaux, angulaires et axiaux considérables entre les deux arbres. Tant que ces écarts restent dans une certaine plage, ils n'affecteront pas les performances de transmission de puissance, ni ne généreront de bruit ni ne compromettront la durée de vie.
