Spécification

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement

L'installation et le retrait rapides permettent d'économiser du temps et des efforts

Durée de vie ultra longue

Structure simple et entretien facile

Faibles exigences d'installation et grande variété de conceptions

L'exigence de précision d'installation pour les accouplements à grille à ressort en serpentin est inférieure à celle des accouplements généraux

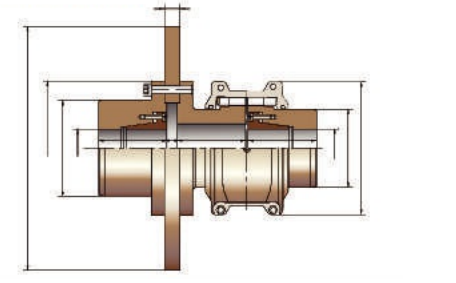

Modèle	Couple nominal/ Tn N. M	Couple de freinage Tn N.m	Vitesse autorisée/ N tr/min	Trou d'essieu maximum/ d1 mm	Trou d'essieu maximum d mm	Longueur axiale L mm	Parmi la longueur L1 mm	Dimensions extérieures du plateau de freinage DD mm	Largeur du plateau de freinage L.L. mm	D mm	D2 mm	Espace C mm	Espace E mm	Poids (pas de trou, pas de disque) kilos	Charger kg
6080T	2050	680	3160	55	95	95	315	30	190	122	3	220	30.4	0.172
6090T	3730	1240	3060	70	70	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	85	85	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	100	100	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	110	110	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	120	145	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	130	160	190	170	630	30	384	268	6	20	262.3	1.135

6150T	39800	13200	1300	190	180	200	210	1000	30	450	295	6	15	335.6	1.952
6160T	55900	18600	1150	210	200	215	220	1000	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	230	230	230	240	1200	30	570	395	6	20	660.2	3.496
6180T	103000	34300	920	270	260	270	260	1200	30	630	430	6	20	910.5	3.768
6190T	137000	45600	890	310	300	290	265	1400	30	680	508	6	20	1128	4.4

6200T	186000	62000	780	350	340	320	265	1400	30	760	530	6	20	1527	5.63
6210T	249000	83000	820	370	360	350	320	1600	30	850	580	13	20	2126	10.53
6220T	336000	112000	850	410	400	390	350	1600	30	930	590	13	20	2785	16.07
6230T	435000	145000	550	430	420	420	360	1800	30	1000	670	13	20	3584	24.06
6240T	559000	186000	500	460	450	450	370	1800	30	1100	700	13	20	4735	33.82

Décrire

Il s'agit d'un accouplement simple et économique pour les applications à couple élevé.

L'accouplement à grille à ressort serpentin Jiangsu RSK combine la capacité de couple élevée des accouplements à engrenages avec la flexibilité des accouplements élastiques, ce qui en fait une option plus simple et plus idéale parmi les accouplements de moyenne à lourde. Sa conception à démontage rapide élimine complètement les difficultés d'installation et de retrait, offrant une solution de couplage plus économique et plus fiable.

La résistance aux chocs, l'amortissement des vibrations et l'adaptabilité à des charges variables offrent une protection améliorée de l'équipement.

Les surfaces des dents de l'accouplement à grille à ressort serpentin RSK sont composées de plusieurs surfaces incurvées, qui permettent à la zone de contact de varier en fonction des changements de charge. Cette conception permet à l'accouplement de mieux résister aux impacts de charge et aux charges variables, garantissant ainsi une plus grande sécurité lors du démarrage ou dans des conditions de charge inégales. De plus, la transmission flexible du ressort absorbe une quantité importante de forces vibratoires. Son effet amortisseur réduit les vibrations d'impact de plus de 36%, ce qui en fait un véritable filtre de chocs et de vibrations pour les systèmes de transmission de puissance.

L'installation et le retrait rapides permettent d'économiser du temps et des efforts.

Dans le but de résoudre les difficultés et les inefficacités liées à l'installation et au démontage des raccords, RSK a développé un tout nouveau raccord à démontage rapide. Il adopte une interface de surface conique et utilise plusieurs boulons à haute résistance sur la face d'extrémité pour appliquer une force, obtenant ainsi des effets d'expansion et de connexion. Cette conception permet un ajustement avec jeu lors de l'installation tout en offrant les performances d'un ajustement serré, ce qui permet d'économiser plus de 70 % du temps par rapport aux produits à ajustement serré traditionnels.

Durée de vie ultra longue.

Le ressort conique est fabriqué en acier allié à haute résistance et subit un processus de traitement thermique strict pour obtenir une rigidité et une flexibilité supérieures. La surface du ressort est sablée avec précision pour comprimer la structure moléculaire de la couche de surface, ce qui entraîne une meilleure résistance à l'usure et une durée de vie prolongée.

Structure simple et entretien facile.

Faibles exigences d’installation et grande variété de conceptions.

L'exigence de précision d'installation pour les accouplements à grille à ressort en serpentin est inférieure à celle des accouplements généraux. Le ressort peut osciller librement dans les rainures dentées du demi-manchon de couplage, permettant des écarts radiaux, angulaires et axiaux considérables entre les deux arbres. Tant que ces écarts restent dans une certaine plage, ils n'affecteront pas les performances de transmission de puissance, ni ne généreront de bruit ni ne compromettront la durée de vie.
