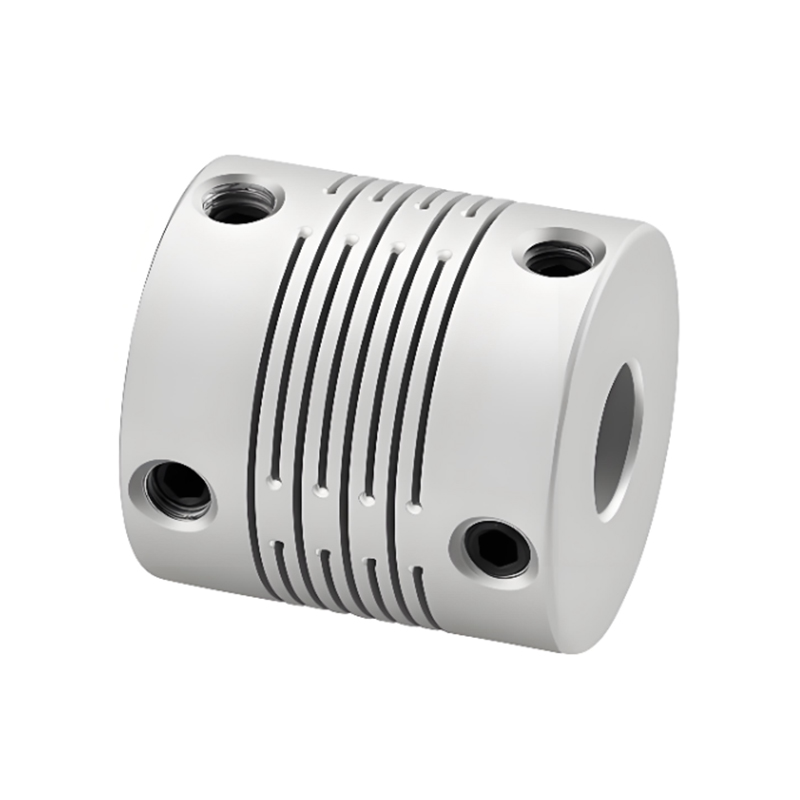

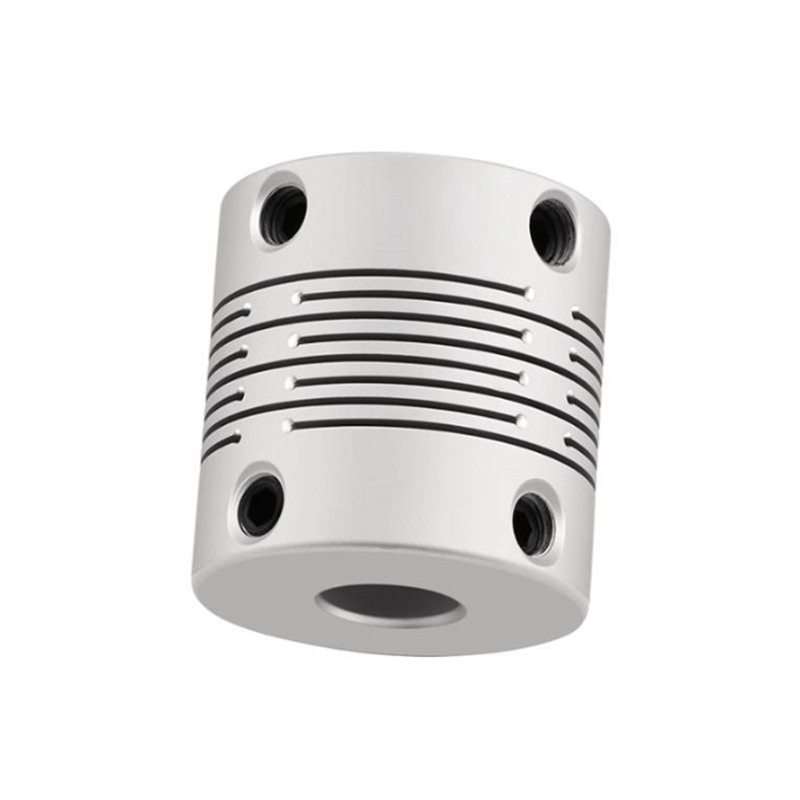

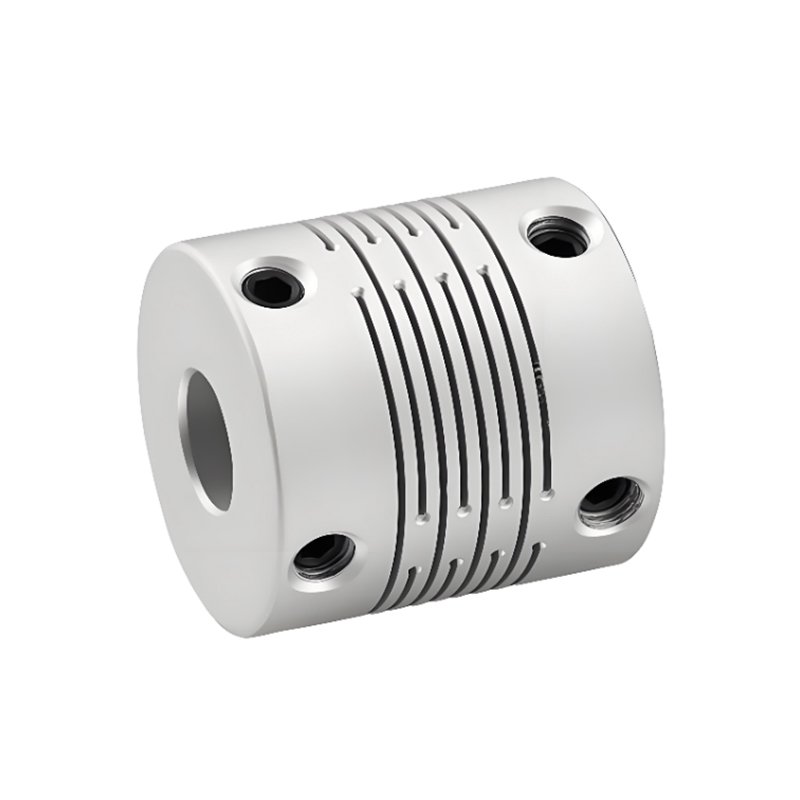

Vis de positionnement d'accouplement d'arbre à poutre parallèle en alliage d'aluminium à haute rigidité RSK-CPP

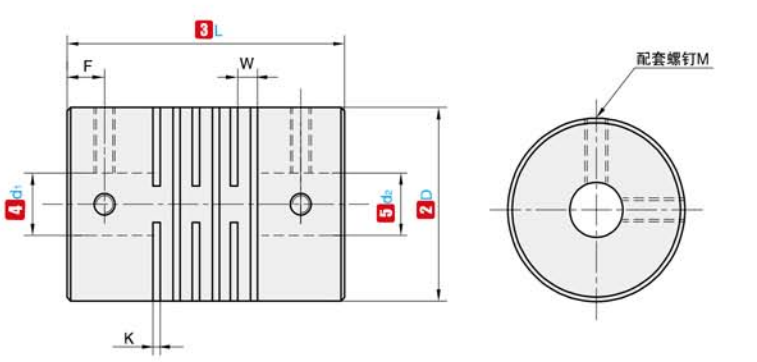

Nom de code

D

L

Diamètre intérieur standard (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6,35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6h35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Nom de code

D

L

Couple nominal (N.m)

Autoriser le biais (mm)

Autoriser l'inclinaison (∠°)

Autoriser la déviation axiale (mm)

Autoriser le régime

Rigidité statique en torsion (N.m/rad)

Moment d'inertie (N.m)

Poids (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Remarque : le couple d'inertie et les paramètres techniques ci-dessus sont mesurés par la norme d'ouverture maximale. La valeur maximale du couple nominal est liée à la durabilité de l'accouplement lui-même. Plus le diamètre extérieur est grand, plus la force est grande et plus le diamètre extérieur est petit, plus la vitesse autorisée est élevée.
